Navigation:  Μηκοτομή > Κατάσταση Διάγραμμα Επιφανειών

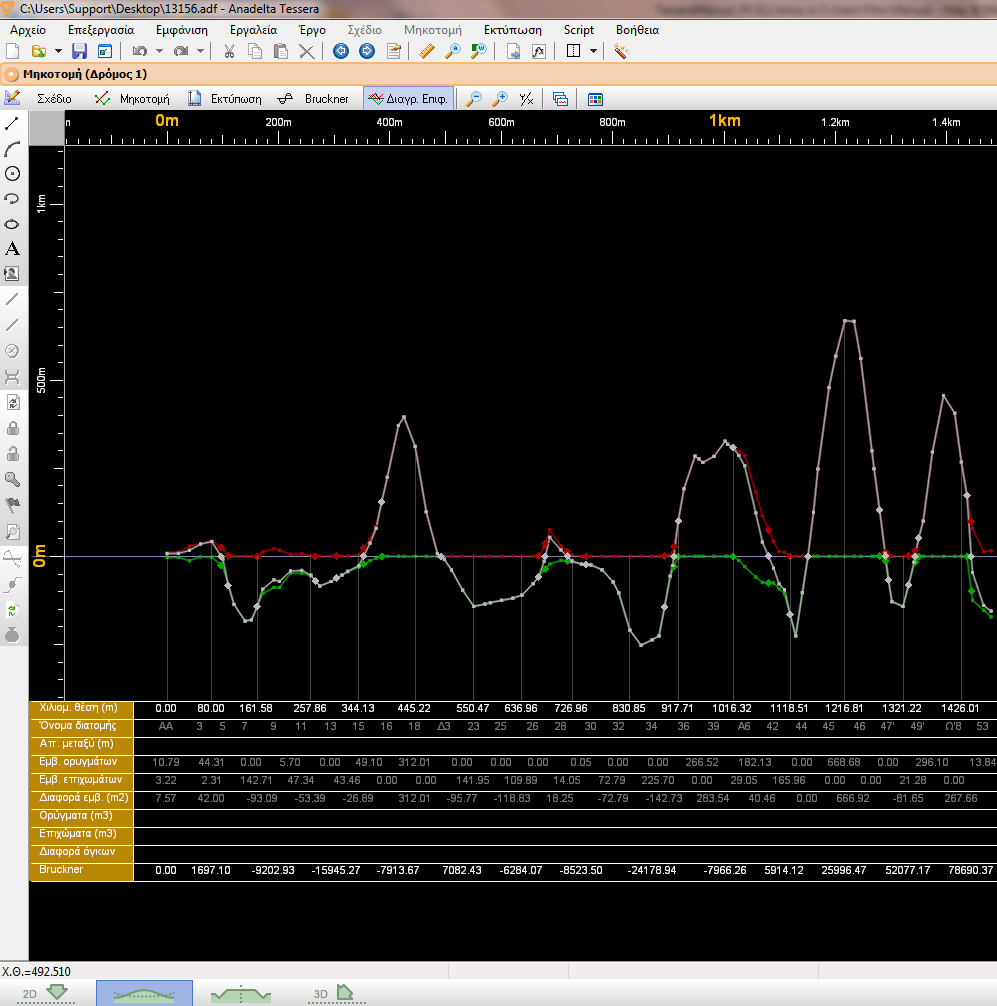

Στην κατάσταση αυτή, εμφανίζεται στην περιοχή σχεδίασης το διάγραμμα επιφανειών του δρόμου, όπως έχει προκύψει από τις εμβαδομετρήσεις των διατομών. Εκεί μεταβαίνετε πατώντας το αντίστοιχο κουμπί , όπως φαίνεται στο παρακάτω παράθυρο:





Στην κατάσταση Διαγρ. Επιφ., δεν μπορείτε να δημιουργήσετε, ούτε να τροποποιήσετε καμιά από τις γραμμές που βλέπετε. Στην περιοχή σχεδίασης εμφανίζονται τρεις γραμμές: η γραμμή των εκσκαφών, η γραμμή των επιχώσεων και η γραμμή των αθροισμάτων. Η γραμμή των εκσκαφών που εμφανίζεται με κόκκινο χρώμα, αποτελείται από ζεύγη συντεταγμένων (x, y), που παριστάνουν τη Χ.Θ. της διατομής και το εμβαδόν του ορύγματος της διατομής (σε τ.μ.). Αντίστοιχα η γραμμή των επιχώσεων εμφανίζεται με πράσινο χρώμα και η τεταγμένη της αντιστοιχεί στο εμβαδόν του επιχώματος της διατομής (σε τ.μ.). Οι δύο προηγούμενες γραμμές αντιπροσωπεύουν τα εμβαδά πριν την αφαίρεση των αυτοδιανομών. Εξ' ορισμού θεωρείται θετικό το εμβαδόν των ορυγμάτων και αρνητικό αυτό των επιχωμάτων. Η γραμμή των αθροισμάτων, διάγραμμα επιφάνειας μετά την αφαίρεση των αυτοδιανομών, εμφανίζεται με γκρι χρώμα και αντιστοιχεί στο αλγεβρικό άθροισμα των δύο προηγούμενων γραμμών.



Τα σημεία των γραμμών είναι ορατά στην οθόνη και έχουν ένα μικρό τετράγωνο πλαίσιο γύρω τους για να είναι πιο ευδιάκριτα. Στα σημεία στα οποία, είτε η γραμμή των αθροισμάτων τέμνει τον οριζόντιο άξονα είτε η γραμμή των επιχώσεων ή η γραμμή των εκσκαφών μηδενίζεται, (μετάβαση από μια διατομή που βρίσκεται εξ' ολοκλήρου σε όρυγμα ή επίχωμα σε μια μεικτή διατομή και αντίστροφα), το πρόγραμμα εισάγει αυτόματα μια εμβόλιμη διατομή, η οποία δεν αντιστοιχεί σε καμία από τις διατομές που βλέπετε στο χώρο εργασίας Διατομές. Αυτό γίνεται για τον ακριβέστερο υπολογισμό του διαγράμματος κίνησης γαιών (Bruckner). Όλες οι γραμμές έχουν σημεία στις ίδιες θέσεις.

Οι άξονες ή πίνακες στο κάτω μέρος της περιοχής σχεδίασης είναι ίδιοι με αυτούς που εμφανίζονται στην κατάστασης Bruckner.
