Μηκοτομή > Γραμμή Μηκοτομής Εδάφους

Στην περίπτωση που έχετε δημιουργήσει ένα έργο μηκοτομής χωρίς να υπάρχει Οριζοντιογραφία ή θέλετε να προσθέσετε μια δεύτερη γραμμή εδάφους που να αντιστοιχεί π.χ. στη μηκοτομή του εδάφους κάτω από μια οριογραμμή του δρόμου, τότε θα πρέπει να εισάγετε τα σημεία της γραμμής με έναν από τους τρόπους που περιγράφονται παρακάτω.

Δημιουργία Γραμμής Εδάφους με το Ποντίκι

Μπορείτε να δημιουργήσετε τη γραμμή εδάφους, κατευθείαν μέσα στο περιβάλλον του Anadelta Tessera, καθορίζοντας ένα ένα τα σημεία, με το ποντίκι.

Πως να δημιουργήσετε μια γραμμή εδάφους με το ποντίκι

1.	Από το μενού Μηκοτομή, επιλέξτε την εντολή Εισαγωγή Εδάφους, ή από τη γραμμή εργαλείων Επεξεργασία, πατήστε το κουμπί (πράσινο χρώμα).

Ορίστε τις θέσεις των σημείων της γραμμής του εδάφους με τη βοήθεια του ποντικιού, μέσα στην περιοχή σχεδίασης. Για τον ακριβέστερο καθορισμό μιας διατομής, μπορείτε να χρησιμοποιήσετε το πλαίσιο διαλόγου Φόρμα Εισαγωγής. Αν η γραμμή που εισάγετε είναι η πρώτη τότε ταυτόχρονα, εμφανίζονται οι άξονες που αφορούν τη γραμμή αυτή και τα σημεία της (δηλαδή τις διατομές του δρόμου). Αν πρόκειται για δευτερεύουσες γραμμές εδάφους τότε στην ουσία καθορίζετε μόνο τα υψόμετρα, επειδή οι διατομές και οι αποστάσεις μεταξύ τους έχουν ήδη οριστεί στην πρώτη γραμμή του εδάφους που έχει εισαχθεί.

3.	Όταν τελειώσετε πατήστε <Esc>, ή κάνετε δεξί κλικ σε ένα σημείο της οθόνης για να τερματίσετε την εισαγωγή σημείων.

Στην οθόνη εμφανίζεται η μηκοτομή και τα αντίστοιχα στοιχεία στους άξονες.

Δημιουργία Γραμμής Εδάφους με Πληκτρολόγηση Απόλυτων ή Σχετικών Συντεταγμένων

Μπορείτε να εισάγετε μια γραμμή πληκτρολογώντας τα στοιχεία της σε μια λίστα.

Πως να δημιουργήσετε τη γραμμή Εδάφους από το παράθυρο της εντολής Επεξεργασία γραμμών

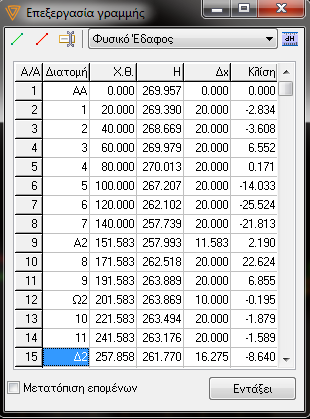

1.	Από το μενού Μηκοτομή, εκτελέστε την εντολή Επεξεργασία γραμμών. Στην οθόνη εμφανίζεται το παράθυρο:

2.	Πατήστε το κουμπί (πράσινο χρώμα), που βρίσκεται στο επάνω αριστερό μέρος του παραθύρου ώστε να αρχίσετε την πληκτρολόγηση των σημείων.

Το κύριο μέρος του πλαισίου διαλόγου, αποτελείται από έναν πίνακα με έξι στήλες και μεταβλητό αριθμό γραμμών. Κάθε μια γραμμή αντιστοιχεί σε μια διατομή. Οι τίτλοι των στηλών φαίνονται με γκρι χρώμα στην κορυφή αυτών. Αυτές είναι Α/Α, Διατομή, Χ.Θ., Η, ΔΧ και Κλίση%. Η στήλη Α/Α συμπληρώνεται αυτόματα από το πρόγραμμα με τον αύξοντα αριθμό της διατομής και σε αυτή δε μπορεί να επέμβει ο χρήστης. Στις υπόλοιπες στήλες συμπληρώνετε τα στοιχεία των διατομών. Αν δεν έχει εισαχθεί μέχρι στιγμής άλλη γραμμή εδάφους, τότε στον πίνακα εμφανίζεται μόνο η πρώτη γραμμή συμπληρωμένη. Αν υπάρχει ήδη ένα φυσικό έδαφος, τότε αυτό θεωρείται βασικό και τα στοιχεία της στήλης Διατομή και της Χ.Θ. αντιγράφονται στο νέο έδαφος. Στην περίπτωση αυτή δε μπορείτε να πειράξετε τα δεδομένα της γραμμής στις στήλες Διατομή, Χ.Θ. και ΔΧ. Δηλαδή οι Χ.Θ. της νέας γραμμής είναι πάντα ίδιες με αυτές της βασικής και μπορείτε να επέμβετε μόνο στο υψόμετρο της γραμμής στη διατομή.

Στη στήλη Διατομή συμπληρώνετε το όνομα της διατομής, που θέλετε να εμφανίζεται στον άξονα της μηκοτομής. Οι θέσεις των σημείων μπορούν να οριστούν με ένα από τους παρακάτω τρόπους:

1.	Αν γνωρίζετε τη χιλιομετρική θέση και το υψόμετρο των σημείων από τα οποία θέλετε να αποτελείται η γραμμή, τα πληκτρολογείτε στις στήλες Χ.Θ. και Η αντίστοιχα.

2.	Αν γνωρίζετε την απόσταση ενός σημείου από το προηγούμενό του μπορείτε να την εισάγετε στη στήλη Δx.

3.	Αν γνωρίζετε την κλίση ενός σημείου ως προς το προηγούμενό του, μπορείτε να την εισάγετε στη στήλη Κλίση%.

Μεταβάλλοντας ένα στοιχείο σε κάποιο από τα κελιά, ενημερώνονται αυτόματα και τα υπόλοιπα κελιά της γραμμής.

Η επιλογή ενός πεδίου γίνεται με αριστερό κλικ του ποντικιού πάνω του και αμέσως μετά μπορείτε να αρχίσετε την πληκτρολόγηση. Αν θέλετε να επαναφέρετε τα δεδομένα του κελιού πατήστε το πλήκτρο <Esc>. Πατώντας το πλήκτρο <Enter>, επικυρώνετε τα στοιχεία που εισάγατε και μεταβαίνετε στο επόμενο προς τα δεξιά πεδίο. Μεταξύ των πεδίων, μπορείτε να κινείστε και με τα πλήκτρα πάνω, κάτω, δεξιά και αριστερά. Αν βρίσκεστε στο τέλος μιας γραμμής τότε πατώντας το πλήκτρο <Enter>, μεταβαίνετε στο πρώτο πεδίο της επόμενης γραμμής.

Όσον αφορά τη βασική γραμμή εδάφους για να εισάγετε νέα διατομή στο τέλος του πίνακα αρκεί να πατήσετε το πλήκτρο <Enter>, ενώ είστε στην έκτη στήλη της τελευταίας διατομής. Αν θέλετε να εισάγετε μια νέα διατομή ανάμεσα σε κάποιες υπάρχουσες αρκεί να επιλέξετε την αμέσως επόμενη και να πατήσετε τα πλήκτρα <Ctrl>+<I>. Η νέα διατομή εισάγεται αυτόματα στο μέσο της απόστασης της επιλεγμένης διατομής από την προηγούμενη της. Αν θέλετε να διαγράψετε μια διατομή, αρκεί να την επιλέξετε και να πατήσετε τα πλήκτρα <Ctrl>+<D>.

Εισαγωγή Γραμμής Εδάφους από Αρχείο Κειμένου (.txt).

Στην περίπτωση που θέλετε να εισάγετε στη μελέτη σας, μαζικά τα σημεία μιας γραμμής εδάφους, κατά μήκος του άξονα του δρόμου ή παράλληλα με το δρόμο, τα στοιχεία της οποίας διαθέτετε σε ψηφιακή μορφή (αρχεία κειμένου ASCII), αυτό είναι δυνατόν μέσω της εξειδικευμένης λειτουργίας της μαζικής εισαγωγής σημείων. Η πρακτική αυτή είναι πολύ χρήσιμη όταν θέλετε να μεταφέρετε μια μηκοτομή από ένα αρχείο σε ένα άλλο.

Πως να εισάγετε το Φυσικό Έδαφος από αρχείο ASCII

1.	Από το μενού Αρχείο, επιλέξτε το δευτερεύον μενού Εισαγωγή από ASCII και στη συνέχεια εκτελέστε την εντολή Μηκοτομής Εδάφους. Στην οθόνη θα εμφανισθεί το πλαίσιο διαλόγου Άνοιγμα.

2.	Επιλέξτε το αρχείο που θέλετε και στη συνέχεια πατήστε το κουμπί Άνοιγμα.

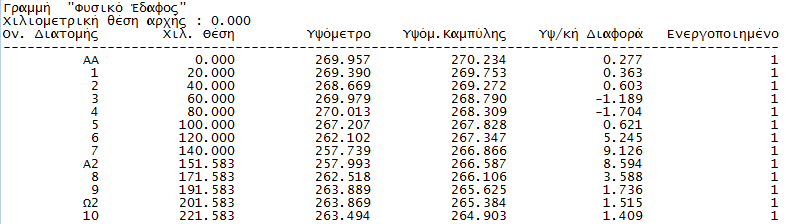

Τα αρχεία κειμένου που αναζητεί το πρόγραμμα έχουν την κατάληξη .txt και πρέπει να αποτελούνται το ελάχιστο από τρεις στήλες.

Αυτές είναι το όνομα της διατομής, η Χιλιομετρική της Θέση και το Υψόμετρό της. Οι πρώτες σειρές του αρχείου μπορεί να περιέχουν σχόλια για την Χ.Θ. αρχής και το όνομα της γραμμής που αγνοούνται όμως από το πρόγραμμα. Οι σειρές που περιέχουν τα δεδομένα διαχωρίζονται με μια σειρά η οποία πρέπει να περιέχει τουλάχιστον τρεις διαδοχικές παύλες (___). Στην περίπτωση που η γραμμή εδάφους που θέλετε να εισαχθεί είναι βασική, το πρόγραμμα θα διαβάσει τα περιεχόμενα της δεύτερης στήλης. Στην αντίθετη περίπτωση τα αγνοεί με αποτέλεσμα τα σημεία της νέας γραμμής εδάφους να έχουν αποστάσεις ίδιες με αυτές των αρχείων της βασικής και υψόμετρα αυτά τα οποία διαβάστηκαν από το αρχείο. Προφανώς θα πρέπει το αρχείο να έχει τον ίδιο αριθμό διατομών με το ήδη υπάρχον Φυσικό Έδαφος.

Αν το αρχείο δεν έχει τις προδιαγραφές που ορίστηκαν παραπάνω, τότε το πρόγραμμα αδυνατεί να διαβάσει το αρχείο και στην οθόνη εμφανίζεται το ανάλογο μήνυμα λάθους.

Αντιγραφή Γραμμής Εδάφους

Μπορείτε να δημιουργήσετε ένα αντίγραφο μιας γραμμής εδάφους, μετατοπισμένο υψομετρικά.

Πως να αντιγράψετε μια γραμμή εδάφους

1.	Επιλέξτε τη γραμμή του εδάφους και από το μενού Μηκοτομή εκτελέστε την εντολή Νέο εδάφους με μετατόπιση, ή από το μενού που εμφανίζεται αν κάνετε δεξί κλικ σε ένα σημείο της περιοχής σχεδίασης, εκτελέστε την εντολή Αντιγραφή με μετατόπιση.

2.	Το πρόγραμμα θα σας ζητήσει να ορίσετε το υψόμετρο της πρώτης διατομής της νέας γραμμής, εμφανίζοντας το μήνυμα Δώστε σημείο μηκοτομής στη Γραμμή Κατάστασης. Ορίστε το νέο σημείο είτε με αριστερό κλικ του ποντικιού στην περιοχή σχεδίασης, είτε με τη βοήθεια της εντολής Φόρμα Εισαγωγής.

Στην οθόνη θα εμφανιστεί η μηκοτομή της νέας καμπύλης. Τα υπόλοιπα σημεία της καμπύλης τοποθετούνται σε σχέση με τη θέση της πρώτης διατομής.

Η αντιγραφή για τη βασική γραμμή του φυσικού εδάφους, μπορεί να γίνει και από το παράθυρο της εντολής Επεξεργασία γραμμών, που εμφανίζεται κάνοντας δεξί κλικ στον χώρο εργασίας και έχοντας επιλεγμένη την επιθυμητή γραμμή εδάφους. Απλά πατήστε το κουμπί . Στην οθόνη θα εμφανιστεί το πλαίσιο διαλόγου στο οποίο θα πρέπει να πληκτρολογήσετε ένα όνομα για τη νέα καμπύλη. Πατώντας το κουμπί Εντάξει το πρόγραμμα θα δημιουργήσει μια νέα γραμμή εδάφους, πιστό αντίγραφο της βασικής, χωρίς καμία υψομετρική μετατόπιση. Στη συνέχεια μπορείτε να τη μετατοπίσετε πατώντας το κουμπί dH, στο πάνω μέρος του παραθύρου, και να πληκτρολογήσετε την τιμή στο πλαίσιο κειμένου Μετατόπιση γραμμής κατά Δh, όπως περιγράφεται στην επόμενη ενότητα.
