Μηκοτομή > Κατάσταση Bruckner

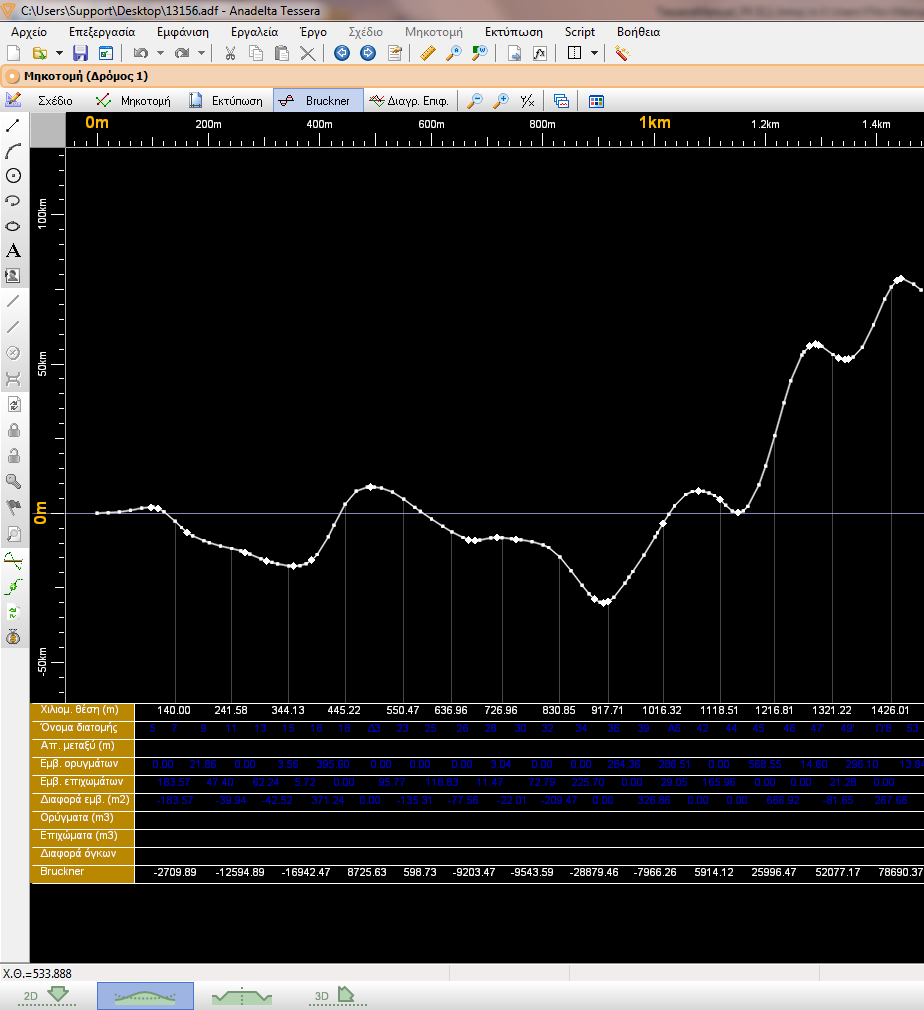

Πρόκειται για την κατάσταση στην οποία επεξεργαζόσαστε τα στοιχεία του διαγράμματος κίνησης γαιών (Bruckner) και εισάγετε τις γραμμές διανομής. Στην κατάσταση αυτή μεταβαίνετε πατώντας το αντίστοιχο κουμπί όπως φαίνεται στο παρακάτω παράθυρο. Στην περιοχή σχεδίασης, εμφανίζεται το διάγραμμα Bruckner, όπως προκύπτει από τα δεδομένα των διατομών.

Στην κατάσταση Bruckner, μπορείτε να δείτε τη γραμμή του αλγεβρικού αθροίσματος των των κύβων. Κάθε σημείο της γραμμής, έχει ένα ζεύγος συντεταγμένων (x, y) που αντιστοιχεί στην Χ.Θ. και το αλγεβρικό άθροισμα όγκων των χωματισμών (ορύγματα – επιχώματα) από την αρχή του δρόμου. Τα σημεία της γραμμής είναι ορατά στην οθόνη και έχουν γύρω τους ένα μικρό τετράγωνο πλαίσιο (πραγματικές διατομές) ή ένα ρόμβο (εμβόλιμες διατομές που εισάγονται αυτόματα στο διάγραμμα επιφανειών). Οι γραμμές διανομής από την άλλη, είναι γραμμές παράλληλες στον άξονα των τετμημένων, που τέμνουν τη γραμμή των κύβων τουλάχιστον σε δύο σημεία. Μπορείτε να εισάγετε περισσότερες από μια γραμμές διανομής. Η γραφική παράσταση των γραμμών φαίνεται στην περιοχή σχεδίασης. Μέσα στην περιοχή σχεδίασης, μπορείτε να κινηθείτε αριστερά, δεξιά, πάνω και κάτω με τα αντίστοιχα βέλη ή με το ποντίκι. Για να επιλέξετε μια γραμμή διανομής κάνετε αριστερό κλικ πάνω της. Η γραμμή από κίτρινη θα γίνει μπλε.

Στο κάτω μέρος της περιοχής σχεδίασης και κάτω από τη γραφική παράσταση των επιφανειών, φαίνονται οι άξονες στοιχείων ή πίνακες των διαφόρων γραμμών με τις ονομασίες τους αριστερά. Οι πίνακες είναι: Χιλιομετρική θέση διατομής, Όνομα διατομής, Απόσταση διαδοχικών διατομών, Εμβ. Ορυγμάτων, Εμβ. Επιχωμάτων, Αυτοδιανομές (m2), Ορύγματα (m3), Επιχώματα (m3), Διαφορά Όγκων και Bruckner. Οι τρεις πρώτοι πίνακες έχουν χρώμα πράσινο, οι τρεις επόμενοι έχουν χρώμα κίτρινο, οι τρεις επόμενοι άξονες έχουν χρώμα κόκκινο και ο τελευταίος γκρι.
