Μηκοτομή > Επιλογές Εμφάνισης Μηκοτομής

1.	Από το μενού Εμφάνιση, επιλέξτε την εντολή Επιλογές εμφάνισης ή πατήστε τo πλήκτρo <F2> ή από τη γραμμή εργαλείων Εμφάνιση, πατήστε το κουμπί . Στην οθόνη εμφανίζεται το πλαίσιο διαλόγου του σχήματος:

2.	Επιλέξτε μια από τις κατηγορίες των αντικειμένων, που φαίνονται στο αριστερό τμήμα του παραθύρου.

Αν δεν θέλετε να εμφανίζεται κανένα στοιχείο της κατηγορίας απενεργοποιήστε το πεδίο επιλογής δίπλα στο όνομά της. Αν θέλετε να εμφανίζονται ορισμένα μόνο από τα στοιχεία μιας κατηγορίας, επιλέξτε τα, από το δεξί τμήμα του παραθύρου ενεργοποιώντας το αντίστοιχο πλαίσιο επιλογής, που εμφανίζεται δίπλα στο όνομά τους.

4.	Πατήστε το κουμπί εξόδου που βρίσκεται στην γραμμή τίτλου του παραθύρου, για να βγείτε από το παράθυρο.

Έχοντας ενεργοποιημένη την κατηγορία Γενικά η μόνη διαθέσιμη επιλογή είναι:

•	Κάνναβος: Επιλέγοντας το πεδίο αυτό κάνετε ορατό τον κάνναβο.

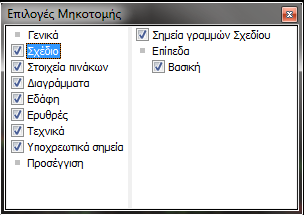

Έχοντας ενεργοποιημένη την κατηγορία Σχέδιο οι διαθέσιμες επιλογές είναι οι εξής:

•	Σημεία γραμμών σχεδίου: Κάνετε ορατά ή μη τα σημεία των γραμμών.

•	Επίπεδα: Στο πεδίο αυτό βλέπετε όλες τις διαθέσιμες ενότητες σχεδίου τις οποίες μπορείτε να κάνετε ορατές ή όχι.

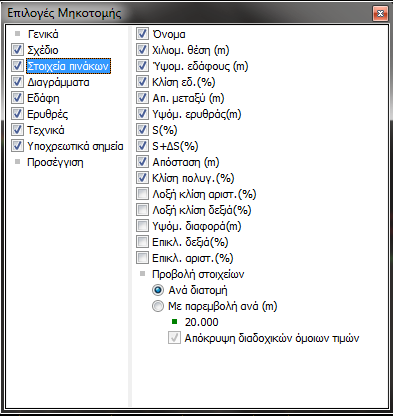

Έχοντας ενεργοποιημένη την κατηγορία Στοιχεία πινάκων οι διαθέσιμες επιλογές είναι οι εξής:

•	Όνομα διατομής: Κάνετε ορατό ή μη ορατό τον άξονα με τα ονόματα των διατομών.

•	Χιλιομετρική Θέση: Ο άξονας αυτός δείχνει την Χιλιομετρική Θέση ανά σημείο.

•	Υψότετρο Εδάφους: To υψόμετρο εδάφους ανά σημείο.

•	Κλίση εδάφους %: H κλίση εδάφους μεταξύ διαδοχικών διατομών.

•	Απόσταση μεταξύ (m): Η απόσταση μεταξύ διαδοχικών διατομών.

•	Υψόμετρο ερυθράς (m): Δείχνει το υψόμετρο της ερυθράς ανά σημείο.

•	S: Η κατά μήκος κλίση του δρόμου ανά σημείο.

•	S+ΔS: Η κατά μήκος κλίση των οριογραμμών ανά σημείο.

•	Απόσταση: Οι αποστάσεις μεταξύ διαδοχικών σημείων της πολυγωνικής.

•	Κλίση πολυγωνικής: Οι κλίσεις μεταξύ διαδοχικών σημείων της πολυγωνικής.

•	Λοξή κλίση αριστερά: Η συνιστάμενη κλίση αριστερά ανά σημείο.

•	Λοξή κλίση δεξιά: Η συνιστάμενη κλίση δεξιά ανά σημείο.

•	Υψομετρική διαφορά: Η υψομετρική διαφορά μεταξύ ερυθράς και εδάφους.

•	Επίκλιση δεξιά: Οι τιμές των επικλίσεων δεξιά ανά σημείο.

•	Επίκλιση αριστερά: Οι τιμές των επικλίσεων αριστερά ανά σημείο.

•	Προβολή στοιχείων: Η επιλογή αυτή αφορά όλα τα στοιχεία που προηγουμένως αναφέρεται ότι παρουσιάζονται ανά σημείο. Έχετε τη δυνατότητα αυτά να εμφανίζονται:

•	Ανά διατομή: Παρουσιάζονται τα στοιχεία ανά χιλιομετρική θέση κάθε διατομής.

•	Με παρεμβολή ανα (m): Παρουσιάζονται τα στοιχεία ανά συγκεκριμένη απόσταση, που ορίζεται στο αμέσως επόμενο πεδίο.

•	Απόκρυψη διαδοχικών όμοιων τιμών: Σε περίπτωση παρεμβολής, επιλογή για απόκρυψη όμοιων τιμών μεταξύ διαδοχικών σημείων.

Έχοντας ενεργοποιημένη την κατηγορία Διαγράμματα οι διαθέσιμες επιλογές είναι οι εξής:

•	Επίκλιση αριστερά: Εμφάνιση ή όχι της αριστερής οριογραμμής του διαγράμματος επικλίσεων.

•	Επίκλιση δεξιά: Εμφάνιση ή όχι της δεξιάς οριογραμμής του διαγράμματος επικλίσεων.

•	Ευθυγραμμίες καμπύλες: Εμφάνιση ή όχι του διαγράμματος ευθυγραμμιών - καμπυλών.

•	Άξονας: Εμφάνιση ή όχι του άξονα του διαγράμματος επικλίσεων.

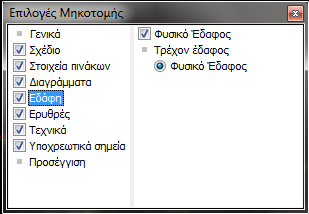

Έχοντας ενεργοποιημένη την κατηγορία Εδάφη οι διαθέσιμες επιλογές είναι οι εξής:

•	Φυσικό Έδαφος: Εμφάνιση ή όχι της γραμμής του Φυσικού εδάφους.

•	Τρέχον έδαφος: Γίνεται η επιλογή του εδάφους, του οποίου τα στοιχεία θα εμφανίζονται στην οθόνη (π.χ. στους πίνακες στοιχείων κάτω από το σχέδιο). Στο παραπάνω παράθυρο είναι ενεργά και τα δύο εδάφη αλλά το τρέχον είναι το Φυσικό Έδαφος 1.

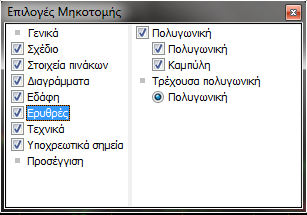

Έχοντας ενεργοποιημένη την κατηγορία Ερυθρές οι διαθέσιμες επιλογές είναι οι εξής:

•	Πολυγωνική: Εμφάνιση ή όχι του ζεύγους πολυγωνικής και καμπύλης της ερυθράς.

•	Πολυγωνική: Εμφάνιση ή όχι της πολυγωνικής της ερυθράς.

•	Καμπύλη: Εμφάνιση ή όχι της καμπύλης της ερυθράς.

•	Τρέχουσα πολυγωνική: Γίνεται η επιλογή της ερυθράς, της οποίας τα στοιχεία θα εμφανίζονται στην οθόνη (π.χ. στους πίνακες στοιχείων κάτω από το σχέδιο). Η τρέχουσα ερυθρά θα είναι αυτή που θα ανταλλάσσει τα στοιχεία της με Οριζοντιογραφία και Διατομές κατά τις διαδικασίες ενημέρωσης.

Έχοντας ενεργοποιημένη την κατηγορία Υποχρεωτικά σημεία η διαθέσιμη επιλογή είναι η εξής:

•	Υποχρεωτικό σημείο ...: Στο δεξιό μέρος του παραθύρου εμφανίζονται τα ονόματα όλων των υποχρεωτικών σημείων που έχουν εισαχθεί. Από εκεί μπορείτε να εμφανίσετε ή να αποκρύψετε τα αντίστοιχα σημεία.

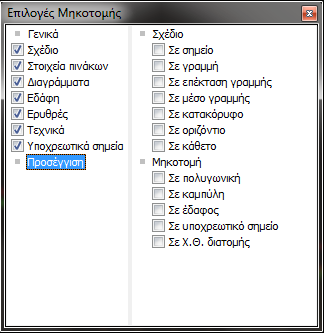

Έχοντας ενεργοποιημένη την κατηγορία Προσέγγιση, στο δεξιό τμήμα του παραθύρου βλέπετε όλα εκείνα τα πεδία τα οποία αντιστοιχούν σε αντικείμενα στα οποία ο δείκτης του ποντικιού μπορεί να κάνει προσέγγιση (snap).
