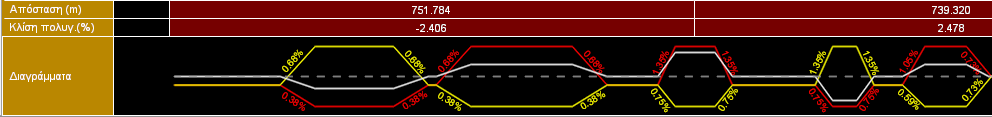

Η εμφάνιση του διαγράμματος επικλίσεων του τρέχοντος δρόμου εκτελείται στη καρτέλα της Μηκοτομής. Η καρτέλα που εμφανίζεται, φαίνεται στο σχήμα:
Οι τρεις γραμμές που εμφανίζονται αντιστοιχούν στο διάγραμμα καμπυλότητας (γκρι γραμμή), στην επίκλιση της αριστερής οριογραμμής (κόκκινη γραμμή) και στην επίκλιση της δεξιάς οριογραμμής (κίτρινη γραμμή). Φυσικά για να εμφανίζονται οι γραμμές αυτές ο δρόμος θα πρέπει να είναι υπολογισμένος.
Αν θέλετε να αλλάξετε τις τιμές του διαγράμματος θα πρέπει είτε να εκτελέσετε την εντολή Επεξεργασία διαγραμμάτων, από το μενού Έργο είτε να αλλάξετε τις τιμές από τις ρυθμίσεις του διαγράμματος επικλίσεων στις καρτέλες Διάγραμμα και Κλίσεις, του πλαισίου διαλόγου Ιδιότητες Δρόμου.
Αν θέλετε να αυξήσετε τον λόγο της κλίμακας του οριζόντιου άξονα ως προς τον κατακόρυφο Χ/Υ, εκτελέστε την εντολή Πύκνωση, του μενού Διαγράμματα ή πατήστε το κουμπί
ή πατήστε το πλήκτρο <F5>. Αν θέλετε να μειώσετε την κλίμακα του οριζόντιου άξονα ως προς τον κατακόρυφο, εκτελέστε την εντολή Αραίωση, του μενού Διαγράμματα ή πατήστε το κουμπί
ή πατήστε το πλήκτρο <F6>.
|
Αν θέλετε να ορίσετε ακριβώς την σχέση των κλιμάκων Χ/Υ, εκτελέστε την εντολή Κλίμακα Χ/Υ, του μενού Διαγράμματα. Στην οθόνη θα εμφανιστεί το πλαίσιο διαλόγου του σχήματος, όπου θα πληκτρολογήσετε στο πεδίο κειμένου την τιμή του λόγου αυτού.
|
Αν θέλετε να μην εμφανίζεται ο άξονας και το διάγραμμα καμπυλότητας πατήστε το κουμπί
. Για την επανεμφάνιση τους αρκεί να πατήσετε ξανά το ίδιο κουμπί.
