Τρόποι Υπολογισμού Διαγράμματος Επικλίσεων

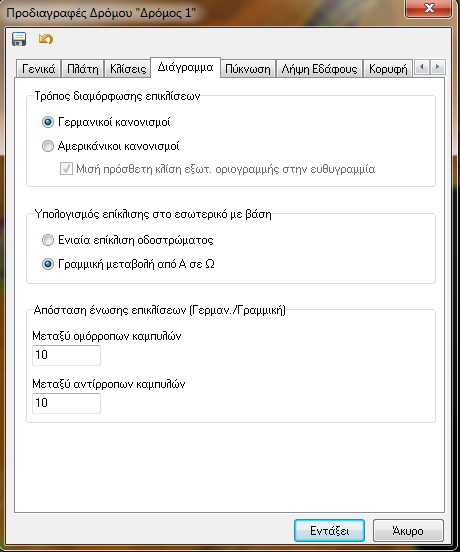

Τις προδιαγραφές βάσει των οποίων θα υπολογιστεί το διάγραμμα επικλίσεων, μπορείτε να τις ορίσετε από το πλαίσιο διαλόγου που εμφανίζεται με την εκτέλεση της εντολής Προδιαγραφές Δρόμου του μενού Χάραξη, στην καρτέλα Διάγραμμα:









Από αυτό το πλαίσιο διαλόγου, επιλέγετε καταρχήν τον τρόπο υπολογισμού των επικλίσεων. Όσα θα αναφέρουμε στη συνέχεια ισχύουν για την περίπτωση καμπυλών με την ακολουθία κλωθοειδής-κυκλικό τόξο-κλωθοειδής. Στην περίπτωση απλού κυκλικού τόξου αγνοείται από το πρόγραμμα η επιλογή του τρόπου υπολογισμού των επικλίσεων. Ακόμα στην περίπτωση των διπλών κορυφών αυτές θεωρούνται ως μια ενιαία καμπύλη όσον αφορά το διάγραμμα επικλίσεων.

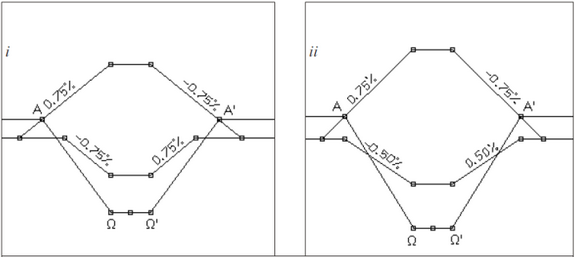

Επιλέγοντας Γερμανικές Προδιαγραφές το πρόγραμμα θεωρεί, ως αρχή αλλαγής των επικλίσεων (από την αμφικλινή διατομή προς τη μονοκλινή) την αρχή της καμπύλης, δηλαδή, τη θέση στην οποία στη συνέχεια θα τοποθετηθεί η διατομή Α. Θεωρεί επίσης το τέλος της καμπύλης (διατομή Α') ως σημείο επαναφοράς των επικλίσεων στην κατάσταση της αμφικλινούς διατομής. Τα σημεία αρχής και τέλους του κυκλικού τόξου (Ω και Ω') ταυτίζονται με τα σημεία αρχής και τέλους της μονοκλινούς διατομής. Στο σχήμα βλέπετε δύο παραδείγματα διαγράμματος επικλίσεων με αυτόν τον τρόπο υπολογισμού.





Το πρώτο παράδειγμα έχει υπολογιστεί με βάση ενιαία επίκλιση οδοστρώματος για την οποία θα αναφερθούμε πιο κάτω ενώ το δεύτερο με βάση γραμμική παρεμβολή από Α σε Ω. Εκτός από τις δύο γραμμές του διαγράμματος επικλίσεων, στο σχήμα φαίνεται και το διάγραμμα καμπυλότητας με σημειωμένες τις χαρακτηριστικές θέσεις Α, Ω, Ω', Α'.

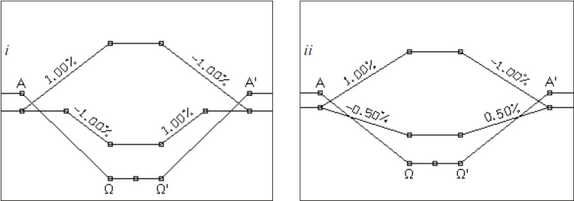

Επιλέγοντας Αμερικάνικες Προδιαγραφές το πρόγραμμα θεωρεί ότι η επίκλιση της εξωτερικής πλευράς στο σημείο Α (αρχή καμπύλης) έχει ήδη μεταβληθεί και λάβει μηδενική τιμή, όπως και στο σημείο Α' (τέλος καμπύλης). Τα σημεία αρχής και τέλους του κυκλικού τόξου (Ω και Ω') ταυτίζονται, όπως και προηγουμένως, με τα σημεία αρχής και τέλους της μονοκλινούς διατομής. Τα σημεία στα οποία θα αρχίζει και θα τελειώνει η μεταβολή της επίκλισης (επί των ευθυγραμμιών) προκύπτουν με γραμμικό τρόπο. Δηλαδή θα συνεχιστεί η ίδια πρόσθετη κλίση για την εξωτερική οριογραμμή εκτός αν έχει επιλεγεί Μισή πρόσθετη κλίση εξωτ. οριογραμμής στην ευθυγραμμία. Στο σχήμα φαίνονται δύο παραδείγματα διαγράμματος επικλίσεων με αυτόν τον τρόπο υπολογισμού. Και εδώ το πρώτο παράδειγμα έχει υπολογιστεί με βάση Ενιαία επίκλιση οδοστρώματος ενώ το δεύτερο με βάση Γραμμική μεταβολή από Α σε Ω.





Από το πλαίσιο διαλόγου του σχήματος,





επιλέγετε επίσης τον τρόπο υπολογισμού της επίκλισης στο εσωτερικό της καμπύλης. Επιλέγοντας Ενιαία επίκλιση οδοστρώματος, η επίκλιση της εσωτερικής πλευράς του δρόμου θα διατηρεί την τιμή που έχει στην ευθυγραμμία, έως ότου η επίκλιση της εξωτερικής πλευράς πάρει την τιμή που αντιστοιχεί στην κατάσταση της μονοκλινούς διατομής με ελάχιστη και ενιαία επίκλιση. Στη συνέχεια η κατάσταση ενιαίας επίκλισης διατηρείται μέχρι να πάρει τη μέγιστη τιμή της στο σημείο Ω, την οποία διατηρεί μέχρι το σημείο Ω'. Από το Ω' μέχρι το Α' συντελείται η αντίστροφη διαδικασία.



Επιλέγοντας Γραμμική μεταβολή από Α σε Ω η μεταβολή της επίκλισης της εσωτερικής πλευράς του δρόμου γίνεται με γραμμικό τρόπο (από την τιμή της ευθυγραμμίας μέχρι τη μέγιστη τιμή) και ανεξάρτητα από τη μεταβολή της επίκλισης στην εξωτερική πλευρά. Στα προηγούμενα σχήματα φαίνονται και οι δύο εναλλακτικές λύσεις υπολογισμού των επικλίσεων στην εσωτερική οριογραμμή για κάθε έναν από τους δύο βασικούς τρόπους διαμόρφωσης του Διαγράμματος Επικλίσεων. Οι παραπάνω συνδυασμοί υποστηρίζονται από το Tessera, γι’ αυτό και αναφέρονται, όμως συμφώνα με τις αντίστοιχες προδιαγραφές οι Γερμανικοί κανονισμοί συμβαδίζουν με τη Γραμμική μεταβολή από Α σε Ω ενώ οι Αμερικάνικοι συμβαδίζουν με την Ενιαία επίκλιση οδοστρώματος.

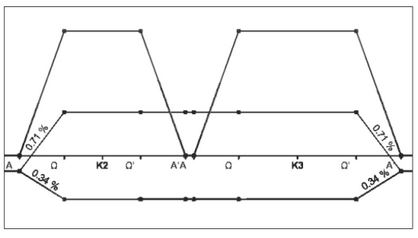

Η Απόσταση ένωσης επικλίσεων έχει νόημα, μόνο όταν είναι ενεργοποιημένα τα πεδία επιλογής Γερμανικές Προδιαγραφές και Γραμμική μεταβολή από Α σε Ω. Όταν οι καμπύλες είναι ομόρροπες και η απόσταση μεταξύ του τέλους του τόξου συναρμογής εξόδου (Α΄) και της αρχής του τόξου συναρμογής εισόδου της επόμενης καμπύλης (Α), είναι μικρότερη από την απόσταση που έχετε πληκτρολογήσει στο πεδίο κειμένου Μεταξύ ομόρροπων καμπύλων, τότε οι επικλίσεις αριστερά και δεξιά θα κρατηθούν σταθερές μεταξύ των δύο στροφών.

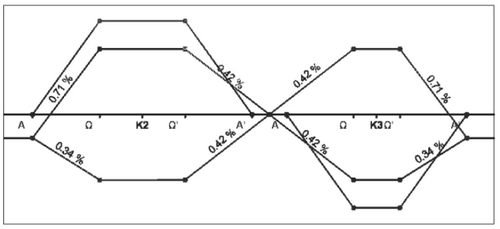

Στην περίπτωση δύο διαδοχικών αντίρροπων καμπύλων, αν η απόσταση μεταξύ του τέλους του τόξου συναρμογής εξόδου (Α΄) και της αρχής του τόξου συναρμογής εισόδου της επόμενης καμπύλης, (Α), είναι μικρότερη από την απόσταση που έχετε πληκτρολογήσει στο πεδίο κειμένου Μεταξύ αντίρροπων καμπύλων, τότε στην έξοδο της πρώτης στροφής οι επικλίσεις αριστερά και δεξιά επανέρχονται σταδιακά προς την τιμή 0% και όχι στις τιμές της κανονικής διατομής (-2%, 2% ή -2.5%, 2.5%), ενώ το σημείο μηδενισμού των επικλίσεων είναι όχι το Α1΄αλλά το μέσο της απόστασης Α1΄Α2, από όπου και ξεκινούν οι επικλίσεις της επόμενης στροφής.



Τιμές Διαγράμματος Επικλίσεων

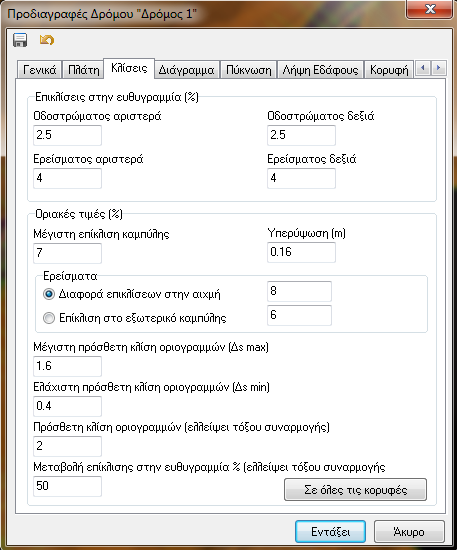

Τις οριακές τιμές του διαγράμματος επικλίσεων, τις τιμές δηλαδή των επικλίσεων σε ευθυγραμμίες και καμπύλες, μπορείτε να τις ορίσετε από το πλαίσιο διαλόγου που εμφανίζεται με την εκτέλεση της εντολής Προδιαγραφές Δρόμου, του μενού Χάραξη, στην καρτέλα Κλίσεις.





Οι τιμές των επικλίσεων στις ευθυγραμμίες ενός δρόμου δίνονται στα πεδία της ενότητας Επικλίσεις στην ευθυγραμμία (%). Στα πεδία κειμένου Οδοστρώματος Αριστερά και Οδοστρώματος Δεξιά, δίνονται οι επικλίσεις του οδοστρώματος δεξιά και αριστερά αντίστοιχα και στα πεδία κειμένου Ερείσματος Αριστερά και Ερείσματος Δεξιά, δίνονται οι επικλίσεις του ερείσματος δεξιά και αριστερά αντίστοιχα.



Στο πεδίο Μέγιστη επίκλιση καμπύλης, ορίζετε την τιμή της μέγιστης επίκλισης εντός του κυκλικού τόξου. Η ρύθμιση αυτή θα ισχύει για όλες τις κορυφές που θα εισαχθούν στη συνέχεια. Για να γίνει η ενημέρωση όσων κορυφών έχουν ήδη εισαχθεί θα πρέπει να πατήσετε το κουμπί Σε όλες τις κορυφές. Στην περίπτωση που θέλετε να διατηρηθούν και στη στροφή οι επικλίσεις της ευθυγραμμίας, τότε δώστε στο πεδίο τιμή αντίθετη της τιμής που ορίσατε για την ευθυγραμμία (π.χ -2% ή -2.5%). Αν θέλετε να αλλάξετε τη μέγιστη επίκλιση σε κάποια συγκεκριμένη στροφή, τότε αυτό γίνεται από το παράθυρο της εντολής Ιδιότητες.



Στην ενότητα Ερείσματα, θα ορίσετε με ποιο τρόπο το πρόγραμμα θα υπολογίζει τις επικλίσεις των ερεισμάτων. Η επεξήγηση των πεδίων γίνεται εκτενέστερα σε άλλο κεφάλαιο όπου αναλύεται ο υπολογισμός των επικλίσεων των ερεισμάτων.



Στο πεδίο Μέγιστη πρόσθετη κλίση οριογραμμών (ΔSmax) ορίζετε το μέγιστο ρυθμό μεταβολής της εξωτερικής οριογραμμής (μέγιστη κατά μήκος κλίση) από την τιμή της κανονικής διατομής (-2% ή -2.5%) στη μέγιστη τιμή. Χρειάζεται για να αποφύγετε θλάσεις στις οριογραμμές του δρόμου όταν έχετε μικρά μήκη κλωθοειδούς.

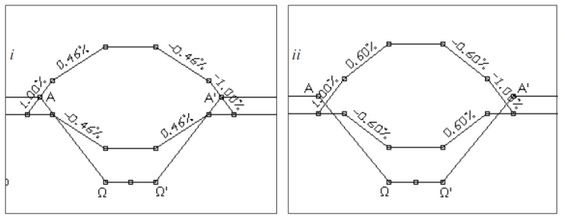

Η Ελάχιστη πρόσθετη κλίση οριογραμμών (ΔSmin) επηρεάζει το διάγραμμα επικλίσεων που θα προκύψει καθορίζοντας τον ελάχιστο ρυθμό μεταβολής της εξωτερικής οριογραμμής (ελάχιστη κατά μήκος κλίση) από την τιμή της κανονικής διατομής (-2% ή -2.5%) στην αντίθετη τιμή (2% ή 2.5%). Χρειάζεται για να αποφύγετε τιμές επικλίσεων κοντά στο 0% για υπολογίσιμο τμήμα του δρόμου όταν έχετε μεγάλα μήκη κλωθοειδούς. Στο σχήμα φαίνεται η επίδραση αυτής της τιμής στο διάγραμμα επικλίσεων για τους δύο τρόπους υπολογισμού και με το συγκεκριμένο πεδίο να έχει τιμή 1%.



Η Πρόσθετη κλίση οριογραμμών (%) (ελλείψει τόξου συναρμογής) έχει νόημα μόνο στην περίπτωση που έχετε μηδενικό μήκος κλωθοειδούς και η τιμή της ορίζει τον ρυθμό μεταβολής της εξωτερικής οριογραμμής (κατά μήκος κλίση) από την τιμή της κανονικής διατομής (-2% ή -2.5%) στη μέγιστη τιμή. Χρειάζεται για να υπολογιστεί το απαιτούμενο μήκος για την αλλαγή της εγκάρσιας κλίσης. Το μήκος αυτό υπολογίζεται σε συνδυασμό με την τιμή του επόμενου πεδίου.



Το πεδίο Μεταβολή επίκλισης στην ευθυγραμμία % (ελλείψει τόξου συναρμογής) έχει νόημα μόνο στην περίπτωση που έχετε μηδενικό μήκος κλωθοειδούς και η τιμή του ορίζει το ποσοστό του μήκους απόσβεσης (%) επί της ευθυγραμμίας προς το συνολικό απαιτούμενο μήκος απόσβεσης. Σαν συνολικό μήκος απόσβεσης της επίκλισης ορίζεται το απαιτούμενο μήκος για την αλλαγή της εγκάρσιας κλίσης από τη θέση της κανονικής διατομής μέχρι τη θέση της μέγιστης επίκλισης.



Όταν μεταβληθεί οποιοδήποτε στοιχείο της κορυφής, που να επηρεάζει το διάγραμμα επικλίσεων, τότε πατώντας το κουμπί ΟΚ για να κλείσετε το πλαίσιο διαλόγου της εντολής Προδιαγραφές Δρόμου, στην οθόνη θα εμφανιστεί το μήνυμα επιβεβαίωσης του σχήματος,





με το οποίο θα σας ζητηθεί να επικυρώσετε τον επανυπολογισμό του διαγράμματος επικλίσεων. Σε περίπτωση που επιλέξετε Όχι, αν θέλετε να υπολογιστούν ξανά οι οριογραμμές, επιλέξτε από το μενού Χάραξη, το βοηθητικό μενού Υπολογισμοί Δρόμων και εκτελέστε την εντολή Επανυπολογισμός Διαγράμματος Επικλίσεων.
