Οριζοντιογραφία > Χάραξη Δρόμων

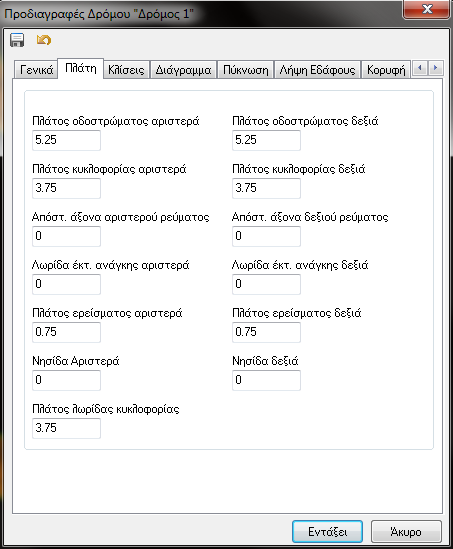

Τα πλάτη των διαφόρων στοιχείων του καταστρώματος ενός δρόμου, μπορείτε να τα ορίσετε από το πλαίσιο διαλόγου που εμφανίζεται με την εκτέλεση της εντολής Προδιαγραφές Δρόμου, του μενού Χάραξη, στην καρτέλα Πλάτη.

Η καρτέλα χωρίζεται νοητά σε δύο στήλες. Στην αριστερή στήλη δίνονται τα πλάτη για το αριστερό τμήμα του δρόμου και στη δεξιά για το δεξί τμήμα αντίστοιχα. Τα πλάτη που δίνετε με τη σειρά είναι:

•	το πλάτος του οδοστρώματος, η απόσταση δηλαδή από τον άξονα του δρόμου μέχρι το τέλος της ασφαλτικής στρώσης,

•	το πλάτος κυκλοφορίας (α), το οποίο χρησιμοποιείται στον υπολογισμό των κλίσεων Δs του διαγράμματος επικλίσεων,

•	η απόσταση του ημιάξονα (βοηθητικού άξονα) από τον άξονα της διατομής (κυρίως διατομές διπλού κλάδου),

•	το πλάτος της λωρίδας έκτακτης ανάγκης,

•	το πλάτος του ερείσματος, η απόσταση δηλαδή ανάμεσα στο τέλος του ασφαλτικού και του τέλους της επιφάνειας του ερείσματος,

•	το πλάτος της νησίδας, η απόσταση δηλαδή μεταξύ του άξονα της οδού και τέλους της νησίδας.

Με βάση τα στοιχεία αυτά το πρόγραμμα κατά τον υπολογισμό του δρόμου θα υπολογίσει τις οριογραμμές του, δηλαδή τη γραμμή του οδοστρώματος, του ερείσματος, των βοηθητικών αξόνων και των νησίδων. Τα πλάτη αυτά αφορούν την αρχή του δρόμου και είναι κατ' αρχήν σταθερά και ίσα με τις τιμές που δίνονται στα αντίστοιχα πεδία. Αν θέλετε να εισάγετε μια μεταβολή των πλατών μεταξύ δύο χιλιομετρικών θέσεων του δρόμου, αυτό γίνεται μετά τον υπολογισμό του δρόμου με την εισαγωγή του κατάλληλου τύπου διαπλάτυνσης.

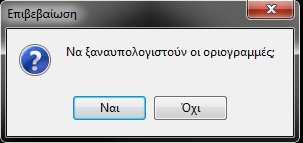

Αν τροποποιήσετε κάποιο από τα πλάτη, μετά τον υπολογισμό του δρόμου, τότε πατώντας το κουμπί ΟΚ για να κλείσετε το πλαίσιο διαλόγου της εντολής Προδιαγραφές Δρόμου, στην οθόνη θα εμφανιστεί το μήνυμα επιβεβαίωσης με το οποίο θα σας ζητηθεί να επικυρώσετε τον επανυπολογισμό των οριογραμμών. Σε περίπτωση που επιλέξετε Όχι, αν θέλετε να υπολογιστούν ξανά οι οριογραμμές, επιλέξτε από το μενού Χάραξη, το βοηθητικό μενού Υπολογισμοί Δρόμων και εκτελέστε την εντολή Επανυπολογισμός Οριογραμμών.

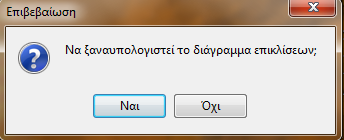

Στην περίπτωση που τροποποιήσετε το πλάτος κυκλοφορίας θα εμφανιστεί το μήνυμα με το οποίο θα σας ζητηθεί να επικυρώσετε τον επανυπολογισμό του διαγράμματος επικλίσεων.
