Οριζοντιογραφία > Τοπογραφικό Υπόβαθρο - Χώρος Εργασίας

Πριν από τον υπολογισμό των τριγώνων, θα πρέπει να εκτελεστεί ο έλεγχος εδάφους. Το στάδιο αυτό (πριν τη δημιουργία των τριγώνων), αποσκοπεί στο λεπτομερή έλεγχο των σημείων. Ο έλεγχος εδάφους εκτελείται αυτόματα όταν ζητάτε να γίνει τριγωνοποίηση, αλλά μπορεί να εκτελεστεί και όποτε το ζητήσει ο χρήστης.

Πως να εκτελέσετε τον έλεγχο εδάφους

Από το μενού Έδαφος, εκτελέστε την εντολή Έλεγχος Εδάφους, ή πατήστε τα πλήκτρα <Ctrl>+<G> ή από τη γραμμή εργαλείων Οριζοντιογραφία πατήστε το κουμπί

. Το πρόγραμμα θα αρχίσει να ελέγχει τα στοιχεία εδάφους. Στο κάτω δεξιά μέρος της περιοχής σχεδίασης θα εμφανιστεί μια μπάρα που σας πληροφορεί για την πρόοδο του έλεγχου.

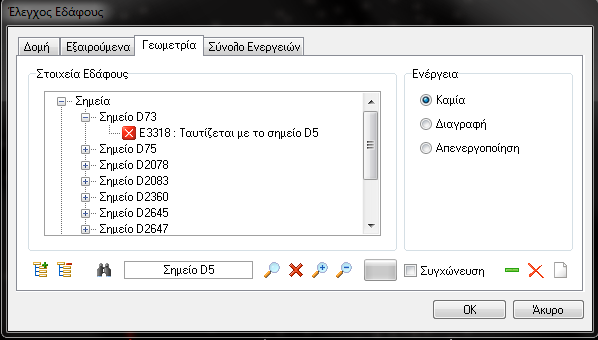

2.	Όταν τελειώσει ο έλεγχος, στην οθόνη θα εμφανιστεί, το πλαίσιο διαλόγου στο οποίο μπορείτε να βρείτε και να διορθώσετε τα πιθανά λάθη του μοντέλου εδάφους. Σε αυτήν τη φάση (δεν έχει δημιουργηθεί το μοντέλο εδάφους), τα πιο πολλά λάθη αφορούν τη γεωμετρία του εδάφους.

Το πλαίσιο διαλόγου έχει τέσσερις καρτέλες. Στις πρώτες δύο (Δομή, Εξαιρούμενα) αναφέρονται τα κάθε είδους προβλήματα. Στην καρτέλα Έξαιρούμενα μπορείτε να δείτε τα σημεία τα οποία εξαιρέθηκαν είτε από το χρήστη, είτε από το πρόγραμμα λόγω των ρυθμίσεων του μοντέλου εδάφους. Τέλος στην καρτέλα Σύνολο Ενεργειών, μπορείτε να δείτε τις ενέργειες που θα εκτελεστούν για να λυθούν τα λάθη που έχουν εντοπιστεί από τον έλεγχο εδάφους. Οι τρεις πρώτες καρτέλες αποτελούνται από δύο ενότητες.

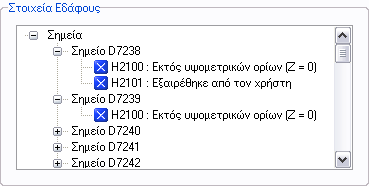

Στο αριστερό πάνω μέρος βρίσκεται η ενότητα Στοιχεία Εδάφους, όπου μπορείτε να δείτε σε δενδροειδή μορφή, τα στοιχεία του εδάφους στα οποία έχει ανιχνευθεί κάποιο πρόβλημα.

Κάντε αριστερό κλικ πάνω στο σύμβολο συν +, που βρίσκεται δίπλα σε κάθε κατηγορία στοιχείων ή διπλό κλικ πάνω στην κατηγορία, για να εμφανιστούν τα στοιχεία που περιέχονται. Κάντε αριστερό κλικ πάνω στο σύμβολο συν +, που βρίσκεται δίπλα σε κάθε στοιχείο ή διπλό κλικ πάνω στο στοιχείο για να εμφανιστούν τα προβλήματα που παρουσιάζει. Κάνοντας αριστερό κλικ πάνω σε ένα στοιχείο μπορείτε να το επιλέξετε. Το όνομα του στοιχείου που έχετε επιλεγμένο, εμφανίζεται στο πλαίσιο Επιλεγμένο Στοιχείο ακριβώς από κάτω.

Κάτω από την ενότητα αυτή υπάρχουν τα κουμπιά με τις σχετικές λειτουργίες. Αν πατήσετε το κουμπί θα εμφανιστούν τα προβλήματα, όλων των στοιχείων και όλων των κατηγοριών, ενώ συμπτύσσονται αν πατήσετε το κουμπί .

Με το κουμπί το πρόγραμμα σας μεταφέρει την προβολή του σχεδίου στην περιοχή σχεδίασης όπου βρίσκεται το επιλεγμένο στοιχείο, το οποίο φαίνεται φωτισμένο στην οθόνη, ενώ με τα κουμπιά και μπορείτε να μεταβάλλεται αντίστοιχα την προβολή του σχεδίου στην περιοχή σχεδίασης.

Στο δεξί μέρος υπάρχει η ενότητα Ενέργεια, στην οποία καθορίζετε τις ενέργειες, που θα γίνουν για την επίλυση των προβλήματων που εντοπίστηκαν. Η μορφή της ενότητας εξαρτάται από την καρτέλα που βρίσκεστε. Μπορείτε να διαγράψετε, να ενεργοποιήσετε ή να απενεργοποιήσετε το επιλεγμένο στοιχείο, ή να επιλέξετε να μη γίνει καμία ενέργεια. Αν κάποια επιλογή δεν είναι διαθέσιμη για το συγκεκριμένο στοιχείο, είτε δεν εμφανίζεται καθόλου ή είναι απενεργοποιημένη.

Στο κάτω μέρος υπάρχουν τα κουμπιά με τα οποία εκτελείτε μαζικά την ίδια λειτουργία για όλα τα στοιχεία της επιλεγμένης κατηγορίας.

Τέλος ενεργοποιώντας το πεδίο επιλογής Συγχώνευση διαγράφονται τα διπλά σημεία (τα σημεία που οι συντεταγμένες τους x,y,z ταυτίζονται απόλυτα).
