Οριζοντιογραφία > Τοπογραφικό Υπόβαθρο - Χώρος Εργασίας

Οι Γραμμές Αλλαγής Κλίσης (ΓΑΚ) έχουν σκοπό την οριοθέτηση των τριγώνων. Είναι και αυτές τεθλασμένες γραμμές, των οποίων οι κορυφές συμπίπτουν υποχρεωτικά με σημεία εδάφους. Κατά συνέπεια η εισαγωγή τους έπεται της εισαγωγής σημείων εδάφους. Το πρόγραμμα κατά την τριγωνοποίηση δημιουργεί τα τρίγωνα έτσι ώστε οι πλευρές τους να συμπίπτουν με τις ΓΑΚ, και σε καμία περίπτωση να μην τις τέμνουν. Έτσι μπορούν να προσομοιωθούν γραμμές όπως τα φρύδια και τα πόδια των πρανών, οριογραμμές υφιστάμενων οδών κ.ο.κ.

Εισαγωγή ΓΑΚ

Ένας τρόπος για την εισαγωγή ΓΑΚ είναι ο ορισμός των κορυφών τους, με το ποντίκι στην οθόνη.

Εισαγωγή ΓΑΚ με το ποντίκι

Από το μενού Έδαφος, επιλέξτε την εντολή Εισαγωγή ΓΑΚ ή από τη γραμμή εργαλείων Σχεδίαση Στοιχείων πατήστε το κουμπί

. Θα δείτε το φωτισμένο τετραγωνάκι (προσεγγίζει μόνο σημεία εδάφους) να ακολουθεί το σταυρό του ποντικιού και να σας δείχνει τη θέση από την οποία θα περάσει η Γραμμή Αλλαγής Κλίσης.

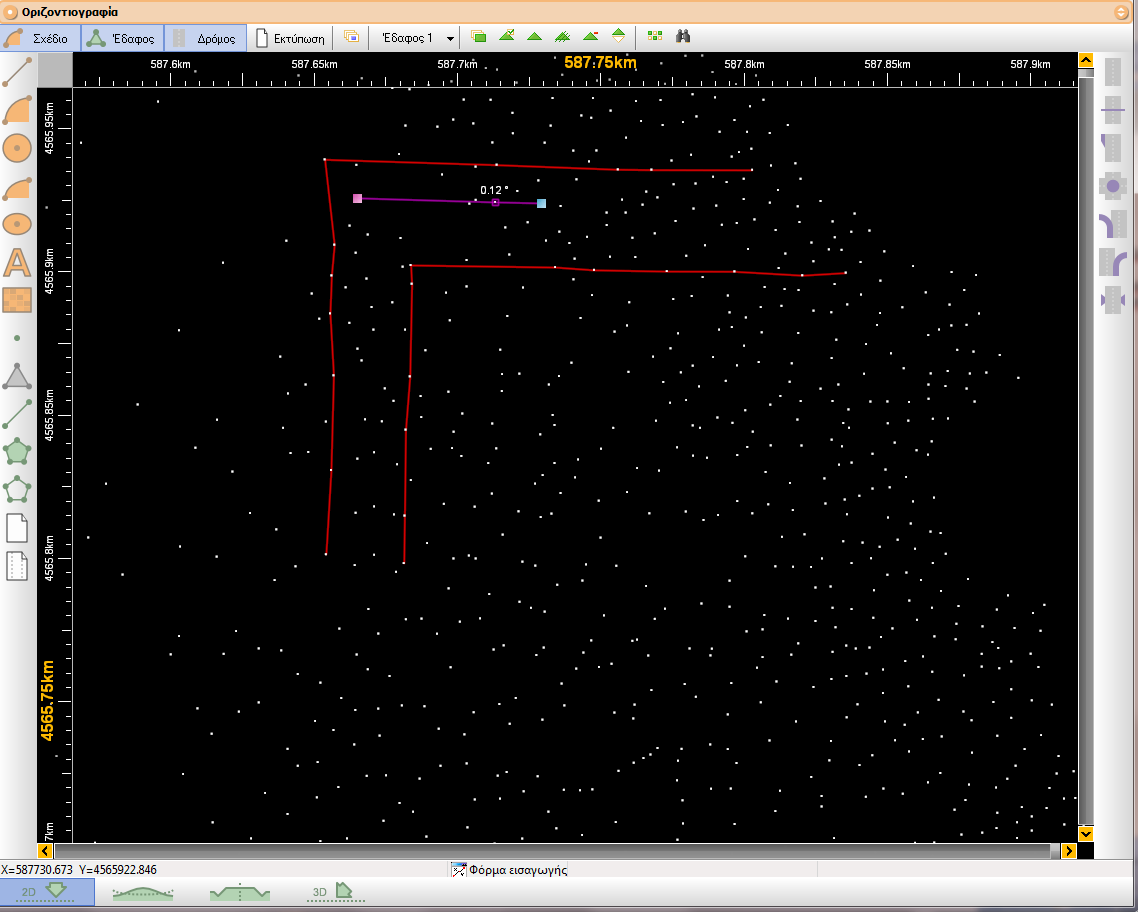

Καθορίστε διαδοχικά, τα σημεία εδάφους, από τα οποία θα απαρτίζεται η ΓΑΚ. Έχετε τη δυνατότητα να επιλέξετε να περιλαμβάνονται αυτόματα στη ΓΑΚ σημεία που βρίσκονται ανάμεσα στο προηγούμενο και στο σημείο που τώρα ορίζετε. Έτσι όταν θα πλησιάζετε το σταυρόνημα σε ένα σημείο εδάφους, στην οθόνη εμφανίζονται και τα σημεία, που θα συμπεριληφθούν στη γραμμή.

3.	Για να ολοκληρωθεί η διαδικασία εισαγωγής σημείων κάντε δεξί κλικ στην οθόνη.

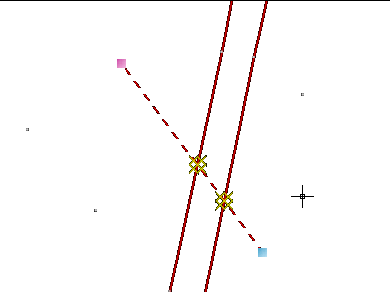

Μία ΓΑΚ δεν είναι δυνατόν να διασταυρώνεται με άλλες γραμμές εδάφους (Περίμετροι, Οάσεις, ΓΑΚ), παρά μόνο πάνω σε σημεία εδάφους. Όταν συμβαίνει αυτό το πρόγραμμα δεν επιτρέπει την εισαγωγή της κορυφής, ενώ τα σημεία που διασταυρώνεται η ΓΑΚ φαίνονται με κίτρινο χρώμα.

Ακόμα μια ΓΑΚ δεν είναι δυνατόν να αναφέρεται σε σημεία, τα οποία είναι απενεργοποιημένα. Γι' αυτό το πρόγραμμα, όταν πλησιάζετε τον δείκτη του ποντικιού σε αυτά, εμφανίζεται γύρω από το σημείο ένας κίτρινος κύκλος.

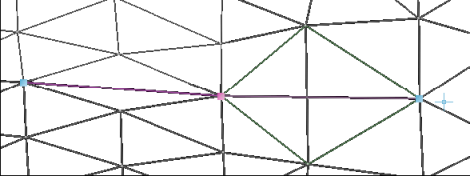

Η εισαγωγή ΓΑΚ μπορεί να γίνει και μετά τη δημιουργία των τριγώνων. Σε αυτήν την περίπτωση μπορείτε να ορίσετε, να γίνετε άμεση τριγωνοποίηση κατά την εισαγωγή της, έτσι ώστε τα τρίγωνα που επηρεάζονται από την εισαγωγή της ΓΑΚ, να αναδομούνται άμεσα.

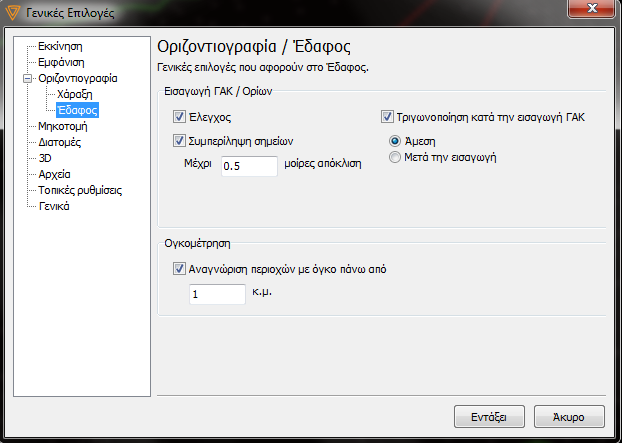

Αυτό γίνεται ενεργοποιώντας το πεδίο επιλογής Τριγωνοποίηση κατά την εισαγωγή ΓΑΚ, που βρίσκεται στην ενότητα Εισαγωγή ΓΑΚ /Ορίων της καρτέλας Έδαφος, του πλαισίου διαλόγου της εντολής Γενικές Επιλογές του μενού Εργαλεία.

Μετατροπή Γραμμής Σχεδίου σε ΓΑΚ

Ένας άλλος τρόπος για τη δημιουργία μιας ΓΑΚ είναι η μετατροπή μιας γραμμής σχεδίου. Αφού επιλέξετε τη γραμμή που θα μετατρέψετε, κάντε δεξί κλικ για να εμφανιστεί ένα μενού συντόμευσης από το οποίο θα πρέπει να επιλέξετε το δευτερεύον μενού Μετατροπή και στη συνέχεια εκτελέστε την εντολή Μετατροπή σε ΓΑΚ. Για να γίνει η μετατροπή θα πρέπει τα σημεία της γραμμής να συμπίπτουν όλα με σημεία εδάφους. Ο τύπος γραμμής της νέας ΓΑΚ είναι ο ίδιος με της γραμμής σχεδίου. Οι υπόλοιπες ιδιότητες είναι αυτές που ισχύουν για όλες τις ΓΑΚ. Η γραμμή σχεδίου θα διαγραφεί, υπάρχει όμως δυνατότητα επαναφοράς μέσω της εντολής Μετατροπή σε γραμμή σχεδίου, η οποία κάνει την αντίστροφη διαδικασία.

Επεξεργασία ΓΑΚ

Στις γραμμές ΓΑΚ, μπορείτε όπως και στις περιμέτρους να εισάγετε πρόσθετα σημεία, να διαγράψετε κάποιο σημείο ή να τις διαγράψετε ολόκληρες.

Σπάσιμο και Σύνδεση ΓΑΚ

Για την ευκολία διαχείρισης των γραμμών, μπορείτε να χωρίσετε μια ΓΑΚ σε δύο ή περισσότερες, ή να ενοποιήσετε πολλές ΓΑΚ σε μία.

Σύνδεση ΓΑΚ

Για να συνδέσετε δύο ΓΑΚ μεταξύ τους, αφού επιλέξετε και τις δύο, θα πρέπει από το μενού που εμφανίζεται αν κάνετε δεξί κλικ στην οθόνη, να εκτελέσετε την εντολή Σύνδεση γραμμών. Για να ενωθούν οι δύο ΓΑΚ θα πρέπει η τελευταία κορυφή της μιας να είναι η πρώτη της επόμενης.

Σπάσιμο ΓΑΚ

Μπορείτε να χωρίσετε μια ΓΑΚ σε δύο ή περισσότερα τμήματα, αν το επιθυμείτε.

Πως να χωρίσετε μια ΓΑΚ στα δύο

1.	Επιλέξτε τη ΓΑΚ που θέλετε να χωρίσετε. Επιλεξτε την κορυφή, στην οποία θέλετε να γίνει ο διαχωρισμός.

2.	Από το μενού συντόμευσης που εμφανίζεται αν κάνετε δεξί κλικ στην περιοχή σχεδίασης, επιλέξτε την εντολή Σπάσιμο στο σημείο.

Μπορείτε αν θέλετε να χωρίσετε μια ΓΑΚ σε πολλά τμήματα, που το καθένα να αποτελείται από μόνο δύο κορυφές το καθένα.

Πως να χωρίσετε μια ΓΑΚ σε τμήματα

1.	Επιλέξτε τη ΓΑΚ που θέλετε να χωρίσετε.

2.	Από το μενού συντόμευσης που εμφανίζεται αν κάνετε δεξί κλικ στην περιοχή σχεδίασης, επιλέξτε την εντολή Σπάσιμο γραμμών.

Μετατροπή ΓΑΚ σε Γραμμή Σχεδίου

Για να μετατρέψετε μία ΓΑΚ σε γραμμή σχεδίου, αφού την επιλέξετε, εκτελέστε από το μενού που εμφανίζεται, αν κάνετε δεξί κλικ στην οθόνη, την εντολή Μετατροπή σε γραμμή σχεδίου. Ο τύπος της γραμμής σχεδίου θα είναι ο ίδιος με αυτόν της ΓΑΚ. Οι υπόλοιπες ιδιότητες της νέας γραμμής θα είναι οι τρέχουσες. Η ΓΑΚ θα διαγραφεί, υπάρχει όμως δυνατότητα επαναφοράς μέσω της εντολής Μετατροπή σε ΓΑΚ, η οποία κάνει την αντίστροφη διαδικασία.
