Οριζοντιογραφία > Τοπογραφικό Υπόβαθρο - Χώρος Εργασίας - Έδαφος

Το επόμενο στάδιο της δημιουργίας του μοντέλου εδάφους είναι ο υπολογισμός των τριγώνων και των ισοϋψών. Πριν από αυτό, θα πρέπει να καθορίσετε τις ρυθμίσεις του ψηφιακού μοντέλου εδάφους εκτελώντας την εντολή Επιλογές Εδάφους του μενού Έδαφος.

Υπολογισμός Τριγώνων

Ρυθμίσεις Υπολογισμού Τριγώνων

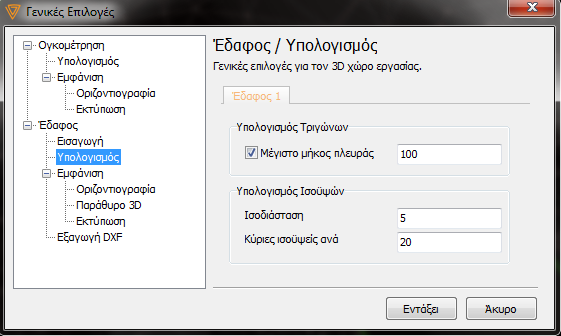

Οι ρυθμίσεις που είναι σχετικές με τον υπολογισμό των τριγώνων γίνονται από την καρτέλα Γενικά του πλαισίου διαλόγου της εντολής Επιλογές Εδάφους και συγκεκριμμένα στην ενότητα Υπολογισμός Τριγώνων.

Με την ενεργοποίηση του πεδίου επιλογής Ελάχιστο αποδεκτό ύψος, το Tessera κατά την τριγωνοποιήση αγνοεί σημεία των οποίων το υψόμετρο είναι μικρότερο από αυτό που είναι πληκτρολογημένο δίπλα στο πεδίο, ενώ με την ενεργοποίηση του πεδίου επιλογής Μέγιστο μήκος πλευράς, το πρόγραμμα δεν θα δημιουργήσει τρίγωνα με πλευρές μεγαλύτερες του μήκους που αναγράφεται δίπλα στο πεδίο επιλογής.

Υπολογισμός Τριγώνων

Για τον υπολογισμό των τριγώνων εκτελέστε την εντολή Υπολογισμός Τριγώνων από το μενού Έδαφος ή πατήστε τα πλήκτρα <Ctrl>+<Τ> ή από τη γραμμή εργαλείων πατήστε το κουμπι . Το πρόγραμμα αφού εκτελέσει τον Έλεγχο Έδάφους, αν δεν υπάρχει κάποιο ουσιαστικό πρόβλημα θα αρχίσει τη δημιουργία του μοντέλου εδάφους με βάση τα σημεία που έχετε εισάγει, τις περιμέτρους, τις οάσεις και τις Γ.Α.Κ. Σε αυτή τη διαδικασία, τα σημεία του εδάφους ενώνονται μεταξύ τους με ευθύγραμμα τμήματα για να σχηματίσουν τρίγωνα.

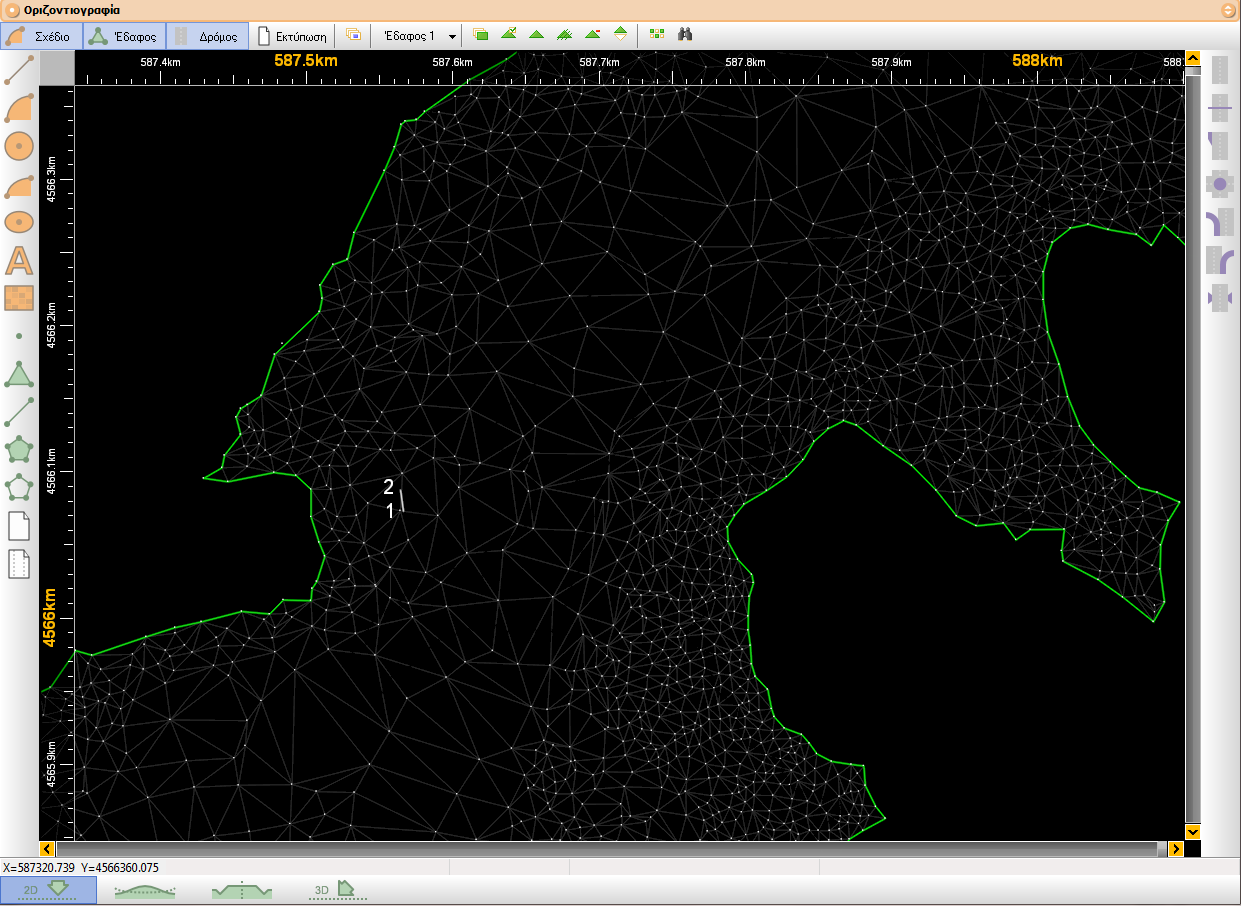

Όταν το πρόγραμμα τελειώσει με τον υπολογισμό και έχετε ενεργοποιημένη την εμφάνιση των τριγώνων και ειδικότερα μόνο των πλευρών των τριγώνων, θα δείτε αυτό που δείχνει το σχήμα.

Στην περίπτωση που δημιουργείται μια κενή περιοχή (όπως και στο σχήμα), τότε σημαίνει ότι σε εκείνη την περιοχή τα σημεία απείχαν περισσότερο από την απόσταση που ορίσαμε στις Επιλογές Εδάφους με αποτέλεσμα να μη γίνει η ένωσή τους με τρίγωνα. Οι περιοχές αυτές αποτελούν τις "φυσικές οάσεις", των οποίων το μέγιστο μήκος της πλευράς είναι αυτό που ορίζετε στο πλαίσιο διαλόγου του Υπολογισμού Τριγώνων.

Εισαγωγή Τριγώνων

Μια ακόμα δυνατότητα που παρέχεται είναι να δημιουργήσετε τα τρίγωνα με το χέρι. Για να γίνει αυτό θα πρέπει από το μενού Έδαφος να επιλέξετε την εντολή Νέα Τρίγωνα και στη συνέχεια να διαλέξετε μία από τις τρείς υποεπιλογές που εμφανίζονται. Πιο συγκεκριμένα οι επιλογές αυτές είναι οι εξής:

•	Ανεξάρτητα Σημεία: Επιλέγοντας την εντολή αυτή μπορείτε να δημιουργήσετε τρίγωνα χρησιμοποιώντας οποιοδήποτε σημείο εδάφους.

•	Επανάληψη Τελευταίου Σημείου: Εκτλώντας την εντολή αυτή κάθε τρίγωνο που δημιουργείτε θα έχει ως πρώτο σημείο το τελευταίο του προηγούμενου τριγώνου.

•	Σημείο και πλευρά: Με την εντολή αυτή για να σχεδιάσετε τρίγωνα θα πρέπει να ορίσετε ένα σημείο/πλευρά του τριγώνου καθώς τα άλλα δύο σημεία του ορίζονται αυτόματα από τα ήδη υπάρχοντα γειτονικά τρίγωνα.

Διόρθωση Τριγώνων

Υπάρχει η δυνατότητα να επέμβετε και να διορθώσετε το μοντέλο εδάφους. Αν εκτελέστε την εντολή Διόρθωση Τριγώνων από το μενού Έδαφος, θα παρατηρήσετε ότι στη θέση που βρίσκεται το ποντίκι τα τρίγωνα γίνονται πράσινα. Μετακινήστε το δείκτη στα τρίγωνα που θέλετε και κάνετε αριστερό κλικ για να γίνει η εναλλαγή της διαγωνίου του τετραπλεύρου. Έτσι μπορείτε να διορθώσετε οπτικά μια ανωμαλία στο ψηφιακό μοντέλο εδάφους. Οι αλλαγές που κάνετε εμφανίζονται αμέσως. Η εποπτική διαδικασία γίνεται ευκολότερη με τους διάφορους τρόπους παρουσίασης του μοντέλου εδάφους που προσφέρει το πρόγραμμα.

Αυτόματη Ανίχνευση Κενών

Εαν το μοντέλο εδάφους που έχετε δημιουργήσει παρουσιάζει κενά σε κάποια σημεία μπορείτε να ζητήσετε από το πρόγραμμα όχι μόνο να κάνει ανίχνευση των κενών αυτών αλλά και να δημιουργήσει τρίγωνα στα τμήματα αυτά χωρίς να επηρεαστεί το υπόλοιπο μοντέλο εδάφους. Για να εκτελέσετε την εντολή αυτή θα πρέπει από το μενού Έδαφος να επιλέξετε την Αυτόματη Ανίχνευση Κενών και στη συνέχεια μια από τις διαθέσιμες επιλογές οι οποίες είναι οι εξής:

•	Εισαγωγή Γραμμών Σχεδίου: Επιλέγοντας την εντολή αυτή το πρόγραμμα σηματοδοτεί τα κενά με γραμμές σχεδίου.

•	Εισαγωγή Περιμέτρων: Με την επιλογή αυτή στα κενά τμήματα του μοντέλου εισάγονται αντί για γραμμές σχεδίου περίμετροι.

•	Υπολογισμός Τριγώνων: Επιλέγοντας τον υπολογισμό τριγώνων δημιουργούνται τρίγωνα στις περιοχές των κενών χωρίς να επηρεαζεται το υπόλοιπο μοντέλο εδάφους.

Υπολογισμός Ισοϋψών

Το επόμενο στάδιο της απεικόνισης του εδάφους είναι ο υπολογισμός των ισοϋψών.

Η ισοδιάσταση των γραμμών για το τρέχον έδαφος ορίζεται από το πλαίσιο διαλόγου της εντολής Επιλογές Εδάφους. Μεταφερθείτε στο πεδίο του Εδάφους, της ενότητας Υπολογισμός Ισούψών, την απόσταση μεταξύ δύο ισοϋψών. Στην ίδια ενότητα ορίζεται στο πεδίο κειμένου Κύριες ισοϋψείς ανά τη διαφορά υψομέτρων μεταξύ δύο κύριων ισοϋψών.

Πως να υπολογίσετε τις ισουψείς

Από το μενού Εδαφος, εκτελέστε την εντολή Υπολογισμός Ισοϋψών ή από τη γραμμή εργαλείων Οριζοντιογραφία πατήστε το κουμπί .

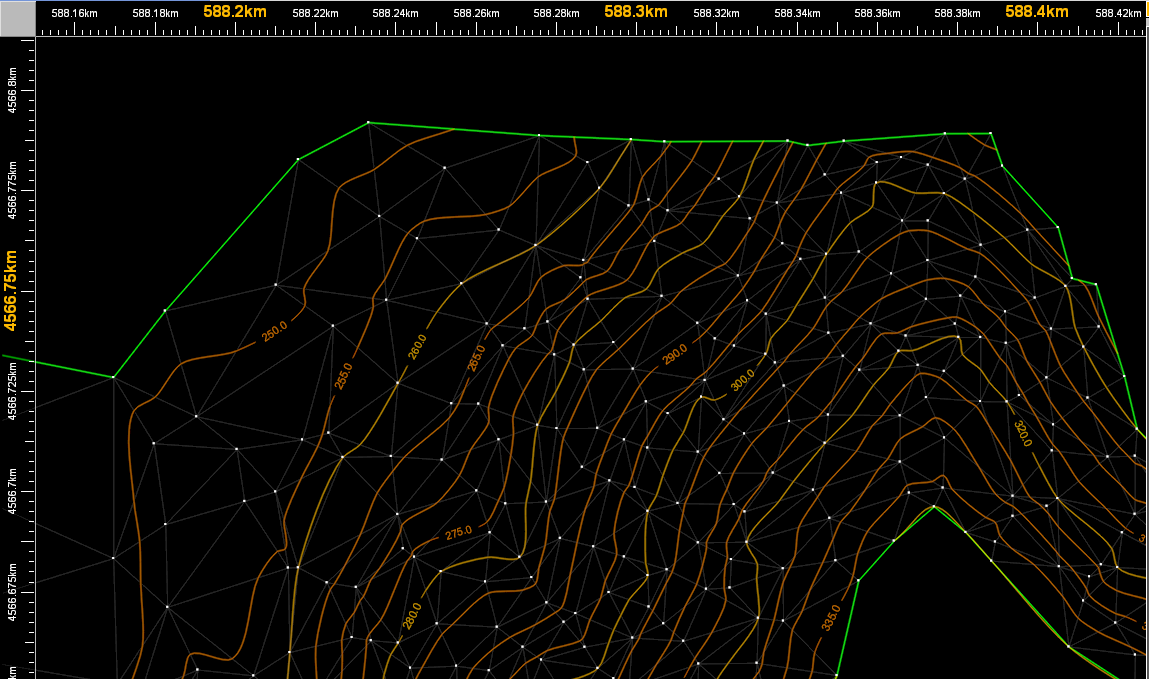

Αφού τελειώσει το πρόγραμμα και με αυτή τη λειτουργία, μπορείτε να δείτε τις ισοϋψείς που σχεδιάστηκαν έχοντας ενεργή την επιλογή Εμφάνιση ισοϋψών.

Σε αυτό το σημείο, βλέποντας τις ισοϋψείς, είναι δυνατή η διόρθωση του μοντέλου εδάφους ώστε να απεικονίζει καλύτερα το ανάγλυφο. Για να φανούν τα αποτελέσματα των διορθώσεων στις ισοϋψείς πρέπει να επαναληφθεί η διαδικασία του υπολογισμού των ισοϋψών.

Μπορείτε από τις Επιλογές Εμφάνισης (πεδία Καμπύλες ή Ευθείες) να επιλέξετε πως θα εμφανίζονται οι ισοϋψείς στην οθόνη (καμπύλες ή τεθλασμένες).
