Navigation:  Διατομές > Σημεία Διαστασιολόγησης - Οριογραμμές

Πατώντας το κουμπί από τη γραμμή εργαλείων Εμφάνιση μεταφέρεστε στην κατάσταση διαστασιολόγησης και στη διατομή μπορείτε να δείτε τα σημεία διαστασιολόγησης και οριογραμμών, με βάση τα οποία εμφανίζονται οι διαστάσεις στην εκτύπωση και δημιουργούνται οι οριογραμμές στην Οριζοντιογραφία.

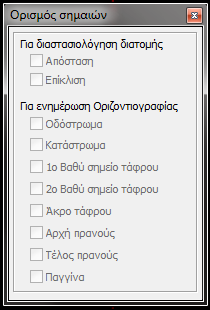

Για να ληφθεί υπόψη ένα σημείο στη διαστασιολόγηση της εκτύπωσης, επιλέξτε το και από τη φόρμα Ορισμός σημαιών επιλέξτε Απόσταση εάν θέλετε να εμφανίζεται η απόσταση δύο διαδοχικών σημείων, επιλέξτε Επίκλιση εάν θέλετε να εμφανίζεται η επίκλιση του τμήματος όπου ανήκει το σημείο, ενώ εάν θέλετε να εμφανίζεται και η Απόσταση αλλά και η Επίκλιση ενεργοποιείτε και τα δυο πεδία.

Η διαστασιολόγηση δημιουργείται και αυτόματα κατά τον υπολογισμό των διατομών, αν ο υπολογισμός γίνεται με Τυπική, στην οποία έχουν οριστεί εκ των προτέρων τα σημεία αυτά.



Από το δεύτερο τμήμα της φόρμας αυτής μπορείτε να καθορίσετε τον τρόπο δημιουργίας των οριογραμμών της Οριζοντιογραφίας. Πιο συγκεκριμένα μπορείτε να ορίσετε τα σημεία που αντιστοιχούν στις οριογραμμές της Οριζοντιογραφίας. Πιο συγκεκριμένα μπορείτε να ορίσετε τα σημεία της διατομής των οποίων οι αποστάσεις από τον άξονα θα μεταφερθούν στην Οριζοντιογραφία, μέσω της διαδικασίας Ενημέρωση οριογραμμών Από Διατομές Σε Οριζοντιογραφία. Αυτός ο τύπος ορισμού επιτρέπει μια πλήρως παραμετρική διαμόρφωση των οριογραμμών στην Οριζοντιογραφία ώστε αυτές να αντικατοπτρίζουν κατά τον καλύτερο δυνατό τρόπο τις  υπολογισμένες κατασκευές στις Διατομές.
