Για την εκτύπωση-σχεδίαση των διατομών υπάρχουν οι εντολές του μενού Εκτύπωση. Οι εντολές που περιέχει το συγκεκριμένο μενού, είναι οι παρακάτω:





Η σειρά που έχουν οι συγκεκριμένες εντολές μέσα στο μενού της εκτύπωσης, είναι και η σειρά με την οποία πρέπει να εκτελούνται κατά τη διαδικασία της εκτύπωσης.



Προδιαγραφές Εκτύπωσης



Οι ρυθμίσεις της εκτύπωσης των διατομών περιλαμβάνουν τον καθορισμό της κλίμακας, των περιθωρίων της σελίδας, του μεγέθους των χαρακτήρων, που εμφανίζονται στην εκτύπωση καθώς και κάποιων άλλων πιο λεπτομερών ρυθμίσεων. Αυτές γίνονται μέσα από το πλαίσιο διαλόγου το οποίο μπορείτε να ανοίξετε εκτελώντας την εντολή Προδιαγραφές εκτύπωσης του μενού Εκτύπωση. Το παράθυρο περιέχει τρεις καρτέλες:

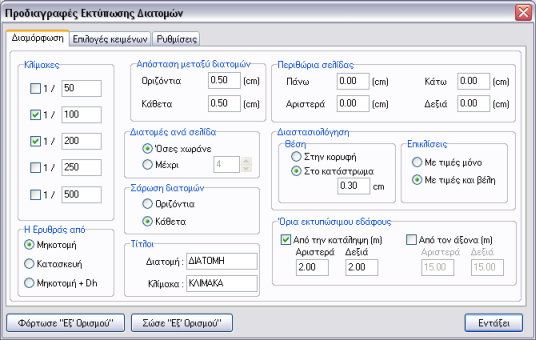

Διαμόρφωση





Στην καρτέλα Διαμόρφωση, σας δίνεται η δυνατότητα ορισμού πολλών κλιμάκων, ώστε το πρόγραμμα να μπορεί να επιλέξει την πιο κατάλληλη. Αυτές ορίζονται στην ενότητα Κλίμακες και μπορούν να ενεργοποιηθούν μέχρι πέντε. Μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε κάποια κλίμακα από το αντίστοιχο πεδίο ελέγχου στα αριστερά της. Επίσης, η τιμή της κάθε κλίμακας ορίζεται άμεσα, πληκτρολογώντας τη μέσα στο πεδίο δεξιά της.



Για την εκτύπωση το πρόγραμμα τοποθετεί τις διατομές ξεκινώντας από το πάνω αριστερά τμήμα της σελίδας και προχωράει προς τα κάτω ή προς τα δεξιά, ανάλογα με την επιλογή που έχετε κάνει στην ενότητα Σάρωση διατομών. Κάθε διατομή που τοποθετεί ελέγχει αν χωράει στο διαθέσιμο ύψος και πλάτος της σελίδας, και αν όχι την τοποθετεί με μικρότερη κλίμακα. Αν με καμία κλίμακα δεν είναι δυνατή η εκτύπωση τότε το πρόγραμμα προχωρά στην επόμενη διατομή προσμετρώντας τη συγκεκριμένη σε αυτές που δε χωρούν στη σελίδα. Στο τέλος των εκτυπώσεων το πρόγραμμα σας ενημερώνει για τις διατομές που δεν εκτυπώθηκαν, οι οποίες παραμένουν επιλεγμένες.



Στην ενότητα Διατομές ανά σελίδα, ορίζετε το μέγιστο αριθμό διατομών που μπορεί να τοποθετηθούν σε μια σελίδα, ενεργοποιώντας το πεδίο επιλογής Μέχρι και πληκτρολογώντας τον αριθμό που θέλετε στο αντίστοιχο πεδίο κειμένου. Αν θέλετε να τοποθετούνται στη σελίδα όσες διατομές χωράνε, ενεργοποιήστε το πεδίο επιλογής όσες χωράνε.



Στην ενότητα Απόσταση μεταξύ διατομών, ορίζονται οι αποστάσεις μεταξύ δύο διατομών που τοποθετούνται στο ίδιο χαρτί. Στα πεδία Οριζόντια (σε cm) και Κάθετα (σε cm), πληκτρολογείτε αντίστοιχα την οριζόντια και την κατακόρυφη απόσταση. Επίσης, με τον ίδιο τρόπο (σε cm) ορίζονται τα περιθώρια, που ίσως θέλετε να αφεθούν γύρω από τη σελίδα, στα πεδία Πάνω (σε cm), Κάτω (σε cm), Αριστερά (σε cm) και Δεξιά (σε cm) της ενότητας Περιθώρια Σελίδας.



Στην ενότητα Όρια εκτυπώσιμου εδάφους, ορίζετε για πόσα μέτρα αριστερά και δεξιά από τα ακρότατα των εργασιών της διατομής και από τον άξονα, θέλετε να εκτυπώνεται το φυσικό έδαφος και τα φυτικά. Αν θέλετε να εκτυπωθεί όλο το φυσικό έδαφος απλώς δίνετε μια μεγάλη τιμή π.χ. 200. Στην περίπτωση που ενεργοποιήσετε και τα δύο πεδία επιλογής από την κατάληψη (m) ή/και από τον άξονα (m), το πρόγραμμα υπολογίζει και τις δύο αποστάσεις και σχεδιάζει το φυσικό έδαφος μέχρι τη μεγαλύτερη απόσταση που προκύπτει.



Η ενότητα Διαστασιολόγηση, αφορά τη διαστασιολόγηση του καταστρώματος των διατομών και την αναγραφή των επικλίσεων. Στην ενότητα Θέση, αν θέλετε οι διαστάσεις να εμφανίζονται στο επάνω τμήμα της διατομής, ενεργοποιήστε το πεδίο επιλογής στην κορυφή. Αν θέλετε να εμφανίζονται σε μια σταθερή απόσταση, πάνω από το κατάστρωμα, ενεργοποιήστε το πεδίο επιλογής στο κατάστρωμα και στο πεδίο κειμένου ακριβώς από κάτω πληκτρολογείστε την απόσταση σε εκατοστά. Στην ενότητα Επικλίσεις, αναλόγως εάν θέλετε να εμφανίζονται μόνο οι τιμές των επικλίσεων ή και τα βέλη τους ενεργοποιείστε το αντίστοιχο πεδίο επιλογής.



Επιλογές Κειμένων

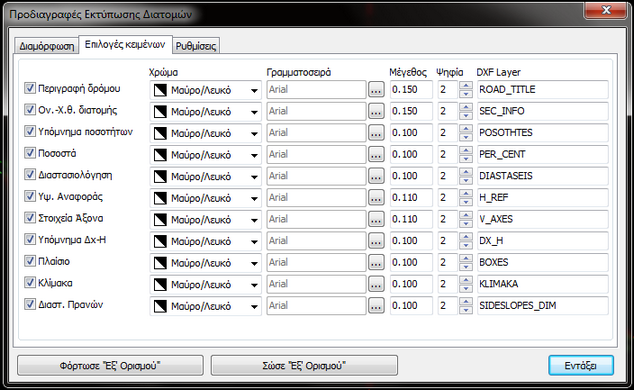

Στην καρτέλα Επιλογές Κειμένου μπορείτε να καθορίσετε ποιά από τα διαθέσιμα κείμενα θα εμφανίζονται στις προς εκτύπωση διατομές, ενεργοποιώντας τα αντίστοιχα πεδία επιλογής δίπλα τους. Ακόμη μπορείτε να ορίσετε το χρώμα με το οποίο θα εκτυπώνετε το κάθε στοιχείο κειμένου, καθώς επίσης και τη γραμματοσειρά και το μέγεθος των χαρακτήρων τους. Εξάλλου στην ίδια καρτέλα μπορείτε να ορίσετε το layer στο οποίο θα ενταχθεί το κάθε κείμενο σε περίπτωση που οι διατομές εξαχθούν σε αρχείο DXF.



Ρυθμίσεις





Η καρτέλα Ρυθμίσεις αποτελείται από δύο ενότητες.

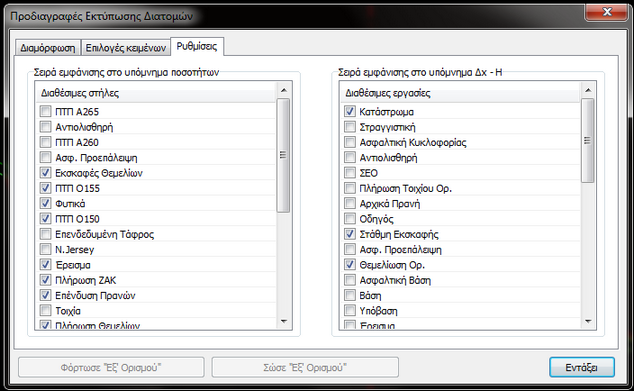

Στην ενότητα Σειρά εμφάνισης στο υπόμνημα εμβαδών, γίνεται η επιλογή των εμβαδών ή μηκών που θα εκτυπωθούν στη διατομή, κάτω από το όνομα και τη Χ.Θ. της διατομής. Στην ενότητα Σειρά εμφάνισης στο υπόμνημα Δx-H, γίνεται η επιλογή των γραμμών των οποίων οι συντεταγμένες θα εκτυπωθούν σε υπόμνημα κάτω από το σχέδιο κάθε διατομής. Σημειώνεται ότι οι συγκεκριμένες ρυθμίσεις μπορούν να γίνουν και από το πλαίσιο διαλόγου της εντολής Τυπικές Εργασίες.

Και για τις δύο ενότητες η διαδικασία επιλογής είναι ίδια: Αν θέλετε να εκτυπωθεί μια ποσότητα ή μια εργασία ενεργοποιήστε το πεδίο επιλογής δίπλα από το όνομα της. Αν θέλετε να αλλάξετε τη σειρά εκτύπωσης, τότε επιλέξτε με το ποντίκι την ποσότητα ή την εργασία που θέλετε να μετακινήσετε και με τράβηγμα και απόθεση τοποθετείστε τη στη θέση που επιθυμείτε.
