Πριν ξεκινήσει η περιγραφή του τρόπου δημιουργίας ενός πίνακα χωματισμών, κρίνεται σκόπιμο να γίνει μια σύντομη αναφορά σε κάποια γενικά στοιχεία που θα σας βοηθήσουν στην καλύτερη και ευκολότερη κατανόηση αυτής της διαδικασίας.



Ως συνολικός όγκος χωματουργικών λαμβάνεται το άθροισμα των επί μέρους όγκων μεταξύ δύο διαδοχικών διατομών της οδού.

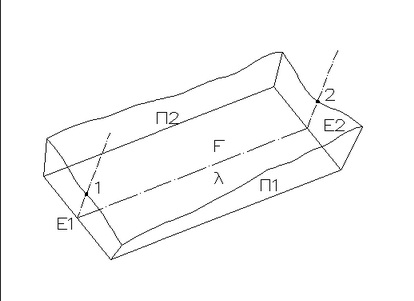

Οι επί μέρους αυτοί όγκοι περιορίζονται, όπως φαίνεται και στο ακόλουθο σχήμα:







Τα απαιτούμενα στοιχεία για τον υπολογισμό των επί μέρους όγκων είναι τα εμβαδά των επιφανειών Ε1 και Ε2 και η μεταξύ τους απόσταση λ.



Έτσι με εφαρμογή του προσεγγιστικού τύπου:





Υπολογίζεται ο όγκος που περιλαμβάνεται μεταξύ των διατομών 1 και 2 για απόσταση λ μεταξύ τους.



Μέθοδοι Υπολογισμού του Όγκου των Χωματισμών.



Για τον κατά προσέγγιση υπολογισμό του όγκου των χωματισμών χρησιμοποιούνται βασικά δύο μέθοδοι: η μέθοδος των μέσων επιφανειών και η μέθοδος των εφαρμοστέων μηκών.



Έχετε τις διαδοχικές σε πλήρες όρυγμα (ή επίχωμα) διατομές 1,2,3,..., από τις οποίες τα αντίστοιχα εμβαδά είναι Ε1, Ε2, Ε3,... Και οι αποστάσεις μεταξύ των διατομών είναι λ1, λ2, λ3, ...

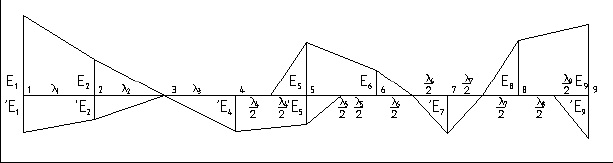

Μέθοδος των Μέσων Επιφανειών.



Με εφαρμογή του γνωστού τύπου,







Θα είναι:





Τα καλούνται μέσες επιφάνειες και γι' αυτό ο υπολογισμός του όγκου V με βάση την παραπάνω σχέση καλείται μέθοδος των μέσων επιφανειών.





Ο γενικός τύπος ευρέσεως είναι:

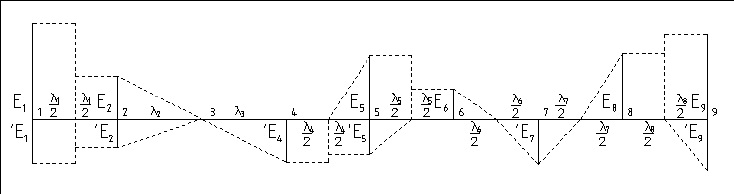

Μέθοδος των Εφαρμοστέων Μηκών.



Η παραπάνω σχέση μπορεί να γραφεί και:





Τα καλούνται εφαρμοστέα μήκη και γι' αυτό ο υπολογισμός του όγκου V με βάση την παραπάνω σχέση καλείται μέθοδος των εφαρμοστέων μηκών.





Ο γενικός τύπος ευρέσεως είναι:





Μέσα από τις τυπικές εργασίες ο χρήστης έχει τη δυνατότητα να ορίσει πόσες διαθέσιμες στήλες υπάρχουν για εμφάνιση στον πίνακα χωματισμών καθώς και τον τίτλο με τον οποίο θέλει να εμφανίζονται (αυτός ο τίτλος πρέπει να είναι σύντομος και μπορεί να χωρίζεται σε δύο το πολύ γραμμές ανά στήλη). Το πρόγραμμα για κάθε τυπική εργασία - γραμμή μιας διατομής υπολογίζει, όπου αυτό είναι εφικτό, το μήκος και το εμβαδόν της (για τη μέθοδο των μέσων εμβαδών υπολογίζει το μέσο μήκος και εμβαδόν μεταξύ δύο διαδοχικών διατομών). Κατά τον υπολογισμό του πίνακα χωματισμών το μήκος ή το εμβαδόν πολλαπλασιαζόμενα με το εφαρμοστέο μήκος ή με την απόσταση μεταξύ δύο διαδοχικών διατομών (ανάλογα με τη μέθοδο που εφαρμόζεται), δίνουν τις αντίστοιχες ποσότητες της επιφάνειας και του όγκου. Οι ποσότητες αυτές αθροίζονται συγκεντρωτικά. Κάθε στήλη του πίνακα χωματισμών, μπορεί να χωριστεί σε είκοσι (20) το πολύ υποστήλες, από τις οποίες κατά τη δημιουργία του πίνακα επιλέγετε αυτές που θέλετε να εμφανιστούν. Οι υποστήλες αυτές είναι το Εμβαδόν με τον αντίστοιχα παραγόμενο Όγκο, το Μήκος με την αντίστοιχα παραγόμενη Επιφάνεια, τα Τρέχοντα μέτρα και για κάθε κατηγορία ποσοστών επιμερισμού των προϊόντων εκσκαφής (Κ1, Κ2, Κ3, Κ4 και Κ5), το ποσοστό, το επιμερισμένο εμβαδόν και ο επιμερισμένος όγκος.

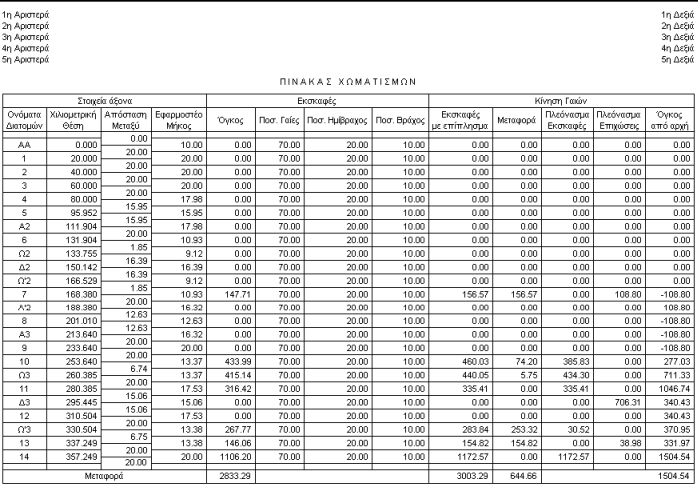

Όπως φαίνεται και στο ακόλουθο σχήμα (πίνακας χωματισμών):



Εκτός από τις επιλεγμένες από το χρήστη στήλες, ο πίνακας χωματισμών περιέχει πάντα τις στήλες για την εμφάνιση του ονόματος της διατομής, της χιλιομετρικής θέσης, της αποστάσεως μεταξύ και του εφαρμοστέου μήκους (αν έχει επιλεγεί αυτή η μέθοδος), βάσει των οποίων γίνεται ο υπολογισμός των όγκων και των επιφανειών.
