Διατομές > Δημιουργία Πίνακα Χωματισμών

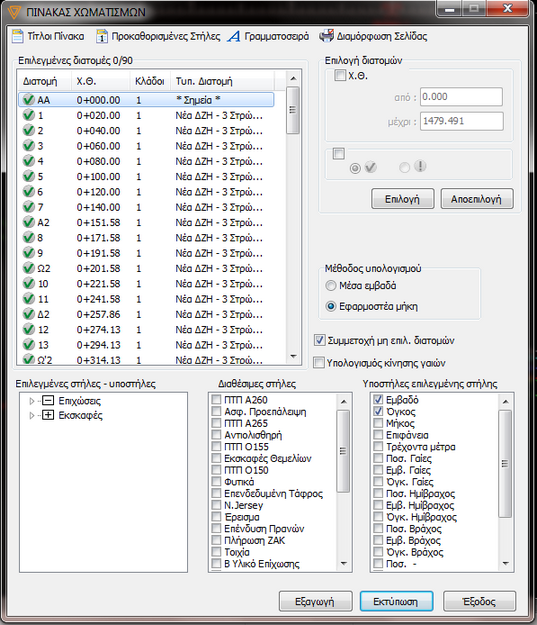

Το παράθυρο μέσα από το οποίο δημιουργείται ο πίνακας χωματισμών εμφανίζεται μετά την εκτέλεση της εντολής Εκτύπωση πίνακα χωματισμών του μενού Εκτύπωση.

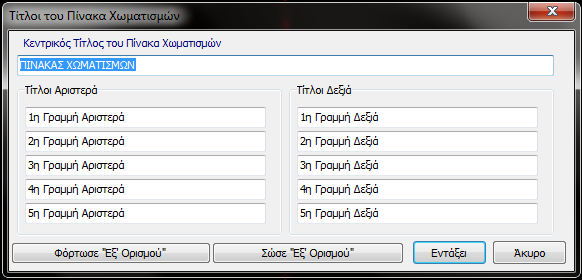

Κατά τη δημιουργία του πίνακα χωματισμών μπορείτε αρχικά να καθορίσετε κάποια γενικά πληροφοριακά στοιχεία που θέλετε να εμφανίζονται στην κορυφή της πρώτης σελίδας του πίνακα χωματισμών. Αυτό γίνεται μέσα από τα πεδία του παραθύρου:

που εμφανίζεται με το πάτημα του κουμπιού Τίτλοι Πίνακα. Στο πεδίο κειμένου Κεντρικός τίτλος του πίνακα χωματισμών, ορίζετε το γενικό τίτλο του πίνακα. Στις δύο ενότητες που ακολουθούν ορίζετε τους τίτλους αριστερά και δεξιά αντίστοιχα.

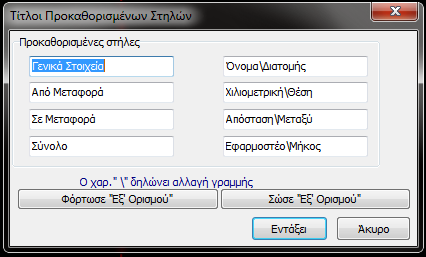

Αν θέλετε να αλλάξετε τα ονόματα των τίτλων στις Προκαθορισμένες Στήλες και στην Κίνηση Γαιών, αυτό γίνεται μέσα από τα πεδία του παραθύρου,

που εμφανίζεται με το πάτημα του κουμπιού Προκαθορισμένες Στήλες. Στις δύο ενότητες του πλαισίου διαλόγου ορίζετε τους τίτλους για τα στοιχεία του άξονα και για την κίνηση γαιών αντίστοιχα.

Στη συνέχεια, θα πρέπει να γίνει η επιλογή των στηλών, δηλαδή των ποσοτήτων που θα εκτυπωθούν στον πίνακα χωματισμών και φυσικά του τύπου τους (εμβαδόν, όγκος, μήκος κ.τ.λ.). Από την λίστα πολλαπλής επιλογής Στήλες η οποία περιέχει όλες τις στήλες του Πίνακα Χωματισμών, όπως αυτές ορίστηκαν στις τυπικές εργασίες, επιλέγετε μια στήλη ενεργοποιώντας το πεδίο ελέγχου δίπλα στο όνομά της με αριστερό κλικ πάνω του. Αμέσως το όνομα της στήλης θα εμφανιστεί στη λίστα Επιλεγμένες στήλες - Υποστήλες, ενώ από τη λίστα πολλαπλής επιλογής Υποστήλες, επιλέγετε τις υποστήλες που θέλετε να εμφανίζονται στην τρέχουσα στήλη. Η σειρά εμφάνισης των στηλών και των υποστηλών στον Πίνακα Χωματισμών είναι ίδια με τη σειρά εισαγωγής τους. Αν θέλετε να αλλάξετε τη σειρά εμφάνισης, τότε επιλέξτε τη στήλη ή την υποστήλη που πρέπει να μετακινηθεί και με τράβηγμα και απόθεση τοποθετείστε τη στη θέση που επιθυμείτε.

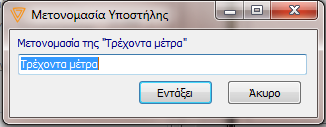

Αν θέλετε να αλλάξετε το όνομα μιας υποστήλης, την επιλέγετε και από το μενού που εμφανίζεται αν κάνετε δεξί κλικ εκτελείται την εντολή Μετονομασία. Στο πλαίσιο διαλόγου,

που θα εμφανισθεί, πληκτρολογήστε το νέο όνομα της υποστήλης και πατήστε το κουμπί Εντάξει.

Στην περίπτωση που έχετε επιλέξει υπολογισμό του πίνακα χωματισμών για μια ομάδα διατομών με τη μέθοδο των εφαρμοστέων μηκών, έχετε τη δυνατότητα να επιλέξετε αν θα συμμετέχουν στον υπολογισμό του εφαρμοστέου μήκους της πρώτης και της τελευταίας διατομής της ομάδας, η προηγούμενη και η επόμενη αντίστοιχα διατομή. Η επιλογή αυτή καθορίζεται από το πεδίο ελέγχου Συμμετοχή μη επιλεγμένων διατομών.

Μετά από αυτή τη διαδικασία μπορείτε να προχωρήσετε στον υπολογισμό του πίνακα πατώντας το αντίστοιχο κουμπί Εκτύπωση. Όταν ολοκληρωθεί ο υπολογισμός του πίνακα εμφανίζεται το παράθυρο Προεπισκόπηση Πίνακα Χωματισμών, από όπου και γίνεται η εκτύπωση.

Κίνηση Γαιών

Ειδικά για την περίπτωση της στήλης Κίνηση Γαιών πρέπει να γνωρίζετε ότι:

•

Οι ποσότητες για τις οποίες το πρόγραμμα θα εμφανίσει την κίνηση είναι δύο. Η μία είναι αυτή που στη λίστα Επιλεγμένες στήλες-Υποστήλες έχει σημειωθεί με + και θεωρείται θετική (συνήθως εκσκαφές) και η άλλη αυτή που έχει σημειωθεί με - και θεωρείται αρνητική (συνήθως επιχώσεις). Η σήμανση μιας ποσότητας ως θετική ή αρνητική γίνεται αν την επιλέξετε από τον πίνακα Επιλεγμένες στήλες-Υποστήλες και από το μενού που εμφανίζετε αν κάνετε δεξί κλικ επιλέξτε Θετική για την κίνηση γαιών ή Αρνητική για την κίνηση γαιών, αντίστοιχα.

•	Κατά την επιλογή των στηλών στον πίνακα πρέπει να εμφανίζονται και οι στήλες που συνεισφέρουν στην κίνηση γαιών (π.χ. εκσκαφές και επιχώσεις) και μετά η στήλη της κίνησης γαιών.

•	Πριν τον υπολογισμό του πίνακα πρέπει να ορισθούν και οι αντίστοιχοι συντελεστές επιπλήσματος, ώστε να συμπεριληφθούν σωστά στον υπολογισμό των όγκων.

Γραμματοσειρά Κειμένου

Μπορείτε να ρυθμίσετε τη γραμματοσειρά με την οποία εκτυπώνεται ο πίνακας χωματισμών, το μέγεθός της και το στυλ γραφής.

Αλλαγή γραμματοσειράς ή μεγέθους γραμματοσειράς- Εφαρμογή έντονης γραφής ή πλάγιας γραφής σε επιλεγμένο κείμενο ή αριθμούς

1.	Από το πλαίσιο διαλόγου Πίνακας Χωματισμών πατήστε το κουμπί Α Γραμματοσειρά.

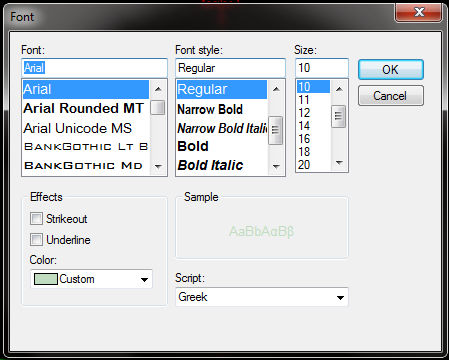

2.	Στο πλαίσιο διαλόγου της εντολής Γραμματοσειρά,

από τη λίστα Γραμματοσειρά, επιλέξτε τη γραμματοσειρά που θέλετε και από τη λίστα Γραφή επιλέξτε Ελληνική.

3.	Από τη λίστα Μέγεθος, επιλέξτε το μέγεθος γραμματοσειράς που θέλετε.

4.	Από τη λίστα Στυλ, επιλέξτε το στυλ που αντιστοιχεί στη μορφή που θέλετε. Στο πεδίο προεπισκόπησης Δείγμα εμφανίζεται η μορφή του κειμένου με βάση τις ρυθμίσεις που έχετε ορίσει.

5.	Σε κάθε περίπτωση πατήστε το κουμπί ΟΚ για να κλείσετε το πλαίσιο διαλόγου, να αποθηκεύσετε τις ρυθμίσεις που έχετε κάνει και να επιστρέψετε στο προηγούμενο πλαίσιο διαλόγου.
