Διατομές > Εκσκαφές

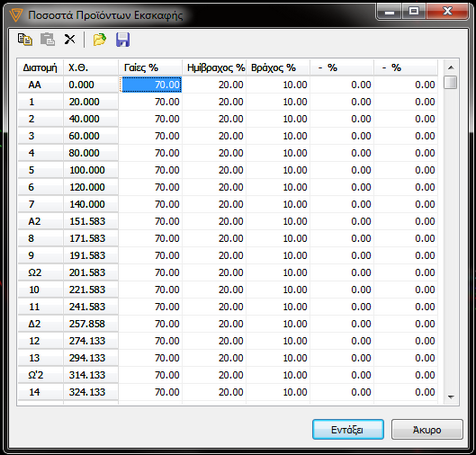

Με την εντολή Ποσοστά Προϊόντων Εκσκαφής του μενού Εργαλεία καθορίζονται μαζικά για όλες τις διατομές του έργου τα ποσοστά εκσκαφής, ώστε να μη χρειάζεται να ορίζονται για κάθε μια διατομή ξεχωριστά. Ο καθορισμός των ποσοστών βέβαια μέσα από αυτήν την επιλογή πρέπει να γίνει πριν τον υπολογισμό και την εκτύπωση του Πίνακα Χωματισμών ή των σχεδίων των διατομών. Το παράθυρο που εμφανίζει η συγκεκριμένη εντολή είναι αυτό που ακολουθεί:

Η πρώτη και η δεύτερη στήλη αναφέρονται στα ονόματα των διατομών του τρέχοντος δρόμου του έργου (Διατομή) και στη χιλιομετρική τους θέση (Χ.Θ.), αντίστοιχα. Τα στοιχεία αυτά δε μπορούν να τροποποιηθούν εδώ, αυτό γίνεται μόνο από το παράθυρο διαχείρισης Στοιχεία Διατομής, ξεχωριστά για κάθε διατομή.

Οι επόμενες στήλες αναγράφουν τα ποσοστά των προϊόντων εκσκαφής, τα οποία μπορούν να διαχωριστούν το μέγιστο σε πέντε κατηγορίες. Στις στήλες αυτές, καθορίζονται τα ποσοστά για κάθε μια διατομή, πληκτρολογώντας τα νούμερα μέσα στα ίδια τα πεδία του πίνακα τιμών. Οι τιμές δίνονται με τη μορφή ποσοστών από 0% μέχρι 100%. Το άθροισμα των ποσοστών των προϊόντων μιας διατομής πρέπει να ισούται με εκατό.

Η μετακίνηση ανάμεσα στις στήλες των ποσοστών γίνεται με το πλήκτρο <Tab>, από αριστερά προς τα δεξιά, και με <Shift>+<Tab> για το αντίστροφο. Επίσης, με τα πλήκτρα-βελάκια μετακινείστε πάνω, κάτω, δεξιά και αριστερά, ενώ με τη χρήση του ποντικιού μπορείτε να μεταφερθείτε απευθείας στο επιθυμητό πεδίο κάνοντας δεξί ή αριστερό κλικ.

Αν θέλετε να αντιγράψετε μια περιοχή από κελιά, θα πρέπει αφού τα επιλέξετε να πατήσετε το κουμπί , στο πάνω δεξιά μέρος του πλαισίου. Η μαζική επιλογή πεδίων γίνεται με πατημένο το πλήκτρο <Shift> και με τα πλήκτρα-βελάκια. Στη συνέχεια επιλέξετε, όπως και πριν, την περιοχή στην οποία θα αντιγραφούν τα κελιά και πατήστε το κουμπί . Αν θέλετε για οποιαδήποτε λόγω να μηδενιστούν οι τιμές κάποιων κελιών, επιλέξετε, όπως και για την αντιγραφή, την περιοχή και πατήστε το κουμπί .

Σε κάθε περίπτωση, όταν τελειώσετε πατήστε το κουμπί Εντάξει, για να εφαρμοστούν τα νέα ποσοστά σε όλες τις διατομές. Τέλος μπορείτε να εισάγετε και να εξάγετε τα ποσοστά των προϊόντων εκσκαφής σε κάποιο αρχείο κειμένου.

Ονομασίες Κατηγοριών

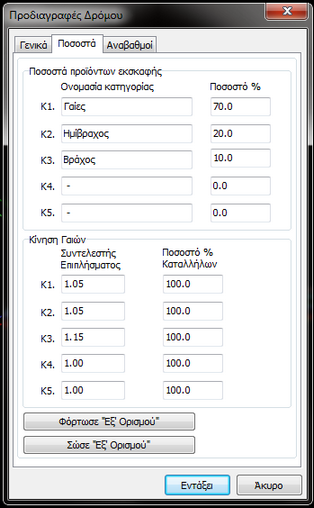

Για να αλλάξετε τα ονόματα των προϊόντων εκσκαφής θα πρέπει από το μενού Παράμετροι να επιλέξετε της εντολή Προδιαγραφές δρόμου. Στην καρτέλα Ποσοστά υπάρχουν οι ονομασίες των κατηγοριών (Κ1, Κ2, Κ3, Κ4, Κ5) οι οποίες αρχικά τοποθετούνται προεπιλεγμένα από το πρόγραμμα (π.χ. Βράχος, Ημίβραχος, Γαίες). Συγκεκριμένα για κάθε κατηγορία υπάρχει ένα πεδίο κειμένου Ονομασία Κατηγορίας, στο οποίο θα πρέπει να πληκτρολογήσετε το όνομα που επιθυμείτε και στη συνέχεια να πατήσετε Εντάξει, για να αποθηκευθούν οι ρυθμίσεις που κάνατε. Οι τίτλοι των στηλών στο παράθυρο διαχείρισης καθώς και των υποστηλών του πίνακα χωματισμών ενημερώνονται αυτόματα.

Εισαγωγή Ποσοστών από Αρχείο Κειμένου

Μπορείτε να εισάγετε μαζικά στο έργο σας τα ποσοστά των προϊόντων εκσκαφής ανά διατομή, αν τα διαθέτετε σε ψηφιακή μορφή (αρχεία κειμένου ASCII). Αυτό είναι δυνατόν να γίνει οποιαδήποτε στιγμή, είτε κατά το αρχικό στάδιο της μελέτης, είτε κατά τη διάρκεια επεξεργασίας αυτής και όσες φορές επιθυμείτε.

Πως να εισάγετε τα ποσοστά των προϊόντων εκσκαφής από αρχείο κειμένου

1.	Από το πλαίσιο διαλόγου της εντολής Ποσοστά προϊόντων εκσκαφής, πατήστε το κουμπί .

2.	Στην οθόνη εμφανίζεται ένα πλαίσιο διαλόγου, στο οποίο θα πρέπει να επιλέξτε το αρχείο και να πατήστε το κουμπί Άνοιγμα. Το αρχείο που θα επιλέξετε θα πρέπει να έχει τη μορφή που περιγράφεται στην επόμενη ενότητα.

3.	Τέλος, το πρόγραμμα θα σας ζητήσει να ορίσετε τον τρόπο με τον οποίο θα ελέγξει αν μια διατομή του αρχείου APS υπάρχει στο έργο σας. Αν δηλαδή ο έλεγχος θα γίνεται βάσει του ονόματος της διατομής ή της Χ.Θ..

Για να επιλέξετε η αντιστοίχηση των διατομών να γίνει με βάση το όνομα, πατήστε το κουμπί Όνομα ενώ για να γίνει με βάση τη Χ.Θ. πατήστε το κουμπί Χ.Θ..

Με το πάτημα του κουμπιού η ενημέρωση εκτελείται και εμφανίζονται τα νέα ποσοστά.

Προδιαγραφές Αρχείων Κειμένου Ποσοστών (APS).

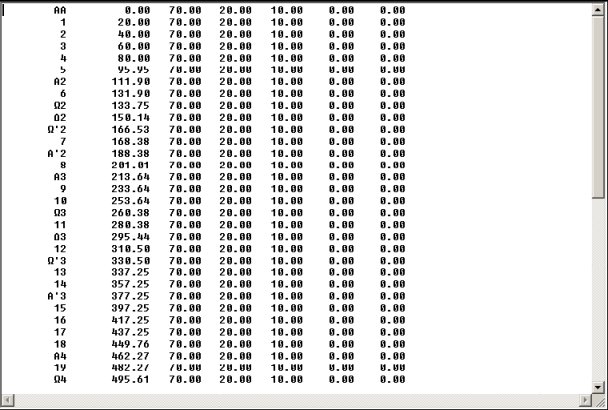

Τα δεδομένα των διατομών σε ένα τέτοιο αρχείο είναι διατεταγμένα κατά στήλες. Κάθε διατομή αντιστοιχεί σε μια γραμμή του αρχείου. Η μορφή αυτών των αρχείων είναι η εξής:

Αποτελείται από τις εξής στήλες: Διατομή με τις ονομασίες των διατομών του τρέχοντος δρόμου του έργου, Χιλ. Θέση με τις αντίστοιχες χιλιομετρικές θέσεις των διατομών και επιπλέον πέντε στήλες Κ1, Κ2, Κ3, Κ4 και Κ5, που περιγράφουν τα ποσοστά επιμερισμού προϊόντων εκσκαφών για κάθε διατομή.

Εξαγωγή Ποσοστών σε Αρχείο Κειμένου

Μπορείτε να εξάγετε μαζικά από το έργο σας τα ποσοστά των προϊόντων εκσκαφής ανά διατομή, σε αρχείο κειμένου ASCII.

Πως να εξάγετε τα ποσοστά των προϊόντων εκσκαφής σε αρχείο κειμένου

1.	Από το πλαίσιο διαλόγου της εντολής Ποσοστά προϊόντων εκσκαφής, πατήστε το κουμπί Αποθήκευση .

2.	Στην οθόνη εμφανίζεται ένα πλαίσιο διαλόγου, στο οποίο θα πρέπει να ορίσετε τη θέση και το όνομα του αρχείου και να πατήσετε το κουμπί Αποθήκευση.
