Διατομές > Δημιουργία Διαγράμματος από Σημείο

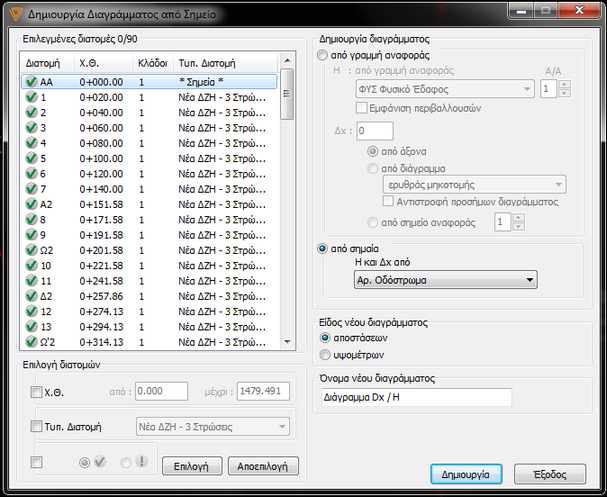

Στο χώρο των διατομών είτε είναι υπολογισμένες οι διατομές είτε υπάρχει μόνο η γραμμή του φυσικού εδάφους μπορείτε να δημιουργήσετε ένα διάγραμμα Dx ή Η το οποίο θα αποθηκευτεί στα διαγράμματα των διατομών (Παράμετροι - Διαγράμματα). Για την εκτέλεση της εντολής αυτής θα πρέπει από το μενού Εργαλεία να επιλέξετε την Δημιουργία Διαγράμματος από Σημείο. Στην οθόνη θα εμφανισθεί το ακόλουθο παράθυρο,

όπου θα πρέπει να επιλέξετε τις διατομές των οποίων τα σημεία θα συμπεριληφθούν στο διάγραμμα που θα δημιουργηθεί. Η επιλογή των διατομών γίνεται από τις ενότητες Επιλεγμένες διατομές και Επιλογή διατομών.

Η επιλογή του σημείου μπορεί να γίνει με δύο τρόπους: είτε άμεσα με απευθείας ορισμό του σημείου είτε έμμεσα με τον ορισμό της απόστασής του από τον άξονα. Οι δύο τρόποι αναφέρονται πιο αναλυτικά παρακάτω:

Άμεσα:

•	Με την επιλογή της γραμμής αναφοράς μπορείτε μέσω του πεδίου από σημείο αναφοράς να ορίσετε απευθείας τον αριθμό του σημείου της γραμμής αναφοράς, βάσει του οποίου θα δημιουργηθεί το διάγραμμα (-1 επιλέγετε το τελευταίο, με -2 το προτελευταίο κοκ).

•	Με την επιλογή από σημαία, όπου το σημείο που θα εξαχθεί είναι αυτό που έχετε ήδη ορίσει με κάποια σημαία μέσα στη διατομή (π.χ. Οδόστρωμα, Κατάστρωμα κλπ).

Έμμεσα:

•	Με την επιλογή της γραμμής αναφοράς και από άξονα, ορίζετε απευθείας την απόσταση του σημείου από τον άξονα. Όταν το σημείο βρίσκεται δεξιά του άξονα η απόσταση έχει θετικές τιμές ενώ όταν βρίσκεται αριστερά έχει αρνητικές.

•

Με την επιλογή της γραμμής αναφοράς και από διάγραμμα, οι τιμές του διαγράμματος είναι αυτές που θα ορίσουν την απόσταση του σημείου από τον άξονα. Αν θέλετε να δώσετε κάποια επιπλέον απόσταση από το διάγραμμα, αυτή την ορίζετε στο πεδίο Δχ. Στην περίπτωση που αναφέρεστε στην αριστερή πλευρά και το διάγραμμα έχει θετικές τιμές (π.χ. πλάτους οδοστρώματος, καταστρώματος) ενεργοποιείτε το πεδίο Αντιστροφή προσήμων διαγράμματος.

Στο πεδίο Διάγραμμα που θα δημιουργηθεί μπορείτε να δώσετε το όνομα που θέλετε να έχει το διάγραμμα. Οι επιλογές με απόσταση και με υψόμετρα αναφέρονται στο είδος του διαγράμματος που θα δημιουργηθεί δηλαδή είτε με τη σχετική απόσταση του σημείου από τον άξονα είτε με το απόλυτο υψόμετρο του σημείου (μηκοτομή σημείου). Τέλος για να αποθηκεύσετε το νέο διάγραμμα πατήστε το κουμπί Δημιουργία.
