Γενικά τα τοιχία στο Anadelta Tessera, διακρίνονται σε δύο κατηγορίες, ανάλογα με τη θέση που τοποθετούνται. Στα τοιχία Επιχώματος, που χρησιμοποιούνται συνήθως για την αντιστήριξη των γαιών στο πόδι των πρανών επίχωσης, και στα τοιχία Ορύγματος, που χρησιμοποιούνται συνήθως για τη συγκράτηση των γαιών του πρανούς του ορύγματος. Η λειτουργία της εισαγωγής τοιχίων μπορεί να εκτελεστεί μαζικά για όλες τις διατομές του έργου.

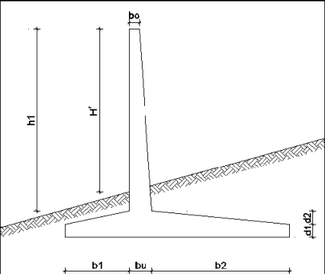

Γενικά τα τοιχία μπορούν να εισαχθούν, όπως και οι υπόλοιπες γραμμές. Μια άλλη μέθοδος εισαγωγής τοιχίου είναι η επιλογή από ένα πίνακα διαστάσεων του τοιχίου, βάσει της θέσης του μέσα σε μια διατομή. Με την επιλογή αυτή, μπορείτε να εισάγετε στην τρέχουσα διατομή ένα τοιχίο και να ορίσετε μόνο την απόσταση του τοιχίου από τον άξονα της διατομής. Το ύψος του τοιχίου, το είδος του τοιχίου και οι επιμέρους διαστάσεις του υπολογίζονται αυτόματα από το πρόγραμμα. Οι διαστάσεις επιλέγονται ανάλογα με το καθαρό ύψος του τοιχίου, από πίνακες τοιχίων, οι οποίοι περιέχουν γεωμετρικά χαρακτηριστικά ανάλογα με την επιτρεπόμενη τάση του εδάφους και την κλίση του πρανούς επίχωσης πίσω από το τοιχίο. Οι διαστάσεις που ορίζονται στους πίνακες αυτούς, έχουν ως εξής:





Για να εισάγετε ένα τοιχίο με τη μέθοδο αυτή εκτελέστε την εντολή Εισαγωγή τοιχίου, του μενού Λειτουργίες ή από τη γραμμή εργαλείων Γραμμές, πατήστε το κουμπί .



Με την εκτέλεση της εντολής, ανοίγει το πλαίσιο διαλόγου,





για να προσδιορίσετε τις παραμέτρους εισαγωγής του τοιχίου. Σημειώνεται ότι θα πρέπει να έχει προηγηθεί υπολογισμός της διατομής πριν την εισαγωγή του τοιχίου με αυτόν τρόπο.



Στην πτυσσόμενη λίστα Εργασία, ορίζεται η τυπική εργασία στην οποία θα ανήκει η γραμμή που θα εισαχθεί. Κάνοντας αριστερό κλικ πάνω στη λίστα εμφανίζονται όλες οι τυπικές εργασίες, που ανήκουν στην οικογένεια (ΤΟΙΧ), μια από τις οποίες πρέπει να επιλέξετε. Στην πτυσσόμενη λίστα Επιλεγμένος πίνακας, καθορίζεται ο πίνακας που θα χρησιμοποιηθεί για την επιλογή του κατάλληλου τοιχίου. Μπορείτε να επιλέξετε ανάμεσα στους δέκα πίνακες, οι οποίοι περιέχουν όλα τα γεωμετρικά στοιχεία των τοιχίων.



Στο πεδίο κειμένου Κλίση πρανούς μετά το τοιχίο πληκτρολογείτε την τιμή της κλίσης του πρανούς έξω από το τοιχίο. Πρανές έξω από το τοιχίο θα υπάρχει μόνο στην περίπτωση τοιχίου υποστήριξης. Στο πεδίο κειμένου Πρόσθετο ύψος τοιχίου πληκτρολογείστε το ύψος του τοιχίου, που θέλετε να εξέχει από το φυσικό έδαφος ή την άνω περιβάλλουσα κατά την τοποθέτηση του σε όρυγμα ή επίχωμα αντίστοιχα.



Σε κάθε περίπτωση επιλέξτε Εντάξει για να εισαχθεί το τοιχίο στη διατομή ή Ακύρωση για την ακύρωση της διαδικασίας. Με το πάτημα του κουμπιού Εντάξει, μεταφέρεστε στην οθόνη όπου θα πρέπει να καθορίσετε τη θέση του τοιχίου. Η μορφή και οι διαστάσεις του τοιχίου μεταβάλλονται κάθε φορά, ώστε να προσαρμοστεί στην υπάρχουσα γεωμετρία των γραμμών. Με αριστερό κλικ του ποντικιού οριστικοποιείτε τη θέση του τοιχίου ενώ με δεξί κλικ η διαδικασία σταματά χωρίς να εισαχθεί το τοιχίο.



Ιδιότητες των Γραμμών της Οικογένειας Εργασιών ΤΟΙΧ



Για τα τοιχία μπορείτε να επιλέξετε αν η παρουσία τους στη διατομή θα μεταβάλλει ή όχι τη Χωματουργικό. Στην περίπτωση που έχει επιλεγεί να μην επηρεάζεται η Χωματουργικό, η διαμόρφωση της τελευταίας είναι ανεξάρτητη του αν συναντά τη γραμμή του τοιχίου, ενώ στην αντίθετη περίπτωση η Χωματουργικό μεταβάλλεται, ανάλογα με το είδος και τη μορφή του τοιχίου. Αντίθετα οι Στρώσεις Οδοστρωσίας, τα Στερεά Εγκιβωτισμού και οι Επενδύσεις Πρανών σταματούν πάνω στη γραμμή του τοιχίου, είτε αυτό είναι ενεργό είτε όχι.



Για να τροποποιήσετε τις ιδιότητες ενός τοιχίου θα πρέπει να εκτελέσετε την εντολή Ιδιότητες, όταν αυτό είναι επιλεγμένο.

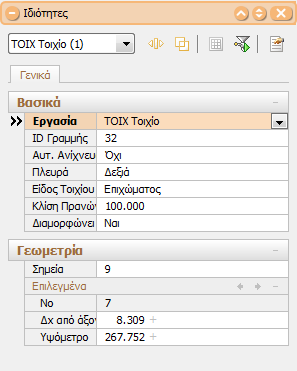

Στο παραπάνω σχήμα φαίνεται το πλαίσιο διαλόγου με τις ιδιότητες του τοιχίου, τις οποίες μπορείτε να μεταβάλλετε.



Για να καθορισθεί ότι η γραμμή του τοιχίου θα λαμβάνεται υπ' όψιν στη διαμόρφωση της Χωματουργικό, θα πρέπει από την πτυσσόμενη λίστα της ιδιότητας Διαμορφώνει Χωματουργικό, να επιλέξετε την τιμή Ναι. Σε αντίθετη περίπτωση επιλέγετε την τιμή Όχι (απενεργοποιημένο τοιχίο) και η γραμμή του τοιχίου θα υπάρχει στη διατομή (με σκοπό κυρίως την εμβαδομέτρηση της) αλλά δε θα μεταβάλλει τη Χωματουργικό. Για την περίπτωση που επιλέξετε Ναι (ενεργό τοιχίο), τότε η Χωματουργικό μεταβάλλεται από το πρώτο σημείο τομής της με τη γραμμή του Τοιχίου σύμφωνα με αυτά που ορίζονται στις υπόλοιπες ιδιότητες του τοιχίου.



Για να διαμορφωθεί ξανά η Χωματουργικό, σε περίπτωση ενεργοποίησης ή απενεργοποίησης του τοιχίου, θα πρέπει να υπολογιστεί ξανά η διατομή.



Εισαγωγή Πινάκων Τοιχίων



Η εισαγωγή πινάκων από αρχείο κειμένου μορφής ASCII, γίνεται επιλέγοντας από το μενού Αρχείο, το δευτερεύον μενού Εισαγωγή από ASCII και στη συνέχεια την εντολή Βιβλιοθήκης Τοιχίων. Στην οθόνη εμφανίζεται το πλαίσιο διαλόγου Εισαγωγή Βιβλιοθήκης Τοιχίων από ASCII. Επιλέξτε το αρχείο που θέλετε και στη συνέχεια πατήστε το κουμπί Άνοιγμα.

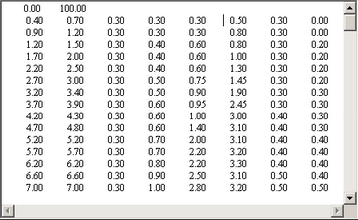

Το αρχείο πρέπει να έχει την εξής μορφή,





και επέκταση AST. Τα δεδομένα του τοιχίου σε ένα τέτοιο αρχείο είναι διατεταγμένα κατά ομάδες, ανάλογα με την επιτρεπόμενη τάση εδάφους και την κλίση του πρανούς του εδάφους πίσω από το τοιχίο. Κάθε ομάδα έχει στην πρώτη σειρά της δύο στοιχεία, τη γωνία του πρανούς σε μοίρες και την επιτρεπόμενη τάση εδάφους χωρισμένα τουλάχιστον με ένα κενό διάστημα (π.χ. 0 300). Στις επόμενες σειρές δίνονται οι διαστάσεις των τοιχίων σε σχέση με το ωφέλιμο ύψος του τοιχίου Η΄. Τα στοιχεία που δίνονται με τη σειρά είναι τα Η΄, h1, bo, bu, b1, b2, d1 και d2. Κατά την εισαγωγή του τοιχίου, το πρόγραμμα με βάση το Η΄ που έχει υπολογίσει, διαστασιολογεί το τοιχίο με τα υπόλοιπα στοιχεία της γραμμής του πίνακα που αντιστοιχούν στο Η΄. Το τέλος της κάθε ομάδας, ορίζεται με μία κενή γραμμή.



Πίνακες Τοιχίων Νέου Αρχείου



Οι πίνακες των τοιχίων ενός νέου έργου, εισάγονται και αυτοί από ένα αρχείο πινάκων τοιχίων (*.AST). Το αρχείο ορίζεται από το πλαίσιο διαλόγου Γενικές Επιλογές του μενού Εργαλεία. Συγκεκριμένα στην καρτέλα Διατομές, στο πεδίο Βιβλιοθήκη τοιχίων νέου έργου εμφανίζεται το πλήρες όνομα και η διαδρομή του αρχείου. Αν θέλετε να ορίσετε ένα νέο αρχείο πατήστε το κουμπί . Στην οθόνη θα εμφανισθεί ένα πλαίσιο διαλόγου όπου θα πρέπει να επιλέξετε το αρχείο τυπικών εργασιών. Όταν το επιλέξετε πατήστε το κουμπί Άνοιγμα, για να επιστρέψετε στο πλαίσιο διαλόγου Γενικές επιλογές και στη συνέχεια πατήστε το κουμπί Εντάξει, για να κλείσετε το πλαίσιο διαλόγου και να επιστρέψετε στο παράθυρο του προγράμματος.



Εξαγωγή Πινάκων Τοιχίων σε Αρχείο Κειμένου ASCII



Οι πίνακες των τοιχίων, μπορούν να αποθηκευθούν σε ένα εξωτερικό αρχείο κειμένου.



Πως να εξάγετε πίνακες τοιχίων σε αρχείο ASCII



1.Από το μενού Αρχείο, επιλέξτε το δευτερεύον μενού Εξαγωγή σε ASCII και εκτελέστε την εντολή Βιβλιοθήκης Τοιχίων.
2.Καθορίστε τη διαδρομή και το όνομα του αρχείου που θέλετε να αποθηκευτεί το αρχείο σας. Οι πίνακες των τοιχίων, θα εξαχθούν σε ένα αρχείο που θα έχει κατάληξη (*.AST).
3.Πατήστε ΟΚ για να γίνει η δημιουργία του αρχείου.
