Σχέδια

Previous pageReturn to chapter overviewNext page

Με τον όρο σχέδιο εννοούνται προδιαγεγραμμένες μορφές γραμμών, οι οποίες είναι αποθηκευμένες σε εσωτερική βιβλιοθήκη του προγράμματος και μπορείτε να τις εισάγετε σε μια διατομή ως νέα γραμμή. Τα σχέδια μπορούν να εισαχθούν στην εσωτερική βιβλιοθήκη είτε από κάποιο αρχείο κειμένου, είτε να δημιουργηθούν από το χρήστη.



Δημιουργία Εσωτερικής Βιβλιοθήκης Σχεδίων



Η αποθήκευση μιας γραμμής που ανήκει σε μια διατομή, στην εσωτερική βιβλιοθήκη σχεδίων ενός έργου, γίνεται επιλέγοντας τη γραμμή και εκτελώντας, από το μενού που εμφανίζεται αν κάνετε δεξί κλικ σε ένα σημείο της περιοχής σχεδίασης, την εντολή Προσθήκη στα σχέδια, που θα τη βρείτε στο υπομενού Εργαλεία.



Η εισαγωγή σχεδίων από αρχείο κειμένου, γίνεται επιλέγοντας από το μενού Αρχείο, το δευτερεύον μενού Εισαγωγή από ASCII και στη συνέχεια την εντολή Βιβλιοθήκης Σχεδίων. Στην οθόνη εμφανίζεται το πλαίσιο διαλόγου Βιβλιοθήκης Σχεδίων από ASCII. Επιλέξτε το αρχείο που θέλετε και στη συνέχεια πατήστε το κουμπί Άνοιγμα.

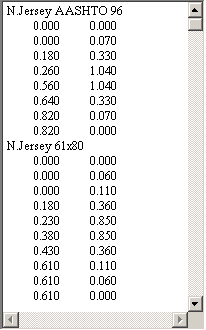

Το αρχείο κειμένου που περιέχει σχέδια έχει την εξής μορφή και επέκταση ADR. Τα δεδομένα του σχεδίου σε ένα τέτοιο αρχείο είναι διατεταγμένα κατά ομάδες. Κάθε ομάδα-σχέδιο έχει στην πρώτη σειρά το όνομα του σχεδίου. Στις επόμενες γραμμές ακολουθούν τα σημεία του σχεδίου. Σε κάθε γραμμή υπάρχουν δύο αριθμοί με τον πρώτο να είναι η συντεταγμένη Χ του σημείου και το δεύτερο η συντεταγμένη Υ, διαχωρισμένες μεταξύ τους, τουλάχιστον με ένα κενό διάστημα. Το τέλος της κάθε ομάδας - σχεδίου, ορίζεται με μία κενή γραμμή.



Η εισαγωγή σχεδίων μπορεί να γίνει και από το παράθυρο διαχείρισης των σχεδίων.





Εσωτερική Βιβλιοθήκη Σχεδίων Νέου Έργου



Τα σχέδια ενός νέου έργου, εισάγονται και αυτά από ένα εξωτερικό αρχείο σχεδίων (*.ADR). Ο καθορισμός του συγκεκριμένου αρχείου γίνεται, από το πλαίσιο διαλόγου Γενικές Επιλογές του μενού Εργαλεία. Συγκεκριμένα στην καρτέλα Διατομές και στο πεδίο Βιβλιοθήκη σχεδίων νέου έργου εμφανίζεται το πλήρες όνομα και η διαδρομή του αρχείου. Αν θέλετε να ορίσετε ένα νέο αρχείο πατήστε το κουμπί . Στην οθόνη θα εμφανισθεί ένα πλαίσιο διαλόγου όπου θα πρέπει να επιλέξετε το αρχείο σχεδίων. Όταν το επιλέξετε πατήστε το κουμπί Άνοιγμα, για να επιστρέψετε στο πλαίσιο διαλόγου Γενικές επιλογές και στη συνέχεια πατήστε το κουμπί Εντάξει για να κλείσετε το πλαίσιο διαλόγου και να επιστρέψετε στο παράθυρο του προγράμματος.



Διαχείριση Σχεδίων



Η διαχείριση των σχεδίων γίνεται από το παράθυρο της εντολής Βιβλιοθήκη Σχεδίων, που βρίσκεται στο μενού Παράμετροι.

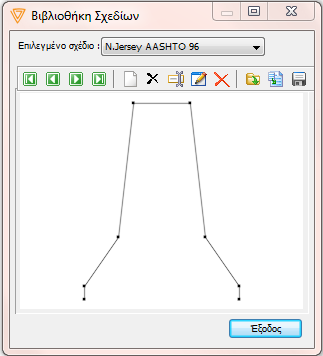

Με την εντολή αυτή, μπορείτε να δείτε και να τροποποιήσετε τα σχέδια που βρίσκονται στην εσωτερική βιβλιοθήκη ενός έργου. Η συγκεκριμένη εντολή ανοίγει το παράθυρο διαχείρισης στο οποίο περιέχονται όλα τα σχέδια του έργου. Στο κέντρο του παραθύρου εμφανίζεται το σχέδιο που είναι επιλεγμένο στην πτυσσόμενη λίστα επιλογής Επιλεγμένο Σχέδιο. Για να δείτε τα σχέδια χρησιμοποιείστε τη γραμμή εργαλείων στο επάνω αριστερό μέρος του πλαισίου . Με το πρώτο κουμπί εμφανίζεται το πρώτο σχέδιο. Με το δεύτερο το προηγούμενο σχέδιο (από αυτό που εμφανίζεται). Με το τρίτο, το επόμενο σχέδιο και με το τέταρτο το τελευταίο σχέδιο.

Μπορείτε να δώσετε μια νέα ονομασία στο επιλεγμένο σχέδιο με το κουμπί , με το οποίο εμφανίζεται ένα πλαίσιο διαλόγου, όπου συμπληρώνετε το όνομα που θέλετε να έχει το σχέδιο στη βιβλιοθήκη. Ακόμα μπορείτε να διαγράψετε το επιλεγμένο σχέδιο από τη βιβλιοθήκη του έργου με το κουμπί . Για τη διαγραφή όλων των σχεδίων πατήστε το κουμπί . Πρόσθετα μπορείτε να επεξεργαστείτε το επιλεγμένο σχέδιο με το κουμπί και να το εξάγετε σε αρχείο ASCII με το κουμπί .



Μπορείτε να εισάγετε σχέδια από αρχεία κειμένου ASCII, πατώντας το κουμπί . Αν θέλετε να εισάγετε τα σχέδια της βιβλιοθήκης σχεδίων κάποιου άλλου έργου του Tessera, πατήστε το κουμπί . Και στις δύο περιπτώσεις, θα εμφανιστεί το πλαίσιο διαλόγου όπου επιλέγετε το αρχείο που θέλετε και πατάτε το κουμπί Άνοιγμα.



Εξαγωγή Σχεδίων σε Αρχείο Κειμένου ASCII



Τα σχέδια της εσωτερικής βιβλιοθήκης σχεδίων ενός έργου, μπορούν να αποθηκευθούν σε ένα εξωτερικό αρχείο κειμένου.



Πως να εξάγετε τα σχέδια σε αρχείο ASCII



1.Από το μενού Αρχείο, επιλέξτε το δευτερεύον μενού Εξαγωγή σε ASCII και εκτελέστε την εντολή Βιβλιοθήκης Σχεδίων.
2.Καθορίστε τη διαδρομή και το όνομα του αρχείου στο οποίο θέλετε να αποθηκευθούν τα σχέδιά σας. Το αρχείο θα έχει κατάληξη ADR.
3.Πατήστε ΟΚ για να γίνει η δημιουργία του αρχείου.



Εισαγωγή Σχεδίου σε Διατομή

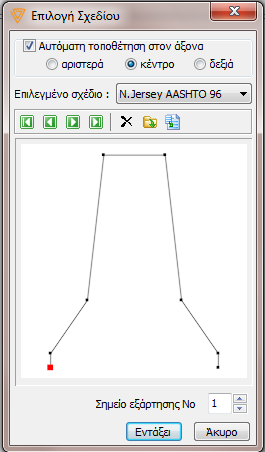

Για την εισαγωγή ενός σχεδίου σε μια διατομή, θα πρέπει να ακολουθήσετε τη διαδικασία της δημιουργίας γραμμής. Στο πλαίσιο διαλόγου ενεργοποιείστε το πεδίο επιλογής από βιβλιοθήκη. Πατώντας το κουμπί Εντάξει, στην οθόνη θα εμφανισθεί το πλαίσιο διαλόγου:





Από την πτυσσόμενη λίστα Επιλεγμένο Σχέδιο, επιλέγετε το σχέδιο που θα εισαχθεί. Τα κουμπιά της γραμμής εργαλείων που βρίσκετε ακριβώς από κάτω, έχουν τις ίδιες λειτουργίες με αυτές των κουμπιών του παράθυρου διαχείρισης.

Στο πεδίο Σημείο Εξάρτησης, ορίζετε το σημείο, του οποίου θα πρέπει να καθορίσετε τη θέση για να τοποθετηθεί το σχέδιο στη διατομή.

Πατώντας το κουμπί Εντάξει, το πλαίσιο διαλόγου κλείνει και στην οθόνη εμφανίζεται το σχέδιο, το οποίο θα πρέπει να τοποθετήσετε στη θέση που θέλετε, είτε επιλέγοντας ένα σημείο στην περιοχή σχεδίασης με το ποντίκι (συνίσταται στη συγκεκριμένη περίπτωση η ενεργοποίηση της προσέγγισης σε σημείο), είτε με τη βοήθεια της Φόρμα Εισαγωγής. Η λειτουργία αυτή μπορεί να εκτελεστεί μαζικά για όλες τις διατομές του έργου.
