Αναβαθμοί

Previous pageReturn to chapter overviewNext page

Η εντολή Εισαγωγή αναβαθμού του μενού Λειτουργίες, χρησιμοποιείται για την αυτόματη εισαγωγή αναβαθμού στην τρέχουσα διατομή. Η εντολή μπορεί να εκτελεστεί και με το πάτημα του κουμπιού , από τη γραμμή εργαλείων Γραμμές. Εκτελώντας την, δημιουργείται (αν είναι απαραίτητο για τη διατομή) μια γραμμή αναβαθμού, η οποία ανήκει υποχρεωτικά στην Τυπική Εργασία Αναβαθμός (ΑΝΒ). Η μορφή και ο τρόπος εισαγωγής των αναβαθμών καθορίζεται από τις παραμέτρους, που έχετε ορίσει στη καρτέλα Αναβαθμοί στις Προδιαγραφές Δρόμου. Η λειτουργία της εισαγωγής αναβαθμών μπορεί να εκτελεστεί μαζικά για όλες τις διατομές του έργου.



Προδιαγραφές Αναβαθμού

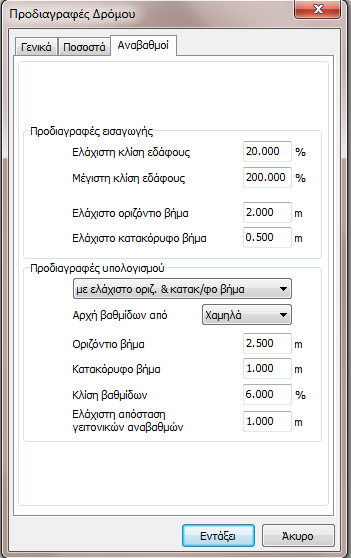

Για να ορίσετε τις προδιαγραφές με τις οποίες εισάγεται ο αναβαθμός, θα πρέπει να εκτελέσετε την εντολή Προδιαγραφές δρόμου, από το μενού Παράμετροι, και ακολούθως να μεταβείτε στην καρτέλα Αναβαθμοί. Το πλαίσιο διαλόγου που εμφανίζεται αποτελείται από δύο ενότητες.





Η ενότητα Προδιαγραφές εισαγωγής, περιέχει ρυθμίσεις που αφορούν τα κριτήρια με τα οποία το πρόγραμμα θα αποφασίσει την εισαγωγή ή όχι του αναβαθμού σε μια διατομή. Στα πεδία Ελάχιστη Κλίση Εδάφους (%) και Μέγιστη κλίση εδάφους, καθορίζετε την ελάχιστη και μέγιστη κλίση αντίστοιχα που απαιτείται να έχουν δύο διαδοχικά σημεία του φυσικού πρανούς, ώστε να εισαχθεί από το πρόγραμμα στο μεταξύ τους τμήμα, αναβαθμός. Στα πεδία Ελάχιστο οριζόντιο βήμα και Ελάχιστο κατακόρυφο βήμα, καθορίζετε την ελάχιστη οριζόντια και κατακόρυφη απόσταση αντίστοιχα, που πρέπει να έχουν δύο διαδοχικά σημεία του φυσικού εδάφους για να τοποθετηθεί μεταξύ αυτών αναβαθμός. Μεταξύ σημείων που ορίζουν κλίση μέσα στα όρια που έχετε ορίσει, αλλά η μεταξύ τους οριζόντια ή κάθετη απόσταση δεν ξεπερνά την ελάχιστη, δε γίνεται εισαγωγή αναβαθμού.



Η ενότητα Προδιαγραφές Υπολογισμού, περιέχει ρυθμίσεις σχετικές με τη μορφή που θα έχει ο αναβαθμός που θα εισαχθεί. Στο πεδίο Αρχή Βαθμίδων από καθορίζετε τον τρόπο εισαγωγής των βαθμίδων. Αν δηλαδή, την πρώτη πλήρη βαθμίδα θέλετε να την εισάγετε στο υψηλότερο ή στο χαμηλότερο σημείο του τμήματος που θα εισαχθεί ο αναβαθμός, επιλέγετε από την πτυσσόμενη λίστα επιλογής Ψηλά ή Χαμηλά αντίστοιχα. Στο πεδίο Οριζόντιο Βήμα καθορίζετε την οριζόντια απόσταση - πλάτος των βαθμίδων, ενώ στο πεδίο Κατακόρυφο Βήμα καθορίζετε το ύψος του αναβαθμού. Στο πεδίο Κλίση Βαθμίδων καθορίζετε την επίκλιση της κάθε βαθμίδας. Κατά την αυτόματη εισαγωγή του αναβαθμού, το πρόγραμμα προσδιορίζει με βάση τις προδιαγραφές εισαγωγής τα τμήματα που θα εισαχθούν οι γραμμές των αναβαθμών και στη συνέχεια διαμορφώνει τις γραμμές ανάλογα με τις προδιαγραφές αναβαθμού. Αν θέλετε στις περιπτώσεις που υπάρχουν, δύο γειτονικά τμήματα αναβαθμών να ενοποιούνται, συμπληρώστε στο πεδίο Ελάχιστη απόσταση γειτονικών αναβαθμών, την τιμή που επιθυμείτε. Το πρόγραμμα ενοποιεί αυτόματα κατά την εισαγωγή αναβαθμούς που απέχουν μεταξύ τους απόσταση μικρότερη της τιμής που εισάγατε στο πεδίο, ενώ αφήνει ανεπηρέαστους αναβαθμούς με απόσταση μεγαλύτερη της συγκεκριμένης τιμής.



Η μορφή των αναβαθμών καθορίζεται με βάση τη μέθοδο που επιλέγετε από την πτυσσόμενη λίστα στο επάνω μέρος της ενότητας Προδιαγραφές Αναβαθμού. Εάν επιλέξετε με ελάχιστο οριζόντιο βήμα, το πρόγραμμα δημιουργεί τους αναβαθμούς έτσι ώστε να έχουν πλάτος την τιμή που έχετε δώσει στο πεδίο Οριζόντιο Βήμα. Αν δεν είναι δυνατή η τήρηση αυτού (συνήθως στο τέλος της γραμμής), ο αναβαθμός που δημιουργείται έχει πλάτος μεγαλύτερο και σε καμία περίπτωση μικρότερο. Αντίστοιχη είναι και η επιλογή με ελάχιστο κατακόρυφο βήμα, μόνο που εδώ σταθερό μένει το ύψος της βαθμίδας η τιμή της οποίας δίνεται στο πεδίο Κατακόρυφο Βήμα. Με την επιλογή με ελάχιστο οριζόντιο και κατακόρυφο βήμα, το πρόγραμμα τοποθετεί τις βαθμίδες ώστε να έχουν το πλάτος του πεδίου Οριζόντιο Βήμα, αλλά να έχουν κατ' ελάχιστον το ύψος του πεδίου Κατακόρυφο Βήμα. Αν αυτό δε μπορεί να τηρηθεί, το πρόγραμμα θα αυξήσει το πλάτος των βαθμίδων.
