Διατομές > Υπολογισμός Διατομών

Ο υπολογισμός των διατομών συνίσταται στη δημιουργία των βασικών μερών των γραμμών από το χρήστη ή από το πρόγραμμα, στην επέκταση ή αποκοπή τμημάτων των γραμμών αυτών, ώστε να δημιουργήσουν μεταξύ τους κλειστές επιφάνειες καθώς και στην εμβαδομέτρηση των επιφανειών αυτών. Η λειτουργία του υπολογισμού μιας διατομής και ο καθορισμός των παραμέτρων υπολογισμού εκτελείται μέσα από το παράθυρο διαχείρισης Στοιχεία Διατομών. Η λειτουργία αυτή μπορεί να εκτελεστεί μαζικά για όλες τις διατομές του έργου.

Πριν ζητήσετε από το πρόγραμμα να "κλείσει" τη διατομή, πατώντας το κουμπί , πρέπει πρώτα να καθορίσετε τον τύπο της διατομής, επιλέγοντάς τον από την πτυσσόμενη λίστα Τύπος Διατομής.

Μπορείτε να επιλέξετε ανάμεσα στους τύπους με Σημεία με Τυπική, με Τυπ. Οδοστρωσίας, από Σύνθετο Δρόμο. Αν επιλέξετε κάποια από τις περιπτώσεις τυπικών διατομών θα πρέπει να επιλέξετε την τυπική που θα εφαρμοσθεί από την πτυσσόμενη λίστα.

Ο τύπος διατομής καθορίζει τον τρόπο δράσης του προγράμματος κατά τον υπολογισμό, ως εξής:

•	Όταν ο τύπος διατομής είναι με Σημεία, το πρόγραμμα δεν δημιουργεί νέες γραμμές, αλλά προεκτείνει ή αποκόπτει τις υφιστάμενες υπολογίζοντας και τις αντίστοιχες ποσότητες.

•

Στον τύπο με Τυπική, το πρόγραμμα, διαγράφει τις υπάρχουσες γραμμές που έχουν εισαχθεί αυτόματα από τη χρήση της προηγούμενης τυπικής διατομής (συνήθως οικογένειες ΣΟ, ΣΕΓΚ, ΤΕΧ, ΣΤΡΓ και ΕΠΝΔ) και δημιουργεί νέες βάσει της νέας εφαρμοσμένης τυπικής. Αν τυχόν υπάρχουν γραμμές οι οποίες έχουν εισαχθεί χειροκίνητα στη διατομή, αυτές δε διαγράφονται και χρησιμοποιούνται στη διαμόρφωση της διατομής. Οι γραμμές οι οποίες εισάγονται στη διατομή και ο τρόπος που θα υπολογιστούν έχουν άμεση σχέση με την τυπική διατομή που επιλέγετε να εφαρμοστεί.

•

Κατά τον υπολογισμό με Τυπική Οδοστρωσίας, η λειτουργία είναι παρόμοια με αυτήν του υπολογισμού με Τυπική, μόνο που εφαρμόζεται το τμήμα οδοστρωσίας της τυπικής (που αντιστοιχεί σε όρυγμα ή επίχωμα) σε κάθε διατομή αφήνοντας τη γραμμή Χωματουργικό αμετάβλητη όπως αυτή υπήρχε πριν την εφαρμογή της τυπικής οδοστρωσίας.

•	Όταν ο τύπος διατομής είναι από Σύνθετο Δρόμο, το πρόγραμμα δεν κάνει κανένα υπολογισμό καθώς όλες οι γραμμές και ποσότητες έχουν προκύψει από την επεξεργασία της αντίστοιχης σύνθετης διατομής (έκδοση Professional μόνο).

Παράμετροι Υπολογισμού Διατομής

Οι διατομές, όπως και οι τυπικές διατομές, αποτελούνται από τέσσερις ενότητες: τους κλάδους, τα φυτικά, τα πρανή και τις οδοστρωσίες. Η μορφή των στοιχείων αυτών καθορίζεται από τις καρτέλες του παράθυρου διαχείρισης Στοιχεία Διατομών, οι οποίες είναι οι εξής:

Κλάδοι: Οι διατομές χωρίζονται σε μονού και διπλού κλάδου. Μια διατομή είναι μονού κλάδου στην περίπτωση που το οδόστρωμά της είναι ενιαίο. Στις διατομές ενός κλάδου στο μέσο της διατομής εμφανίζεται ένας άξονας, στον οποίο εφαρμόζεται και το υψόμετρο της ερυθράς. Οι διατομές μονού κλάδου χωρίζονται σε δύο τμήματα το αριστερό και το δεξί. Στην περίπτωση που το οδόστρωμα είναι διαχωρισμένο η διατομή είναι διπλού κλάδου. Οι δύο κλάδοι, μπορεί να απέχουν μεταξύ τους μια σταθερή απόσταση ή και να μεταβάλλεται η απόσταση τους από διατομή σε διατομή. Για μια συγκεκριμένη διατομή οι παράμετροι ορίζονται από την καρτέλα Κλάδοι του παράθυρου διαχείρισης Στοιχεία Διατομών.

Στις διατομές διπλού κλάδου εμφανίζεται και πάλι ο κεντρικός άξονας, υπάρχουν όμως και δύο βοηθητικοί ημιάξονες ένας αριστερά του κεντρικού και ένας δεξιά του, που αντιστοιχούν σε κάθε κλάδο. Το υψόμετρο ερυθράς εφαρμόζεται σε αυτούς τους δύο ημιάξονες. Κάθε κλάδος της διατομής χωρίζεται σε δύο τμήματα το αριστερό και το δεξί.

Φυτικά: Τον τύπο των φυτικών μπορείτε να τον ορίσετε με τέσσερις διαφορετικούς τρόπους. Στους πρώτους τρεις τρόπους τα φυτικά δημιουργούνται αυτόματα από το πρόγραμμα και είναι παράλληλα με τη γραμμή του Φυσικού Εδάφους. Με τον τέταρτο τρόπο μπορείτε να δημιουργήσετε μια γραμμή ανεξάρτητη. Η επιλογή ενός από τους τέσσερις τρόπους γίνεται από την καρτέλα Φυτικά του παράθυρου διαχείρισης Στοιχεία Διατομών.

Μπορείτε να επιλέξετε αν θα εκτείνονται παράλληλα με τη γραμμή Φυσικό Έδαφος και κατά τμήματα (ορίζονται από το χρήστη) ή σε ζώνη από τον άξονα του δρόμου ή σε ζώνη από τα σημεία τομής της Χωματουργικό με το φυσικό έδαφος ή τέλος αν θα είναι μια γραμμή κάτω από το Φυσικό με τη δικιά της γεωμετρία. Και για τις τρεις πρώτες περιπτώσεις δίνετε το βάθος των φυτικών, ενώ για τις περιπτώσεις όπου έχετε φυτικά σε ζώνη από τον άξονα ή τα πρανή, δίνετε και τις αποστάσεις δεξιά και αριστερά για τα ορύγματα και τα επιχώματα ξεχωριστά. Αν δε θέλετε να υπάρχουν φυτικά δώστε την τιμή μηδέν, στο πεδίο κειμένου Βάθος. Όλες οι τιμές είναι σε μέτρα (m). Αν τα φυτικά έχουν οριστεί να είναι κατά τμήματα τότε πρέπει με το ποντίκι να ορίσετε, στην περιοχή σχεδίασης της διατομής, ποια θα είναι αυτά τα τμήματα. Επιλέξτε τη γραμμή των φυτικών και συγκεκριμένα το δεξί σημείο του τμήματος που θέλετε να τροποποιήσετε, και από το μενού που εμφανίζεται αν κάνετε δεξί κλικ στην περιοχή σχεδίασης, εκτελέστε την εντολή Αλλαγή Φυτικών. Έτσι θα ορίσετε την ύπαρξη ή όχι των φυτικών στο συγκεκριμένο τμήμα.

Διατομή με Σημεία

Αν ο τύπος της διατομής είναι με Σημεία τότε κατά την εύρεση των τομών το πρόγραμμα δε διαγράφει καμία γραμμή και προσπαθεί προεκτείνοντας ή κόβοντας (extend ή trim) τις κατάλληλες γραμμές να κλείσει τη διατομή. Στους υπολογισμούς αυτού του τύπου θα πρέπει να ορίσετε τις παραμέτρους σχετικά με τους κλάδους και τα φυτικά.

Το υψόμετρο καταστρώματος δε μπορεί να οριστεί παραμετρικά, στην περίπτωση που ο τύπος της διατομής είναι με Σημεία (δε γίνεται χρήση της τυπικής διατομής). Ως υψόμετρο ερυθράς, λαμβάνεται το υψόμετρο του σημείου τομής του άξονα (ή των ημιαξόνων για διατομές διπλού κλάδου) με τη Χωματουργικό.

Στην περίπτωση που η διατομή σας είναι διπλού κλάδου για να εμφανίζονται οι δύο ημιάξονες, θα πρέπει να ορίσετε τις αποστάσεις τους από τον κύριο άξονα της διατομής.

Διατομή με Τυπική

Επιλέγοντας τον υπολογισμό με Τυπική, οι υπάρχουσες γραμμές οδοστρωσίας που έχουν εισαχθεί αυτόματα από το πρόγραμμα και η Χωματουργικό, ανεξάρτητα του τρόπου εισαγωγής της διαγράφονται και δημιουργούνται ξανά βάσει της τυπικής διατομής, που επιλέγετε. Ο υπολογισμός μιας διατομής με βάση μια τυπική διατομή, δεν περιορίζει το χρήστη. Μπορείτε αν θέλετε σε μια διατομή που εφαρμόζεται μια τυπική διατομή, να επιλέξετε κάποιες παραμέτρους διαφορετικές από αυτές που έχετε ορίσει μέσα στην τυπική διατομή, χωρίς να αλλάξετε την ίδια την τυπική.

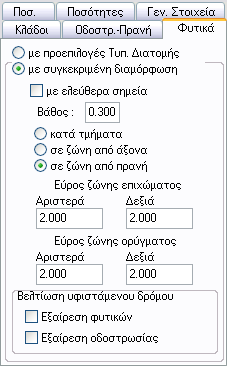

Όσον αφορά τον καθορισμό των φυτικών, στην καρτέλα Φυτικά, μπορείτε να επιλέξετε να εφαρμοστούν οι ρυθμίσεις που έχετε επιλέξει για την τυπική διατομή, ενεργοποιώντας το πεδίο ελέγχου με προεπιλογές Τυπ. Διατομής. Αν θέλετε η διαμόρφωση των φυτικών να γίνει με διαφορετικό τρόπο σε μια συγκεκριμένη διατομή, ενεργοποιείτε το πεδίο ελέγχου με συγκεκριμένη διαμόρφωση και καθορίζετε τον τρόπο με τον οποίο θα υπολογιστούν τα φυτικά.

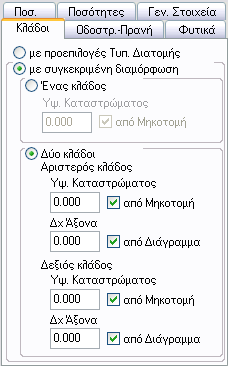

Για τον καθορισμό των κλάδων και του υψομέτρου της ερυθράς στον άξονα (ή στους ημιάξονες), από την καρτέλα Κλάδοι, μπορείτε και πάλι να επιλέξετε ανάμεσα στις προεπιλογές της τυπικής και σε συγκεκριμένη διαμόρφωση, ενεργοποιώντας το αντίστοιχο πεδίο ελέγχου. Στη δεύτερη περίπτωση μπορείτε να επιλέξετε για μια διατομή να είναι ενός ή δύο κλάδων ενεργοποιώντας το αντίστοιχο πεδίο ελέγχου. Για τον ορισμό του υψομέτρου της ερυθράς, πληκτρολογήστε την τιμή που θέλετε, στο πεδίο Υψ. Ερυθράς (απόλυτος τρόπος). Στην περίπτωση που θέλετε η τιμή του υψομέτρου του καταστρώματος να είναι σχετική ως προς το διάγραμμα ερυθράς της μηκοτομής, ενεργοποιήστε το πεδίο ελέγχου Από Μηκοτομή (σχετικός τρόπος). Για την περίπτωση των δύο κλάδων αν οι δύο ημιάξονες θέλετε να απέχουν μια σταθερή απόσταση από τον κεντρικό άξονα της διατομής τότε πληκτρολογείτε την απόσταση στο πεδίο κειμένου Δx άξονα για τον αριστερό και το δεξί κλάδο αντίστοιχα. Αν αυτή η απόσταση δεν είναι σταθερή υπάρχει η δυνατότητα να υπολογίζεται από το πρόγραμμα ανάλογα με τη Χ.Θ. της διατομής και με βάση ένα συγκεκριμένο διάγραμμα. Για να γίνει αυτό θα πρέπει να ενεργοποιήσετε το πεδίο ελέγχου Από Διάγραμμα και το πρόγραμμα θα υπολογίσει την απόσταση που προκύπτει από το διάγραμμα Δχ αριστερού ημιάξονα ή Δχ δεξιού ημιάξονα αντίστοιχα.

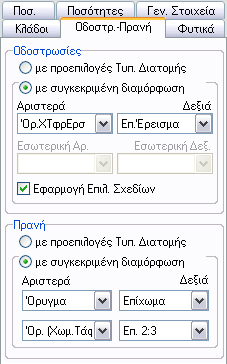

Για τη δημιουργία των γραμμών της οδοστρωσίας και των πρανών θα πρέπει να ορίσετε τις παραμέτρους τους. Αυτό γίνεται από την καρτέλα Οδοστρ. - Πρανή όπου υπάρχουν δύο ενότητες, μια που αναφέρεται στις Οδοστρωσίες και μια στα Πρανή. Και εδώ μπορείτε να επιλέξετε για κάθε ενότητα είτε να εφαρμοστεί αυτούσια η τυπική ενεργοποιώντας το πεδίο ελέγχου με προεπιλογές Τυπ. Διατομής, είτε να εφαρμοστεί κάποια συγκεκριμένη διαμόρφωση για μια διατομή.

Επιπλέον μπορείτε από το πεδίο Εφαρμογή Επιλ. Σχεδίων να απενεργοποιήσετε, στην επιλεγμένη διατομή, τα σχέδια που έχουν εφαρμοσθεί βάσει της τυπικής. Στην περίπτωση που θέλετε να τα επανεμφανίσετε ενεργοποιήστε το πεδίο αυτό.

Οδοστρωσίες: Πρόκειται για το σύνολο των γραμμών και κατασκευών, που βρίσκονται πάνω από τη Χωματουργικό καθώς και το τμήμα της Στέψης της Χωματουργικό. Οι συγκεκριμένες γραμμές απαρτίζουν το οδόστρωμα της διατομής και μπορούν να δημιουργηθούν είτε από το χρήστη άμεσα σε μια διατομή, είτε μέσα στην τυπική και να εφαρμοστούν έπειτα στη διατομή.

Πρανή: Η συγκεκριμένη ενότητα αφορά τα κεκλιμένα τμήματα της Χωματουργικό. Η διαμόρφωσή τους μπορεί να γίνει είτε με ορισμό μιας αλληλουχίας κλίσεων μέσα από την τυπική είτε με άμεσο σχεδιασμό σε μια συγκεκριμένη διατομή από το χρήστη. Τα πρανή εφαρμόζονται μέχρι να βρεθεί τομή με την τελική περιβάλλουσα φυσικού. Οι διαμορφώσεις τους είναι διαφορετικές για το όρυγμα και για το επίχωμα.

Όπως θα δείτε αναλυτικά στο επόμενο κεφάλαιο, μια τυπική διατομή στο Anadelta Tessera, μπορεί να περιέχει πολλά σετ οδοστρωσίας και πολλά σετ πρανών. Επιλέγεται, όμως, πάντα ένα σετ οδοστρωσιών ή πρανών το οποίο εφαρμόζεται αρχικά όταν η συγκεκριμένη τυπική αντιστοιχίζεται σε μια διατομή. Στη συνέχεια υπάρχει η δυνατότητα σε μια συγκεκριμένη διατομή να επιλέξετε οποιαδήποτε από τις προκαθορισμένες μορφές που έχετε ορίσει μέσα στην τυπική για να εφαρμοστεί τόσο στην αριστερή, όσο και στη δεξιά μεριά κάθε κλάδου, ενεργοποιώντας το πεδίο επιλογής με συγκεκριμένη διαμόρφωση και επιλέγοντας τη μορφή που επιθυμείτε από τις αντίστοιχες πτυσσόμενες λίστες. Το ίδιο ισχύει και για τα πρανή. Δηλαδή μπορείτε και εδώ, ενεργοποιώντας το πεδίο επιλογής με συγκεκριμένη διαμόρφωση να επιλέξετε από τις πτυσσόμενες λίστες το είδος της διαμόρφωσης (όρυγμα ή επίχωμα) και στη συνέχεια να επιλέξετε από την πτυσσόμενη λίστα την ακολουθία κλίσεων για τη συγκεκριμένη διαμόρφωση, που θέλετε να εφαρμόσετε.

Διατομή με Τυπική Οδοστρωσίας

Ο τρόπος υπολογισμού με τυπική οδοστρωσίας είναι ίδιος με αυτόν της τυπικής με τη διαφορά ότι δεν διαγράφεται η εργασία Χωματουργικό. Δηλαδή κατά τους υπολογισμούς το πρόγραμμα χρησιμοποιεί από την τυπική διατομή, όλα τα στοιχεία που αφορούν την οδοστρωσία αλλά όχι και τη Χωματουργικό. Η Χωματουργικό υπολογίζεται, όπως στην περίπτωση υπολογισμού με Σημεία.

Όσον αφορά τις ρυθμίσεις που μπορείτε να κάνετε ισχύει ότι και για τη διατομή με τυπική, μόνο που εδώ η ενότητα Πρανή είναι απενεργοποιημένη.

Οι γραμμές οι οποίες αφορούν την οδοστρωσία είναι οι γραμμές τύπου Σ.Ο. (Στρώσεις οδοστρωσίας), ΕΠΝΔ (επενδύσεις), ΣΕΓΚ (στερεά εγκιβωτισμού). Για το "κλείσιμο" των υπόλοιπων γραμμών (π.χ. αναβαθμοί, εξυγιάνσεις, ακατάλληλα κ.α.), ο τύπος της διατομής δεν παίζει κανένα ρόλο μια και αυτές είναι ανεξάρτητες της εφαρμογής της τυπικής διατομής.

Ιδιότητες Υπολογισμών των Γραμμών

Κάθε γραμμή που ανήκει σε μία από τις οικογένειες ΣΟ (στρώση οδοστρωσίας) και ΣΕΓΚ (στερεό εγκιβωτισμού), έχει κάποιες επιπλέον ιδιότητες από αυτές που καθορίζονται από τις τυπικές εργασίες και οι οποίες παίζουν ρόλο στον υπολογισμό - κλείσιμο των συγκεκριμένων γραμμών και κατ' επέκταση των διατομών που τις περιέχουν. Τις ιδιότητες αυτές μπορείτε να τις ορίσετε στα πλαίσια διαλόγου,

τα οποία εμφανίζονται αν επιλέξετε Ιδιότητες γραμμής, από το μενού που εμφανίζεται με δεξί κλικ όταν είναι επιλεγμένη μια γραμμή της οικογένειας ΣΟ ή ΣΕΓΚ, αντίστοιχα.

Εξαιτίας της δυνατότητας ύπαρξης δύο κλάδων σε μία διατομή, βασική πληροφορία για μία γραμμή των παραπάνω οικογενειών είναι ο κλάδος που ανήκει. Αν πρόκειται για διατομή ενός κλάδου έχετε την επιλογή Μοναδικός, ενώ αν είναι δύο κλάδων επιλέγετε Αριστερός, Δεξιός και Αόριστος, ανάλογα με τον κλάδο που ανήκει η γραμμή. Ακόμα υπάρχει το πεδίο ορισμού της πλευράς στην οποία ανήκει η γραμμή, όπου μπορείτε να επιλέξετε ανάμεσα σε Αριστερή, Δεξιά, Κέντρο και Αόριστη. Τέλος, αν η γραμμή ανήκει στα στερεά εγκιβωτισμού (ΣΕΓΚ), πρέπει να καθορίσετε αν το στερεό θα πατά σε κάποια στρώση οδοστρωσίας ή αν θα τη διαμορφώνει. Για την περίπτωση που πατά σε κάποια γραμμή, για να προσδιορίσετε τη συγκεκριμένη γραμμή, επιλέγετε το πεδίο Γραμμή που πατά και αφού πατήσετε το κουμπί με τις τρεις τελείες που εμφανίζεται στα αριστερά του πεδίου, επιλέγετε με το δείκτη του ποντικιού από την περιοχή σχεδίασης τη γραμμή στην οποία θα πατάει το στερεό εγκιβωτισμού. Το πεδίο ενημερώνεται με ένα νούμερο που αντιστοιχεί στη συγκεκριμένη γραμμή και αφού πατήσετε υπολογισμό της τυπικής το στερεό θα πατήσει πάνω της.

Ειδικά για τα στερεά εγκιβωτισμού η πλευρά του κλάδου στην οποία ανήκουν ορίζει και τη συμπεριφορά των στρώσεων όταν συναντούν τα στερεά. Έτσι αν είναι Αριστερή ή Δεξιά οι στρώσεις που συναντούν αυτό το στερεό τερματίζουν σε αυτό και δε συνεχίζουν από την άλλη πλευρά του στερεού προς το εξωτερικό του δρόμου. Αντίθετα όταν το στερεό είναι στο Κέντρο, τότε οι στρώσεις που συναντά μέχρι τη στρώση έδρασης χωρίζονται αυτόματα σε δύο ίδιες, μία αριστερά και μία δεξιά του στερεού.

Όπως θα δείτε και με περισσότερες λεπτομέρειες σε επόμενο κεφάλαιο, που μιλάμε για τις τυπικές διατομές, όλες οι παραπάνω γραμμές ταξινομούνται κατά σειρά υπολογισμού. Στην περίπτωση που η διατομή προκύπτει με εφαρμογή κάποιας τυπικής (με Τυπική ή με Τυπική Οδοστρωσίας) η σειρά υπολογισμού για κάθε γραμμή είναι προκαθορισμένη. Στην περίπτωση που η διατομή υπολογίζεται με Σημεία, οι γραμμές των παραπάνω οικογενειών έχουν σειρά υπολογισμού αντίστοιχη με τη χρονική σειρά δημιουργίας ή εισαγωγής των γραμμών. Για να έχετε το επιθυμητό αποτέλεσμα θα πρέπει να ορίσετε μόνοι σας τη σειρά υπολογισμού. Αυτό γίνεται αν εκτελέσετε, όπως και πριν την εντολή Ιδιότητες γραμμής και επιλέξετε το πεδίο Σειρά Υπολογισμού. Αφού πατήσετε το κουμπί με τις τρεις τελείες που εμφανίζεται στα αριστερά του πεδίου, επιλέγετε με το δείκτη του ποντικιού από την περιοχή σχεδίασης τη γραμμή μετά από την οποία θέλετε να υπολογιστεί η επιλεγμένη γραμμή.

Ποσοστά Προϊόντων Εκσκαφής

Τα ποσοστά των προϊόντων εκσκαφής της τρέχουσας διατομής ορίζονται από την καρτέλα Ποσ., του παράθυρου διαχείρισης Στοιχεία Διατομών.

Στα πεδία της καρτέλας πληκτρολογείτε τα ποσοστά των προϊόντων εκσκαφής, τα οποία μπορούν να διαχωριστούν το μέγιστο σε πέντε κατηγορίες. Εάν αλλάξετε τα ποσοστά, θα πρέπει να πατήσετε, ξανά το κουμπί Υπολογισμός, έτσι ώστε να υπολογιστούν οι νέες ποσότητες. Τα ποσοστά προϊόντων εκσκαφής μπορούν να οριστούν και μαζικά για όλες τις διατομές.
