Navigation:  Διατομές > Δημιουργία - διαχείριση διαγραμμάτων

Η ενημέρωση των διατομών από τη μηκοτομή έχει την έννοια της εισαγωγής του διαγράμματος της μηκοτομής. Το διάγραμμα αυτό περιέχει όλα τα στοιχεία της μηκοτομής (κορυφές, ακτίνες καμπυλότητας) και χρησιμεύει για τον καθορισμό του υψομέτρου του καταστρώματος σε κάθε διατομή.



Πως να ενημερώσετε τις Διατομές από τη Μηκοτομή





Η ενημέρωση των Διατομών από τη Μηκοτομή, μπορεί να γίνει και μέσω της εντολής Διαχείριση, που βρίσκεται στο μενού Έργο. Με την εκτέλεση της εντολής εμφανίζεται το αντίστοιχο πλαίσιο διαλόγου. Η ενημέρωση γίνεται είτε πατώντας το κουμπί Από Μηκοτομή σε Διατομές της ενότητας Γρήγορη Ενημέρωση της καρτέλας Ενημερώσεις, είτε πατώντας το κουμπί Ενημέρωση της ενότητας Ενημέρωση, αφού έχετε επιλέξει από τις δύο πτυσσόμενες λίστες της ενότητας Από Μηκοτομή και Σε Διατομές. Με τον τελευταίο τρόπο, μπορείτε να επιλέξετε, αν θα ενημερωθούν εκτός από την ερυθρά και τα διαγράμματα και οι Χ.Θ. των διατομών του δρόμου ενεργοποιώντας ή απενεργοποιώντας τα αντίστοιχα πεδία επιλογής. Τις παραπάνω εντολές, μπορείτε να τις χρησιμοποιήσετε για την εκ νέου ενημέρωση των Διατομών στην περίπτωση που γίνει οποιαδήποτε αλλαγή στο χώρο εργασίας Μηκοτομή.



Πρόσθετα μπορείτε να ενεργοποιήσετε τον αντίστοιχο Αυτματισμό από το παράθυρο της Διαχείρισης Έργου του μενού Έργο, και όλες οι αλλαγές που λαμβάνουν χώρα στην καρτέλα της Μηκοτομής να ενημερώνουν αυτόματα τις Διατομές για το υψόμετρο της τρέχουσας Μηκοτομής χωρίς να απαιτούνται τα άνωθεν βήματα.



Σημειώνεται ότι το διάγραμμα μηκοτομής μπορεί να δημιουργηθεί αλλά και να τροποποιηθεί και μέσα από το χώρο εργασίας των διατομών.



Διαχείριση Διαγραμμάτων Διατομών



Το διάγραμμα της μηκοτομής, όπως επίσης και όλα τα διαγράμματα με τα οποία εφοδιάζονται οι Διατομές, κατά την ενημέρωσή τους από τους άλλους δύο χώρους εργασίας, μπορείτε να τα δείτε και από το παράθυρο διαχείρισης των διαγραμμάτων. Εξάλλου από το ίδιο παράθυρο, μπορείτε να δημιουργήσετε τα δικά σας διαγράμματα για να τα χρησιμοποιήσετε είτε κατά τον υπολογισμό των διατομών με βάση την τυπική διατομή, είτε σε λειτουργίες που γίνονται με βάση διαγράμματα.



Εκτελώντας την εντολή Διαγράμματα, του μενού Παράμετροι, εμφανίζεται στην οθόνη το παράθυρο διαχείρισης. Τα διαγράμματα που τροποποιείτε ή δημιουργείτε με αυτόν τον τρόπο, μπορούν να αντιγραφούν στη Μηκοτομή και την Οριζοντιογραφία, με τη βοήθεια της εντολής Διαχείριση.



Εισαγωγή Διαγραμμάτων Διατομών από Αρχεία Κειμένου



Η εισαγωγή διαγραμμάτων από αρχείο κειμένου μορφής ASCII, γίνεται επιλέγοντας από το μενού Αρχείο, το δευτερεύον μενού Εισαγωγή από ASCII, και στη συνέχεια την εντολή Διαγραμμάτων. Στην οθόνη εμφανίζεται ένα πλαίσιο διαλόγου όπου αφού επιλέξετε το αρχείο διαγραμμάτων που θέλετε, πατήστε το κουμπί Άνοιγμα.

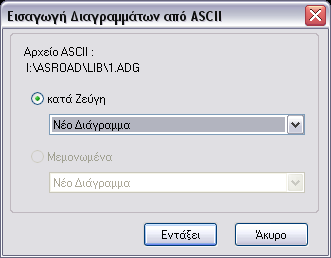

Στην οθόνη, θα εμφανιστεί το πλαίσιο διαλόγου,





από όπου θα πρέπει να επιλέξετε τη μορφή του αρχείου.

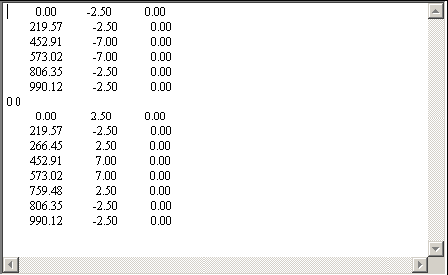

Το αρχείο πρέπει να έχει την εξής μορφή,





και επέκταση ADG. Τα δεδομένα του διαγράμματος, σε ένα τέτοιο αρχείο είναι διατεταγμένα σε τρεις στήλες. Σε κάθε γραμμή υπάρχουν τρεις αριθμοί με τον πρώτο να είναι η Χ.Θ. ενός σημείου του διαγράμματος, το δεύτερο η τιμή του μεγέθους του διαγράμματος και τον τρίτο η τιμή της ακτίνας στρογγύλευσης στο σημείο, διαχωρισμένα μεταξύ τους, με τουλάχιστον ένα κενό διάστημα. Διαγράμματα στα οποία γίνεται διαχωρισμός σε αριστερό και δεξί μπορούν να βρίσκονται στο ίδιο αρχείο. Το τέλος της κάθε ομάδας - διαγράμματος, ορίζεται με μία γραμμή στην οποία υπάρχουν δύο μηδενικά. Αν στο αρχείο κειμένου υπάρχει ένα διάγραμμα ενεργοποιήστε το πεδίο επιλογής Μεμονωμένα και από την πτυσσόμενη λίστα επιλέξτε το διάγραμμα στο οποίο θέλετε να εισαχθούν τα δεδομένα του αρχείου κειμένου. Αν στο αρχείο κειμένου υπάρχουν και τα δύο διαγράμματα (αριστερό και δεξί), ενεργοποιήστε το πεδίο επιλογής κατά Ζεύγη και από την αντίστοιχη πτυσσόμενη λίστα επιλέξτε το διάγραμμα που θα αποθηκευτούν τα δεδομένα.



Πατώντας το κουμπί Εντάξει, το διάγραμμα θα εισαχθεί στο αρχείο. Αν είχατε επιλέξει από την πτυσσόμενη λίστα επιλογής Νέο διάγραμμα, στην οθόνη εμφανίζονται τα ανάλογα πλαίσια διαλόγου στα οποία θα πρέπει να πληκτρολογήσετε τα ονόματα των διαγραμμάτων που θα εισαχθούν. Πληκτρολογείστε το όνομα του κάθε διαγράμματος και πατήστε το κουμπί ΟΚ.



Εξαγωγή Διαγραμμάτων Διατομών σε Αρχεία Κειμένου



Τα σχέδια, μπορούν να αποθηκευθούν σε ένα εξωτερικό αρχείο κειμένου.



Πως να εξάγετε τα σχέδια σε αρχείο ASCII
