Κατά τον υπολογισμό της διατομής το πρόγραμμα υπολογίζει το μήκος και το εμβαδόν κάθε γραμμής της διατομής. Το εμβαδό μπορείτε να το επιλέξετε από την περιοχή σχεδίασης με αριστερό κλικ πάνω στην περιοχή του. Με την επιλογή του εμβαδού η περιοχή που καταλαμβάνει, γεμίζει με χρώμα. Στο κάτω μέρος της Γραμμής κατάστασης εμφανίζονται τα στοιχεία του επιλεγμένου εμβαδού.



Ένας συνοπτικός έλεγχος όλων των υπολογισμένων ποσοτήτων (μήκος - εμβαδό) της τρέχουσας διατομής, όπως αυτές αντιστοιχίζονται στις στήλες του πίνακα χωματισμών, μπορεί να γίνει από την καρτέλα Ποσότητες, του παράθυρου διαχείρισης Στοιχεία Διατομής.





Όλες τις υπολογισμένες ποσότητες της τρέχουσας διατομής, μπορείτε να τις δείτε αναλυτικά στο παράθυρο της εντολής Ποσότητες, που βρίσκεται στο μενού Λειτουργίες.

Με την εκτέλεση της εντολής στην οθόνη εμφανίζεται ένα παράθυρο που έχει δύο καρτέλες:

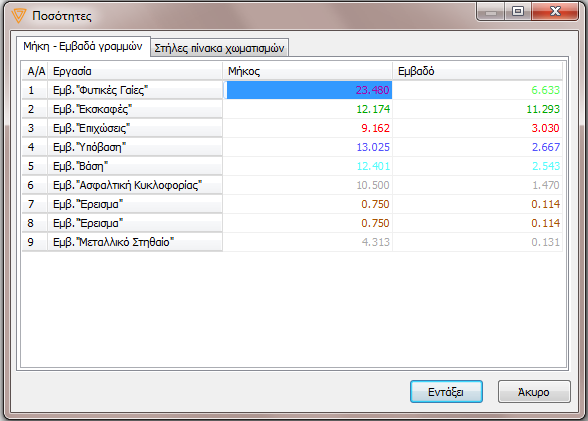

Στην καρτέλα Μήκη - Εμβαδά γραμμών εμφανίζονται σε έναν πίνακα όλες οι γραμμές που υπάρχουν στην τρέχουσα διατομή, καθώς επίσης και τα μήκη και τα εμβαδά που έχουν υπολογισθεί για αυτές.

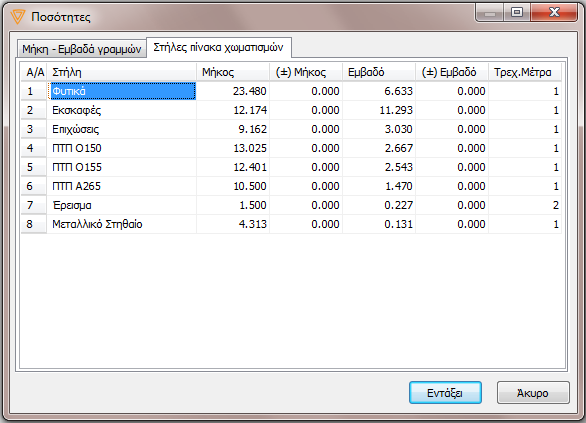

Στην καρτέλα Στήλες πίνακα χωματισμών του ίδιου παραθύρου, εμφανίζονται όλες οι στήλες του πίνακα χωματισμών της συγκεκριμένης διατομής μαζί με τις ποσότητες Μήκος, Εμβαδό και Τρέχοντα Μέτρα για την κάθε μία. Τις ποσότητες στις στήλες αυτές μπορείτε να τις αλλάξετε στην περίπτωση που το επιθυμείτε. Σε περίπτωση επανυπολογισμού της διατομής οι ποσότητες διορθώνονται αυτόματα από το πρόγραμμα στις αρχικές τους τιμές. Αν θέλετε στην ποσότητα (μήκος ή εμβαδό) να προστίθεται ή να αφαιρείται κάποιο σταθερό πόσο, τότε συμπληρώστε το σε μια από τις στήλες (±)Μήκος και (±)Εμβαδό, αντίστοιχα.
