Σχέδιο > Καμπύλες

Μπορείτε να σχεδιάσετε καμπύλες όπως κύκλους, ελλείψεις, τόξα κύκλου ή έλλειψης.

Σχεδίαση Κύκλου

Για να σχεδιάσετε έναν κύκλο, θα πρέπει να καθορίσετε την ακτίνα και το κέντρο.

Πως να σχεδιάσετε έναν κύκλο

1.	Από το μενού Σχέδιο, επιλέξτε το δευτερεύον μενού Νέος Κύκλος και στη συνέχεια την εντολή Κέντρο, Ακτίνα ή από τη γραμμή εργαλείων Σχεδίαση Στοιχείων, πατήστε το κουμπί .

2.	Καθορίστε, με το πρώτο κλικ, το σημείο του κέντρου (1).

3.	Καθορίστε, με το δεύτερο κλικ, ένα σημείο της περιφέρειας του κύκλου (2). Η εισαγωγή ολοκληρώνεται και ο κύκλος παραμένει επιλεγμένος.

Σχεδίαση Κυκλικού Τόξου

Μπορείτε να σχεδιάσετε ένα κυκλικό τόξο με δύο μεθόδους.

Πως να σχεδιάσετε ένα κυκλικό τόξο (α' τρόπος)

1.	Από το μενού Σχέδιο επιλέξτε το δευτερεύον μενού Νέος Κύκλος και στη συνέχεια την εντολή Τόξο: Τρία Σημεία.

2.	Καθορίστε, με το πρώτο κλικ, το αρχικό σημείο (1) του κυκλικού τόξου.

3.	Με δεύτερο κλικ ορίστε το τελικό σημείο (2) του τόξου.

4.	Καθορίστε, με το τρίτο κλικ, το ενδιάμεσο σημείο από το οποίο εξαρτάται η καμπυλότητα και η φορά του κυκλικού τόξου.

Πως να σχεδιάσετε ένα κυκλικό τόξο (β' τρόπος)

1.	Από το μενού Σχέδιο επιλέξτε το δευτερεύον μενού Νέος Κύκλος και στη συνέχεια την εντολή Τόξο: Κέντρο, Αρχή, Τέλος.

2.	Καθορίστε, με το πρώτο κλικ, το κέντρο του τόξου (4).

3.	Καθορίστε, με το δεύτερο κλικ, την αρχή του τόξου.

4.	Καθορίστε , με το τρίτο κλικ, το τέλος του κυκλικού τόξου.

Σχεδίαση Έλλειψης

Μπορείτε να δημιουργήσετε ολόκληρες ελλείψεις και ελλειπτικά τόξα. Η βασική μέθοδος σχεδίασης μιας έλλειψης είναι να καθορίσετε το κέντρο της έλλειψης, το μήκος του πρωτεύοντα και του δευτερεύοντα άξονα και τέλος τη διεύθυνση των αξόνων. Οι δύο άξονες είναι κάθετοι, ο ένας στον άλλον. Η σειρά με την οποία ορίζετε τους άξονες δεν έχει καμία σημασία.

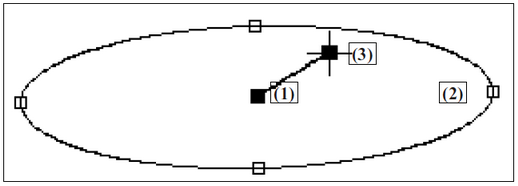

Πως να σχεδιάσετε μια έλλειψη (α΄ τρόπος)

1.	Από το μενού Σχέδιο, επιλέξτε το δευτερεύον μενού Νέα Έλλειψη και στη συνέχεια την εντολή Κέντρο, Ακτίνες.

2.	Καθορίστε, με το πρώτο κλικ, το κέντρο (1) της έλλειψης.

3.	Ορίστε το μήκος και τη διεύθυνση του πρώτου άξονα, καθορίζοντας ένα σημείο (2) της περιοχής σχεδίασης. Η ακτίνα του άξονα είναι ίση, με την απόσταση του σημείου από το κέντρο της έλλειψης.

4.	Ορίστε το μήκος του δεύτερου άξονα, καθορίζοντας ένα τρίτο σημείο (3) στην περιοχή σχεδίασης. Η ακτίνα του άξονα είναι ίση με την απόσταση μεταξύ του κέντρου και του σημείου του δεύτερου άξονα.

Μπορείτε τα στοιχεία της έλλειψης να τα δώσετε με διαφορετική σειρά.

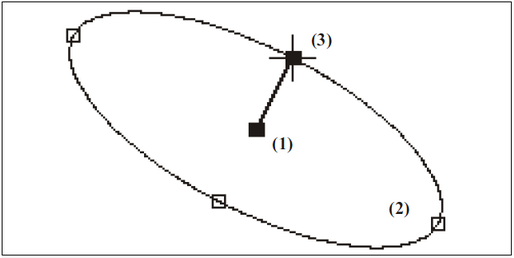

Πως να σχεδιάσετε μια έλλειψη (β΄ τρόπος)

1.	Από το μενού Σχέδιο, επιλέξτε το δευτερεύον μενού Νέα Έλλειψη και στη συνέχεια την εντολή Κέντρο, Ακτίνα, Γωνία ή από τη γραμμή εργαλείων Σχεδίαση Στοιχείων, πατήστε το κουμπί .

2.	Ορίστε, με το πρώτο κλικ, το κέντρο (1) της έλλειψης.

3.	Ορίστε το μήκος του πρώτου άξονα, καθορίζοντας ένα σημείο (2) της περιοχής σχεδίασης. Η ακτίνα του άξονα είναι ίση με την απόσταση των δύο σημείων.

4.	Ορίστε το μήκος και τη διεύθυνση του δεύτερου άξονα ορίζοντας ένα τρίτο σημείο (3) στην περιοχή σχεδίασης. Η ακτίνα και η διεύθυνση είναι ίσες με την απόσταση και τη διεύθυνση μεταξύ του κέντρου και του σημείου του δεύτερου άξονα.

Σχεδίαση Τόξου Έλλειψης

Για να σχεδιάσετε τόξα έλλειψης, πρέπει να ορίσετε όλα τα στοιχεία της έλλειψης, όπως ακριβώς γίνεται με το β΄ τρόπο της προηγούμενης παραγράφου. Ως αρχή του τόξου θεωρείται το σημείο με το οποίο ορίσατε το μήκος και τη διεύθυνση του δευτερεύοντα άξονα. Στη συνέχεια, θα πρέπει να ορίσετε το τέλος του ελλειπτικού τόξου. Τα τόξα σχεδιάζονται πάντα με αντιωρολογιακή φορά.

Πως να σχεδιάσετε ένα τόξο έλλειψης

1.	Από το μενού Σχέδιο, επιλέξτε το δευτερεύον μενού Νέα Έλλειψη και στη συνέχεια την εντολή Τόξο έλλειψης ή από τη γραμμή εργαλείων Σχεδίαση Στοιχείων, πατήστε το κουμπί .

2.	Ορίστε το κέντρο (1) της έλλειψης.

3.	Ορίστε το μήκος του πρώτου άξονα, καθορίζοντας ένα σημείο της περιοχής σχεδίασης. Η ακτίνα του άξονα είναι ίση με την απόσταση των δύο σημείων.

4.	Ορίστε το μήκος και τη διεύθυνση του δεύτερου άξονα ορίζοντας ένα τρίτο σημείο (2) στην περιοχή σχεδίασης. Η ακτίνα και η διεύθυνση είναι ίσες με την απόσταση και τη διεύθυνση μεταξύ του κέντρου και του σημείου του δεύτερου άξονα, όπως το σημείο (3) του β' τρόπου της προηγούμενης παραγράφου.

5.	Ορίστε το τέλος του τόξου, καθορίζοντας ένα σημείο (3).
