Σχεδίαση Κλωθοειδούς Καμπύλης
Το Anadelta Tessera διαθέτει την μοναδική δυνατότητα σχεδίασης κλωθοειδών καμπύλων.
Για να εισάγετε μια κλωθοειδή εκτελέστε την εντολή Νέα Κλωθοειδής, του μενού Σχέδιο και καθορίστε τη βασική εφαπτομένη της κλωθοειδούς με τον ίδιο τρόπο που ορίζετε ένα ευθύγραμμο τμήμα. Μετά το δεύτερο κλικ η εισαγωγή ολοκληρώνεται και η κλωθοειδής, μηδενικού μήκους, παραμένει επιλεγμένη. Όταν η κλωθοειδής είναι μηδενικού μήκους στην οθόνη σχεδιάζεται η εφαπτομένη της, η οποία χρησιμεύει και σαν γραμμή (λαβή) επιλογής της. Στη συνέχεια πρέπει να ορίσετε τα στοιχεία – παραμέτρους της κλωθοειδούς.
Πως να εισάγετε τα στοιχεία της κλωθοειδούς
| 1. | Εμφανίστε το παράθυρο της εντολής Ιδιότητες. |
| 2. | Επιλέξτε, αν δεν είναι ήδη επιλεγμένη, την κλωθοειδή που θέλετε να επεξεργαστείτε. |
| 3. | Στο παράθυρο της εντολής Ιδιότητες επιλέξτε την τιμή της ιδιότητας Παράμετροι. Πατήστε επάνω στο κουμπί με τις τρεις τελείες, που εμφανίζεται με την επιλογή του πεδίου. |

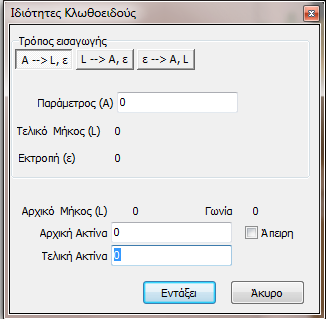

Στην οθόνη, εμφανίζεται το πλαίσιο διαλόγου του σχήματος από το οποίο μπορείτε να εισάγετε ή να διορθώσετε τα στοιχεία της κλωθοειδούς. Πιο συγκεκριμένα:
| 1. | Στα τρία πεδία της ενότητας Τρόπος εισαγωγής μπορείτε να ορίσετε την παράμετρο Α της καμπύλης, το μήκος της κλωθοειδούς L καθώς και την εκτροπή ε. Από την βιβλιογραφία είναι γνωστό ότι τα τρία αυτά μεγέθη συνδεόνται με τις σχέσεις  και  . Ανάλογα με τον τρόπο που έχετε ορίσει να υπολογίζονται τα μεγέθη, πατώντας το αντίστοιχο κουμπί στο επάνω μέρος της ενότητας, ένα μόνο από τα τρία πεδία κειμένου είναι ενεργό, ενώ στα υπόλοιπα εμφανίζονται οι τιμές των στοιχείων που υπολογίζονται αυτόματα από το πρόγραμμα. |
| 2. | Ορίστε τις ακτίνες των κυκλικών τόξων της αρχής και του τέλους της κλωθοειδούς, στα πεδία Αρχική Ακτίνα και Τελική Ακτίνα, αντίστοιχα. Αν θέλετε η κλωθοειδής να ξεκινά από την ευθυγραμμία, ενεργοποιήστε το πεδίο επιλογής Άπειρη. Στο πεδίο Αρχικό Μήκος (L) αναγράφεται το, υπολογισμένο από το πρόγραμμα, μήκος της κλωθοειδούς από την ευθυγραμμία μέχρι την αρχική ακτίνα (αν αυτή δεν είναι άπειρη). Δηλαδή το μήκος του αρχικού τμήματος που δεν σχεδιάζεται στην οθόνη. Τέλος στο πεδίο Γωνία αναγράφεται η υπολογισμένη τιμή της γωνίας εκτροπής τ. |
| 3. | Πατήστε το κουμπί Εντάξει, για να κλείσετε το πλαίσιο διαλόγου. |
Οι κλωθοειδείς καμπύλες μπορούν και αυτές να υποστούν επεξεργασία όπως και τα υπόλοιπα αντικείμενα σχεδίου. Επίσης κάθε φορά που εισάγετε ένα νέο στοιχείο σχεδίου εμφανίζονται με πράσινο χρώμα τα χαρακτηριστικά σημεία της κλωθοειδούς (κέντρα καμπυλότητας αρχής και τέλους, αρχικό και τελικό σημείο κλωθοειδούς) ώστε να μπορείτε να εφαρμόσετε την προσέγγιση επάνω τους.
Σχεδίαση Παραβολής
Το Anadelta Tessera διαθέτει τη δυνατότητα σχεδίασης παραβολών διαφόρων τύπων.
Για να εισάγετε μια παραβολή, εκτελέστε την εντολή Νέα Παραβολή, του μενού Σχέδιο και σχεδιάστε τη βασική εφαπτομένη της παραβολής με τον ίδιο τρόπο που ορίζετε ένα ευθύγραμμο τμήμα. Μετά το δεύτερο κλικ η εισαγωγή ολοκληρώνεται και η παραβολή, μηδενικού μήκους, παραμένει επιλεγμένη. Όταν η παραβολή είναι μηδενικού μήκους στην οθόνη σχεδιάζεται η εφαπτομένη της, η οποία χρησιμεύει και σαν γραμμή (λαβή) επιλογής της. Στη συνέχεια πρέπει να ορίσετε τα στοιχεία – παραμέτρους της παραβολής. Αυτά εισάγονται με τον ίδιο τρόπο με τα στοιχεία της κλωθοειδούς. Το επιπλέον στοιχείο που χαρακτηρίζει την παραβολή επιλέγεται από το πεδίο Τύπος Καμπύλης.
