Σχέδιο > Γραμμές

Το πιο απλό αντικείμενο του Anadelta Tessera είναι η τεθλασμένη γραμμή που στο πρόγραμμα έχει το όνομα γραμμή σχεδίου. Οι γραμμές σχεδίου μπορεί να αποτελούνται από ένα ή περισσότερα ευθύγραμμα τμήματα και να είναι κλειστές ή ανοικτές. Τις γραμμές σχεδίου τις σχεδιάζετε ορίζοντας τα σημεία των κορυφών τους.

Να σημειωθεί πως υποστηρίζονται και τα σημεία σαν αυτόνομα στοιχεία σχεδίου.

Σχεδίαση Γραμμής

Μια γραμμή αποτελείται από μια σειρά συνδεδεμένων ευθύγραμμων τμημάτων, τα οποία όμως, μπορείτε να διαχειρίζεστε ως ένα αντικείμενο.

Πως να σχεδιάσετε μια γραμμή σχεδίου

1.	Από το μενού Σχέδιο επιλέξτε την εντολή Γραμμή ή από την ενότητα Σχεδίο της γραμμής εργαλείων Σχεδίαση Στοιχείων, πατήστε το κουμπί . Θα δείτε το φωτισμένο τετραγωνάκι στο μέσο του σταυρού του ποντικιού, που σας δείχνει τη θέση στην οποία θα τοποθετηθεί το σημείο της γραμμής.

2.	Καθορίστε, με αριστερό κλικ, το σημείο αρχής (1) της γραμμής.

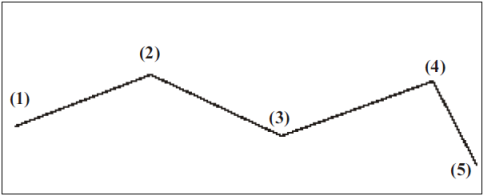

3.	Καθορίστε το σημείο τέλους κάθε ευθύγραμμου τμήματος της γραμμής (π.χ. (2), (3), (4) και (5)).

4.	Όταν τελειώσετε με τον καθορισμό των κορυφών της γραμμής, κάνετε δεξί κλικ για να τερματίσετε την εντολή.

Αφού εισάγετε μια γραμμή, μπορείτε να τη μετατρέψετε σε ΓΑΚ, ή σε πολυγωνική δρόμου, ή ακόμα σε όριο υφισταμένου δρόμου.

Σχεδίαση Τετράπλευρου

Μπορείτε να σχεδιάσετε εύκολα και γρήγορα γραμμές με μορφή ορθογωνίου παραλληλογράμμου.

Πως να σχεδιάσετε ένα τετράπλευρο

1.	Από το μενού Σχέδιο, επιλέξτε την εντολή Νέο Τετράπλευρο.

2.	Καθορίστε, με αριστερό κλικ, την πρώτη γωνία (1) του τετράπλευρου.

3.	Καθορίστε, με τον ίδιο τρόπο, την απέναντι γωνία (2) του τετράπλευρου. Μετά το δεύτερο κλικ η εισαγωγή ολοκληρώνεται και το τετράπλευρο παραμένει επιλεγμένο.

Το τετράπλευρο που δημιουργείται είναι ορθογώνιο παραλληλόγραμμο με πλευρές παράλληλες στους άξονες X, Y.
