Είδη Συναρμογών

Previous pageReturn to chapter overviewNext page

Το Anadelta Tessera, διαθέτει ένα πλήθος μορφών τόξων συναρμογών τόσο στην έκδοση Standard όσο και στην Professional.



Πως να αλλάξετε το είδος της συναρμογής



1.Εμφανίστε το παράθυρο της εντολής Ιδιότητες.
2.Επιλέξτε το δρόμο, που θέλετε να επεξεργαστείτε.
3.Επιλέξτε την κορυφή, που θέλετε να επεξεργαστείτε.
4.Στο παράθυρο της εντολής Ιδιότητες επιλέξτε την τιμή της ιδιότητας Στοιχεία Κορυφής. Πατήστε το κουμπί με τις τρεις τελείες , που εμφανίζεται με την επιλογή του πλαισίου.



Συναρμογές Έκδοσης Standard



Στην έκδοση Standard είναι διαθέσιμες, τρεις μορφές ακολουθιών καμπυλών, η απλή κλωθοειδής (2 τόξα συναρμογής εκατέρωθεν του κυκλικού τόξου), η κανιστροειδής και η κλωθοειδής κύκλος κλωθοειδής (δύο κορυφές).



Απλή Κλωθοειδής

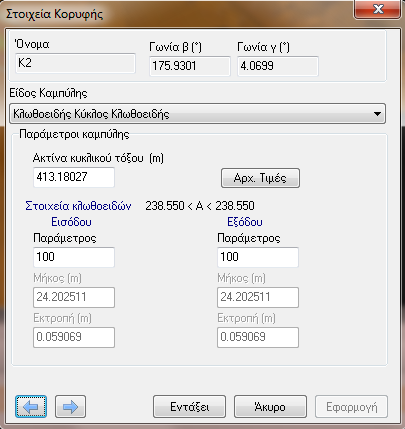

Η πιο συνηθισμένη καμπύλη είναι η κλωθοειδής. Επιλέγοντας από την πτυσσόμενη λίστα του πεδίου Είδος καμπύλης, την Κλωθοειδής Κύκλος Κλωθοειδής, το πλαίσιο διαλόγου της εντολής Στοιχεία Κορυφής, παίρνει τη μορφή του σχήματος:









Στο πεδίο κειμένου Ακτίνα κυκλικού τόξου, μπορείτε να διορθώσετε την ακτίνα του κυκλικού τόξου της στροφής σε μέτρα. Η τιμή της ακτίνας R μπορεί να πάρει ακόμη και μηδενική τιμή στην περίπτωση που ο άξονας του δρόμου ακολουθεί μια τεθλασμένη γραμμή (αν χρειαστεί να παραστήσετε μία υφιστάμενη κατάσταση). Αν οι τιμές των πεδίων του πλαισίου είναι τέτοιες, ώστε να είναι αδύνατος ο υπολογισμός της καμπύλης, τότε τα πεδία εμφανίζονται με κόκκινο χρώμα. Τα στοιχεία των τόξων συναρμογής εισόδου και εξόδου, δίνονται στα πεδία κειμένου ακριβώς από κάτω, στην αριστερή στήλη για την είσοδο και στη δεξιά για την έξοδο. Αυτό συμβαίνει γιατί υπάρχει η δυνατότητα να φτιάξετε ασύμμετρες στροφές. Ανάλογα με τον τρόπο που έχετε ορίσει να προκύπτουν η παράμετρος, το μήκος και η εκτροπή, στην ενότητα  της καρτέλας Υπολογισμοί, του πλαισίου διαλόγου της εντολής Γενικές Προδιαγραφές, ένα μόνο από τα τρία πεδία κειμένου είναι ενεργό. Ακόμα στο πεδίο Στοιχεία Κλωθοειδών, εμφανίζονται η ελάχιστη και η μέγιστη τιμή του μεγέθους που έχετε ορίσει για την κλωθοειδή (Α,L,ε). Τα όρια της κλωθοειδούς προκύπτουν καταρχήν από την αισθητική συνθήκη 1/3<A/R<1 και χρησιμοποιώντας τη σχέση Α2=L*R αυτή γίνεται R/9<R<L ή R/3<A<R.



Μεταβάλλοντας την ακτίνα καμπυλότητας R, μεταβάλλονται και τα όρια του μήκους της κλωθοειδούς, ενώ μεταβάλλοντας το μήκος της κλωθοειδούς αλλάζει και η τιμή της εκτροπής ε. Σε κάθε αλλαγή των παραμέτρων, επηρεάζεται και η τιμή του λόγου Α/R (=). Τα όρια του λόγου αυτού καθορίζονται ανάλογα με τη γωνία της κορυφής, οπότε η μέγιστη τιμή προκύπτει από τη συνθήκη ΩΩ΄>=0,15ΑΩ ενώ η ελάχιστη τιμή από τη συνθήκη ΑΩ>=0,4ΕΔΕ΄.



Ο λόγος Α/R πρέπει να είναι μέσα στα πλαίσια τιμών που προτείνονται. Το κατώτερο όριο αυτού του λόγου διασφαλίζει το ελάχιστο μήκος κλωθοειδούς για την προσαρμογή της εγκάρσιας επίκλισης ή υπερύψωσης. Διασφαλίζει επίσης το ελάχιστο μήκος που λόγοι δυναμικής επιβάλουν. Το κατώτερο όριο υπερκαλύπτεται από το κατώτερο όριο της αισθητικής συνθήκης (1/3) για γωνίες μεγαλύτερες των 182 βαθμών ενώ το ανώτερο όριο υπερκαλύπτεται από το ανώτερο όριο της αισθητικής συνθήκης για γωνίες μικρότερες των 137 βαθμών. Το κατώτερο όριο μπορεί να παρακαμφθεί για μεγάλες ακτίνες καμπυλότητας όπου δεν απαιτείται η χρήση κλωθοειδούς. Το ανώτερο όριο μπορεί επίσης να παρακαμφθεί για χαράξεις με μεγάλες τιμές παραμέτρων κλωθοειδών χωρίς ενδιάμεσο κυκλικό τόξο. Μεταβάλλοντας την ακτίνα καμπυλότητας R, μεταβάλλονται αντίστοιχα και τα προτεινόμενα όρια της παραμέτρου που έχει επιλεγεί.



Πατώντας το κουμπί Αρχ.Τιμές το πρόγραμμα συμπληρώνει τα πεδία της επιλεγμένης παραμέτρου για την είσοδο και για την έξοδο με την ελάχιστη τιμή που έχει υπολογιστεί με βάση την ακτίνα. Κάνοντας δεξί κλικ στο κουμπί εμφανίζεται ένα μενού από όπου μπορείτε να επιλέξετε αν το πεδίο θα συμπληρωθεί με την ελάχιστη ή τη μέση ή τη μέγιστη τιμή της παραμέτρου.



Κανιστροειδής Καμπύλη

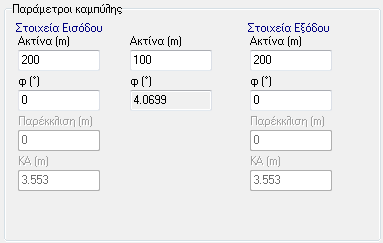

Η επόμενη συναρμογή είναι η κανιστροειδής. Επιλέγοντας από την πτυσσόμενη λίστα του πεδίου Είδος Καμπύλης, την επιλογή Κανιστροειδής, η ενότητα Παράμετροι καμπύλης του πλαισίου διαλόγου της εντολής Στοιχεία Κορυφής, παίρνει τη μορφή του σχήματος:





Η ενότητα αποτελείται από τρεις στήλες πεδίων κειμένου. Στην κεντρική στήλη στο πεδίο κειμένου Ακτίνα (m), μπορείτε να διορθώσετε την ακτίνα του κεντρικού κυκλικού τόξου της στροφής σε μέτρα. Τα στοιχεία των τόξων συναρμογής εισόδου και εξόδου, δίνονται στα πεδία κειμένου στην αριστερή στήλη (Στοιχεία Εισόδου) για την είσοδο και στη δεξιά για την έξοδο (Στοιχεία Εξόδου). Και εδώ στο πεδίο κειμένου Ακτίνα (m), μπορείτε να διορθώσετε την ακτίνα του κυκλικού τόξου στην είσοδο ή στην έξοδο της στροφής σε μέτρα. Ακριβώς από κάτω και ανάλογα με τον τρόπο που έχετε ορίσει να προκύπτουν οι κανιστροειδείς καμπύλες, στο πλαίσιο διαλόγου της εντολής Γενικές Προδιαγραφές, ένα μόνο από τα τρία πεδία κειμένου της επίκεντρης γωνίας φ(°), της απόστασης του κεντρικού κυκλικού τόξου από την πλευρά της πολυγωνικής Παρέκκλιση (m) ή του μήκους της εφαπτομένης KA(m) είναι ενεργό. Τα υπόλοιπα πεδία, υπολογίζονται αυτόματα από το πρόγραμμα και τα στοιχεία τους εμφανίζονται στο πλαίσιο.



Κλωθοειδής Κύκλος Κλωθοειδής (2 κορυφές)

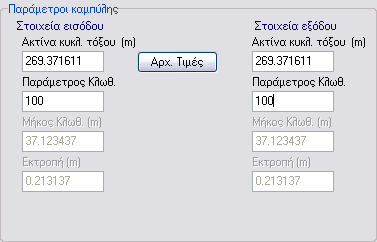

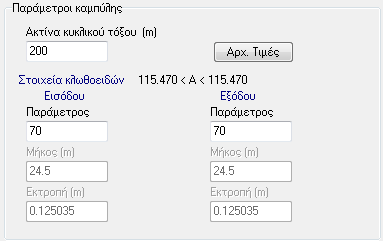

Στην περίπτωση που θέλετε να σχεδιάσετε έναν ανακάμπτοντα ελιγμό ανάμεσα σε δύο κορυφές θα πρέπει από την πτυσσόμενη λίστα του πεδίου Είδος Καμπύλης, να επιλέξετε την Κλωθοειδής κύκλος κλωθοειδής (2 κορυφές). Η ενότητα Παράμετροι καμπύλης, του πλαισίου διαλόγου της εντολής Στοιχεία Κορυφής, παίρνει τη μορφή του σχήματος:









Η ενότητα αποτελείται από δύο στήλες πεδίων κειμένου. Τα στοιχεία των τόξων συναρμογής εισόδου και εξόδου, δίνονται στα πεδία κειμένου στην αριστερή στήλη για την είσοδο (Στοιχεία Εισόδου) και στη δεξιά για την έξοδο (Στοιχεία Εξόδου). Σε κάθε στήλη στο πρώτο πεδίο κειμένου Ακτίνα κυκλικού τόξου (m), μπορείτε να διορθώσετε την ακτίνα του κυκλικού τόξου της στροφής σε μέτρα. Είναι γνωστό ότι ανάλογα με τη θέση των κορυφών του δρόμου και την τιμή της εκτροπής υπάρχει μόνο μια τιμή της ακτίνας που να εφάπτεται και στις δύο κορυφές. Πατώντας το κουμπί Αρχ. Τιμές η τιμή αυτή υπολογίζεται και συμπληρώνεται ανάλογα με την τρέχουσα τιμή της εκτροπής εισόδου και εξόδου, και εμφανίζεται στα αντίστοιχα πεδία. Ακριβώς από κάτω ένα μόνο από τα τρία πεδία κειμένου Παράμετρος κλωθ., Μήκος Κλωθ. (m), Εκτροπή(m) είναι ενεργό, ανάλογα με τον τρόπο που έχετε επιλέξει να ορίζονται οι κλωθοειδείς καμπύλες, στο πλαίσιο διαλόγου της εντολής Γενικές Προδιαγραφές. Τα υπόλοιπα πεδία, υπολογίζονται αυτόματα από το πρόγραμμα και τα στοιχεία τους εμφανίζονται στο πλαίσιο.





Συναρμογές Έκδοσης Professional



Στην έκδοση Professional είναι διαθέσιμες, επιπλέον τρεις μορφές ακολουθιών καμπυλών, η κυβική παραβολή (2 τόξα συναρμογής εκατέρωθεν του κυκλικού τόξου), η συναρμογή δύο γειτονικών κορυφών με δύο κυκλικά τόξα και η ωοειδής καμπύλη.



Κυβική Παραβολή

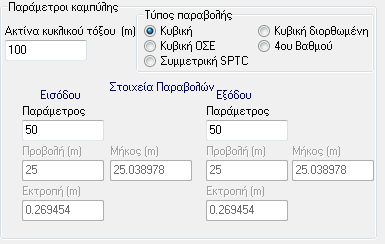

Επιλέγοντας από την πτυσσόμενη λίστα του πεδίου Είδος Καμπύλης, την Κυβική παραβολή, το πλαίσιο διαλόγου της εντολής Στοιχεία Κορυφής, παίρνει τη μορφή του σχήματος:







Στο πεδίο κειμένου Ακτίνα κυκλικού τόξου, μπορείτε να διορθώσετε την ακτίνα του κυκλικού τόξου της στροφής σε μέτρα. Τα στοιχεία των τόξων συναρμογής εισόδου και εξόδου, δίνονται στα πεδία κειμένου ακριβώς από κάτω, στην αριστερή στήλη για την είσοδο και στη δεξιά για την έξοδο. Ανάλογα με τον τρόπο που έχετε ορίσει να προκύπτουν η παράμετρος, το μήκος και η εκτροπή, στην ενότητα Τρόπος εισαγωγής στοιχείων στο πλαίσιο διαλόγου της εντολής Γενικές Προδιαγραφές, ένα μόνο από τα τέσσερα πεδία κειμένου είναι ενεργό. Ακόμα στην ενότητα Τύπος Παραβολής, μπορείτε να επιλέξετε μια από τις διαθέσιμες μορφές κυβικής παραβολής, η οποία όμως μπορεί να είναι διαφορετική από κορυφή σε κορυφή.



Κλωθοειδής Κύκλος Κύκλος Κλωθοειδής



Στην περίπτωση που θέλετε να σχεδιάσετε έναν ανακάμπτοντα ελιγμό, ανάμεσα σε δύο κορυφές με δύο διαφορετικές ακτίνες καμπυλότητας, θα πρέπει από την πτυσσόμενη λίστα του πεδίου Είδος Καμπύλης, να επιλέξετε την Κλωθοειδής κύκλος κύκλος κλωθοειδής (2 κορυφές). Η ενότητα Παράμετροι καμπύλης, του πλαισίου διαλόγου της εντολής Στοιχεία Κορυφής, παίρνει τη μορφή του σχήματος:









Η ενότητα αποτελείται από δύο στήλες πεδίων κειμένου. Τα στοιχεία των τόξων συναρμογής εισόδου και εξόδου, δίνονται στα πεδία κειμένου στην αριστερή στήλη για την είσοδο (Στοιχεία Εισόδου) και στη δεξιά για την έξοδο (Στοιχεία Εξόδου). Σε κάθε στήλη στο πρώτο πεδίο κειμένου Ακτίνα κυκλικού τόξου (m), μπορείτε να διορθώσετε την ακτίνα του κυκλικού τόξου της στροφής σε μέτρα. Είναι γνωστό ότι ανάλογα με τη θέση των κορυφών του δρόμου και με δεδομένη την τιμή μιας ακτίνας και την τιμή των εκτροπών εισόδου και εξόδου, υπάρχει μόνο μια τιμή της δεύτερης ακτίνας που να εφάπτεται και στις δύο κορυφές. Έτσι μεταβάλλοντας την τιμή της ακτίνας εισόδου μεταβάλλεται αυτόματα και η ακτίνα εξόδου. Ενώ αν αλλάξετε την εκτροπή εισόδου, θα μεταβληθεί και η ακτίνα εισόδου αντίστοιχα. Πατώντας το κουμπί Αρχ.Τιμές, το πρόγραμμα προτείνει κάποιες τιμές για τις δύο ακτίνες, ανάλογα με τις γωνίες των δύο κορυφών και τις τιμές των εκτροπών εισόδου και εξόδου, οι οποίες εμφανίζονται στα αντίστοιχα πεδία. Ακριβώς από κάτω και ανάλογα με τον τρόπο που έχετε ορίσει να προκύπτουν οι κλωθοειδής στο πλαίσιο διαλόγου της εντολής Γενικές Προδιαγραφές, ένα μόνο από τα τρία πεδία κειμένου Παράμετρος, Μήκος(m), Εκτροπή(m) είναι ενεργό. Τα υπόλοιπα πεδία, υπολογίζονται αυτόματα από το πρόγραμμα και τα στοιχεία τους εμφανίζονται στο πλαίσιο.



Ωοειδής Καμπύλη

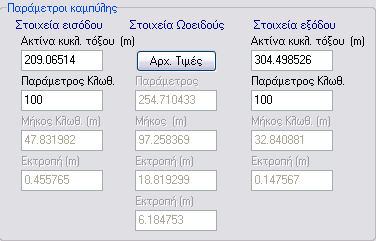

Επιλέγοντας από την πτυσσόμενη λίστα του πεδίου Είδος Καμπύλης, την Κλωθοειδής κύκλος ωοειδής κύκλος κλωθοειδής (2 κορυφές), η ενότητα Παράμετροι καμπύλης, του πλαισίου διαλόγου της εντολής Στοιχεία Κορυφής, παίρνει τη μορφή του σχήματος:





Η ενότητα αποτελείται από τρεις στήλες πεδίων κειμένου. Στισ δύο ακρινές στήλες, στο πρώτο πεδίο κειμένου Ακτίνα κυκλικού τόξου (m), μπορείτε να διορθώσετε την ακτίνα του κυκλικού τόξου της στροφής σε μέτρα. Πατώντας το κουμπί Αρχ. Τιμές υπολογίζονται από το πρόγραμμα οι ακτίνες των κυκλικών τόξων, ανάλογα με τις γωνίες των δύο κορυφών και τις τιμές των εκτροπών εισόδου και εξόδου, οι οποίες εμφανίζονται άμεσα στα αντίστοιχα πεδία. Τα στοιχεία των τόξων συναρμογής εισόδου και εξόδου, δίνονται στα πεδία κειμένου στην αριστερή στήλη για την είσοδο (Στοιχεία Εισόδου) και στη δεξιά για την έξοδο (Στοιχεία Εξόδου). Ανάλογα με τον τρόπο που έχετε ορίσει να προκύπτουν στην ενότητα Τρόπος εισαγωγής στοιχείων, της καρτέλας Υπολογισμοί, του πλαισίου διαλόγου της εντολής Γενικές Προδιαγραφές που βρίσκεται στο μενού Έργο, ένα μόνο από τα τρία πεδία κειμένου Παράμετρος, Μήκος(m), Εκτροπή(m) είναι ενεργό. Τα υπόλοιπα πεδία, υπολογίζονται αυτόματα από το πρόγραμμα και τα στοιχεία τους εμφανίζονται στο πλαίσιο.
