Όσον αφορά τις ιδιότητες των κορυφών ορίζονται από το μενού Χάραξη, επιλέγοντας την εντολή Προδιαγραφές Δρόμου, και συγκεκριμένα στα πεδία των καρτελών Γενικά και Κορυφή, του πλαισίου διαλόγου που ακολουθεί:







Στην καρτέλα Γενικά μπορείτε να δώσετε όλες τις απαραίτητες προδιαγραφές για το έργο σας. Τα στοιχεία που συνθέτουν αυτές τις προδιαγραφές είναι η ταχύτητα μελέτης του δρόμου V(km/h) (ή των δρόμων), ο συντελεστής πλευρικής τριβής f και η μέγιστη επίκλιση καμπύλης q. Οι τιμές αυτές πληκτρολογούνται αντίστοιχα στα πεδία Ταχύτητα μελέτης (km/h), Συντελεστής πλευρικής τριβής στην καρτέλα Γενικά και Μέγιστη επίκλιση καμπύλης στην ενότητα Οριακές Τιμές της καρτέλας Κλίσεις.

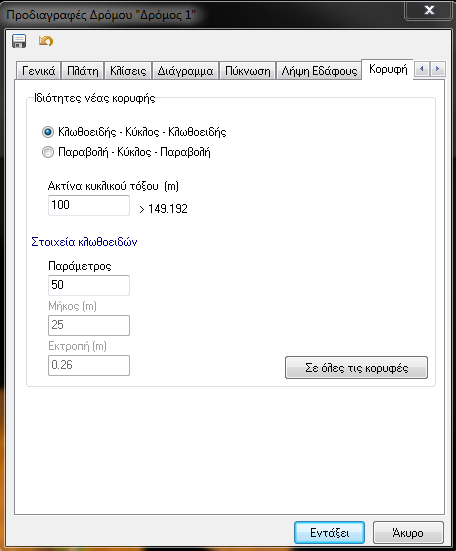

Όσον αφορά τη μορφή της υπολογιζόμενης καμπύλης σε κάθε νέα κορυφή, και τα στοιχεία αυτής, αυτά ορίζονται από την καρτέλα Κορυφή. Στο πλαίσιο αυτό και μόνο στην έκδοση Professional, μπορείτε να επιλέξετε για τις νέες κορυφές ανάμεσα στην μορφή Κλωθοειδής - Κύκλος - Κλωθοειδής και Κυβική Παραβολή, ενεργοποιώντας το αντίστοιχο πεδίο επιλογής. Στην έκδοση Standard οι νέες κορυφές υποχρεωτικά έχουν την μορφή Κλωθοειδής - Κύκλος - Κλωθοειδής.

Στο επόμενο πεδίο κειμένου Ακτίνα κυκλικού τόξου, εισάγετε την ακτίνα καμπυλότητας R. Όσον αφορά την ελάχιστη προτεινόμενη τιμή της ακτίνας καμπυλότητας, που εμφανίζεται δίπλα ακριβώς από το πεδίο, απορρέει από τον παραπάνω τύπο και εξαρτάται από την ταχύτητα μελέτης, το συντελεστή πλευρικής τριβής και τη μέγιστη επίκλιση της καμπύλης, που έχετε εισάγει στην καρτέλα Γενικά. Η ελάχιστη ακτίνα δεν είναι δεσμευτική.



Στα τρία τελευταία πεδία μπορείτε να ορίσετε, την παράμετρο Α της καμπύλης, το μήκος της κλωθοειδούς L καθώς και την εκτροπή ε ή ΔR, είτε χρησιμοποιείτε ως τόξο συναρμογής την κλωθοειδή ή την παραβολή (έκδοση Professional). Από τη βιβλιογραφία είναι γνωστό ότι τα τρία αυτά μεγέθη, όταν το τόξο συναρμογής είναι κλωθοειδής, συνδέονται με τις σχέσεις που φαίνονται:



Αν αλλάξετε π.χ. το μήκος της κλωθοειδούς θα έχετε και αλλαγή της εκτροπής και της παραμέτρου Α. Ανάλογα με τον τρόπο που έχετε ορίσει να προκύπτουν στην ενότητα Τρόπος εισαγωγής στοιχείων της καρτέλας Υπολογισμοί, του πλαισίου διαλόγου της εντολής Γενικές Προδιαγραφές που βρίσκεται στο μενού Έργο, ένα μόνο από τα τρία πεδία κειμένου είναι ενεργό.



Όταν χρησιμοποιείται ως τόξο συναρμογής η παραβολή, οι τύποι που χρησιμοποιούνται για τον υπολογισμό των μεγεθών μεταβάλλονται, ανάλογα με το είδος της παραβολής, που ορίζεται και πάλι στην ενότητα Τρόπος εισαγωγής στοιχείων της καρτέλας Υπολογισμοί, του πλαισίου διαλόγου της εντολής Γενικές Προδιαγραφές που βρίσκεται στο μενού Έργο.



Όταν κάνετε όλες τις ρυθμίσεις που θέλετε, σύμφωνα με τα παραπάνω και αν αυτές είναι οι ρυθμίσεις με τις οποίες συνήθως δουλεύετε, προτείνεται να πατήσετε το κουμπί Εντάξει. Το κουμπί Σε όλες τις κορυφές ενημερώνει, κάποιες από τις τιμές των υπαρχουσών κορυφών του δρόμου, με αυτές που ορίσατε μέσα στο πλαίσιο διαλόγου. Το κουμπί αυτό εμφανίζεται μόνο σε τρεις από τις καρτέλες και αφορά επιμέρους στοιχεία τους. Πιο συγκεκριμένα στην καρτέλα Γενικά αφορά μόνο το πεδίο Ταχύτητα μελέτης, στην καρτέλα Κλίσεις αφορά μόνο το πεδίο Μέγιστη επίκλιση καμπύλης και στην καρτέλα Κορυφή αφορά όλα τα περιεχόμενα πεδία. Θα μεταφερθούν σε όλες τις κορυφές μόνο όσες από τις τιμές των πεδίων που προαναφέρονται εμφανίζονται στην τρέχουσα καρτέλα.
