Οριζοντιογραφία > Χάραξη Δρόμων

Οι προδιαγραφές ενός δρόμου εξαρτώνται από πολλούς παράγοντες. Συνήθως τηρούνται προδιαγραφές, όπως αυτές ορίζονται από τους σχετικούς κανονισμούς ή από την επιβλέπουσα αρχή, ή τέλος από τις ίδιες τις ανάγκες του έργου. Σε κάθε περίπτωση, ο προσεκτικός ορισμός των προδιαγραφών του δρόμου είναι βασικός παράγοντας για το σχεδιασμό ενός δρόμου με την επιθυμητή μορφή.

Πως να ορίσετε τις προδιαγραφές ενός δρόμου στο Tessera

1.	Αφού επιλέξετε το δρόμο που σας ενδιαφέρει, από το μενού Χάραξη, επιλέξτε την εντολή Προδιαγραφές Δρόμου.

2.	Από το πλαίσιο διαλόγου της εντολής Προδιαγραφές δρόμου, ενεργοποιήστε μια καρτέλα, και κάντε τις ρυθμίσεις που θέλετε.

3.	Όταν τελειώσετε με τον ορισμό των προδιαγραφών, επιλέξτε Εντάξει, για να κλείσετε το πλαίσιο διαλόγου.

Μπορείτε να κάνετε ρυθμίσεις σχετικές με:

•	Τα στοιχεία των κορυφών του δρόμου (καρτέλες Γενικά, Κορυφή και Κλίσεις).

•	Τα πλάτη του δρόμου (καρτέλα Πλάτη).

•	Τις απαραίτητες ρυθμίσεις για τον υπολογισμό του διαγράμματος επικλίσεων (καρτέλες Κλίσεις και Διάγραμμα).

•	Τις προδιαγραφές πύκνωσης (καρτέλες Πύκνωση και Λήψη Εδάφους).

Χιλιομέτρηση

Η χιλιομέτρηση του άξονα του δρόμου γίνεται σύμφωνα με τη σειρά εισαγωγής των κορυφών, αρχίζοντας από την πρώτη κορυφή.

Χιλιομετρική Θέση Αρχής

Η αρχική τιμή της χιλιομετρικής θέσης αρχής είναι το μηδέν. Αν η μελέτη σας αφορά τη χάραξη τμήματος ενός δρόμου, προφανώς η Χιλιομετρική Θέση της αρχής είναι διαφορετική. Αυτό καθορίζεται από το πλαίσιο διαλόγου της εντολής Προδιαγραφές.

Πως να ορίσετε τη Χ.Θ. Αρχής

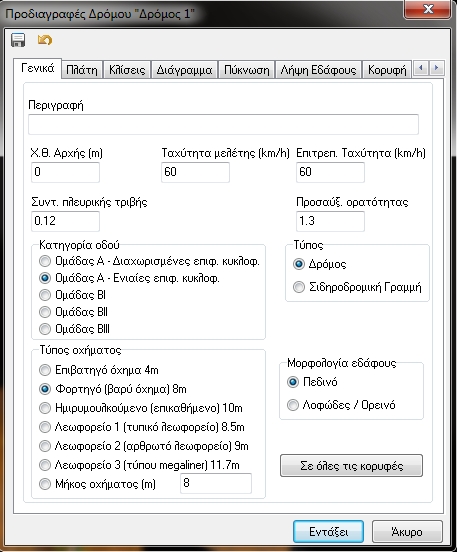

1.	Από το μενού Χάραξη, εκτελέστε την εντολή Προδιαγραφές δρόμου.

2.	Στο πλαίσιο διαλόγου που εμφανίζεται, επιλέξτε την καρτέλα Γενικά.

3.	Στο πεδίο κειμένου Χ.Θ. Αρχής, πληκτρολογήστε την Αρχική Χιλιομετρική Θέση του δρόμου.

4.	Πατήστε το κουμπί Εντάξει.

Αντιστροφή Χιλιομέτρησης

Η χιλιομέτρηση γίνεται σύμφωνα με την σειρά εισαγωγής των κορυφών, δηλαδή η Χ.Θ. μηδέν συμπίπτει με την πρώτη κορυφή του δρόμου που εισάγατε και είναι ανεξάρτητη από τα ονόματα των κορυφών. Η αντιστροφή γίνεται μέσω της εντολής Αντιστροφή δρόμου, που βρίσκεται στο μενού που εμφανίζεται αν κάνετε δεξί κλικ στην περιοχή σχεδίασης, ενώ έχετε επιλεγμένο τον δρόμο. Το πρόγραμμα θα μετονομάσει τις κορυφές και θα ενημερώσει τις διατομές της οριζοντιογραφίας με τις νέες Χ.Θ. Επιπλέον οι διαπλατύνσεις θα μεταφερθούν στην αντίθετη πλευρά του δρόμου. Για να συμφωνούν η μηκοτομή και οι διατομές, θα πρέπει να ακολουθήσει η αντίστοιχη ενημέρωση.
