Οριζοντιογραφία > Χάραξη Δρόμων > Επεξεργασία Κορυφών

Προσθήκη Κορυφών σε ένα Δρόμο

Σε έναν υπάρχοντα δρόμο, μπορείτε να προσθέσετε όσες κορυφές θέλετε.

Πως να προσθέσετε μια κορυφή σε ένα δρόμο

1.	Επιλέξτε το δρόμο, που θέλετε να τροποποιήσετε, κάνοντας αριστερό κλικ με το ποντίκι όταν ο δείκτης βρίσκεται πάνω σε μια κορυφή του.

2.	Από το μενού συντόμευσης που εμφανίζεται, αν κάνετε δεξί κλικ στην περιοχή σχεδίασης, επιλέξτε την εντολή Επέκταση προς αρχή ή Επέκταση προς τέλος, ανάλογα με την κατεύθυνση προς την οποία θέλετε να τοποθετήσετε τη νέα κορυφή σε σχέση με τις υπάρχουσες.

3.	Καθορίστε τη θέση της νέας κορυφής και ορίστε το όνομα της κορυφής από την καρτέλα Ιδιότητες.

Μετακίνηση Κορυφών σε ένα Δρόμο

Οι κορυφές μπορούν να μετακινηθούν εύκολα με τη χρήση του ποντικιού. Πολύ απλά, μπορείτε αφού τις επιλέξετε με αριστερό κλικ και τις ενεργοποιήσετε, να τραβήξετε την κορυφή μέχρι το σημείο που θέλετε. Κατά τη διάρκεια της μετακίνησης στο αριστερό τμήμα της γραμμής κατάστασης εμφανίζονται οι αποστάσεις L1 και L2 μεταξύ της μετακινούμενης κορυφής και των δύο γειτονικών της (επόμενη και προηγούμενη).

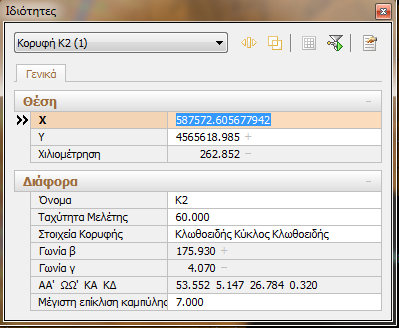

Μπορείτε να αλλάξετε τη θέση της κορυφής και από το παράθυρο της εντολής Ιδιότητες.

Έχοντας ανοικτό το παράθυρο και επιλέγοντας τη συγκεκριμένη κορυφή, μπορείτε να ορίσετε τη νέα θέση της κορυφής πληκτρολογώντας τις συντεταγμένες Χ και Υ, στα πεδία κειμένου Χ κορυφής και Υ κορυφής.

Μαζική Διόρθωση Κορυφών Δρόμου

Μπορείτε να επεξεργαστείτε τις θέσεις των κορυφών μαζικά, από το παράθυρο της εντολής Κορυφές Δρόμου.

Πως να διορθώσετε μαζικά τις κορυφές ενός δρόμου

1.	Αφού επιλέξετε το δρόμο που σας ενδιαφέρει, από το μενού Χάραξη, επιλέξτε την εντολή Κορυφές δρόμου.

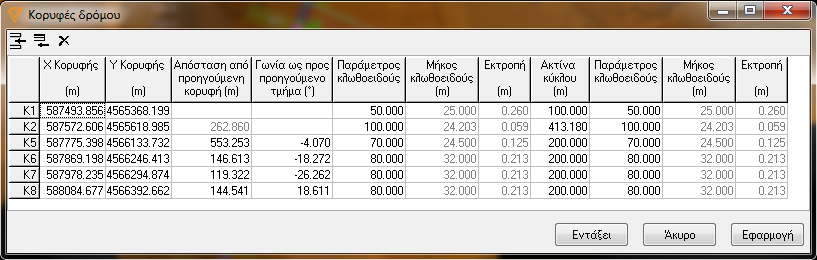

Στην οθόνη θα εμφανισθεί το παράθυρο του σχήματος, που αποτελείται από δώδεκα στήλες, οι οποίες αντιστοιχούν στον αύξοντα αριθμό της κορυφής, τις συντεταγμένες Χ και Υ κάθε κορυφής, την απόσταση από την προηγούμενη κορυφή, τη γωνία από το προηγούμενο τμήμα, την παράμετρο κλωθοειδούς εισόδου, το μήκος της κλωθοειδούς εισόδου, την εκτροπή εισόδου, την ακτίνα κύκλου, την παράμετρο κλωθοειδούς εξόδου, το μήκος κλωθοειδούς εξόδου και την εκτροπή εξόδου. Κάθε γραμμή του παραθύρου αντιστοιχεί σε μια κορυφή.

3.	Αλλάξτε τις τιμές στα πεδία κειμένου που θέλετε πληκτρολογώντας τις νέες ή διορθώνοντας τις ήδη υπάρχουσες.

4.	Πατήστε το κουμπί Εντάξει για να επικυρωθούν οι αλλαγές και να γίνουν οι σχετικοί υπολογισμοί ή Άκυρο για να επαναφέρετε τις αρχικές τιμές. Με το κουμπί Εφαρμογή μπορείτε επίσης να επικυρώσετε τις αλλαγές και να δείτε το αποτέλεσμά τους χωρίς να κλείσετε το παράθυρο.

Μετονομασία Κορυφών Δρόμου

Το πρόγραμμα ονομάζει τις κορυφές ενός δρόμου, με αύξουσα σειρά και σύμφωνα με την σειρά εισαγωγής των κορυφών. Για να αλλάξετε το όνομα της κορυφής, εκτελέστε την εντολή Ιδιότητες και στο πεδίο Όνομα κορυφής μπορείτε να αλλάξετε το όνομα της κορυφής. Στη συνέχεια το πρόγραμμα (αν το αλλαγμένο όνομα τελειώνει σε αριθμό) θα σας ζητήσει να επιλέξετε αν θέλετε να αλλάξουν και τα ονόματα των επόμενων κορυφών. Σ’ αυτή την περίπτωση οι επόμενες κορυφές θα πάρουν ονόματα με αύξουσα σειρά με βάση το νέο όνομα της τρέχουσας.

Διαγραφή Κορυφής Δρόμου

Μπορείτε ακόμα να διαγράψετε μια από τις κορυφές του δρόμου.

Πως να διαγράψετε την κορυφή ενός δρόμου

1.	Επιλέξτε την κορυφή του δρόμου που επιθυμείτε να διαγράψετε, κάνοντας αριστερό κλικ με το ποντίκι όταν ο δείκτης βρίσκεται πάνω της.

Από το μενού συντόμευσης, που εμφανίζεται, αν κάνετε δεξί κλικ στην περιοχή σχεδίασης, επιλέξτε την εντολή Διαγραφή Κορυφής. Στη συνέχεια το πρόγραμμα (αν το όνομα της προηγούμενης κορυφής τελειώνει σε αριθμό) θα σας ζητήσει να επιλέξετε αν θέλετε να αλλάξουν και τα ονόματα των επόμενων κορυφών. Σ’ αυτή την περίπτωση οι επόμενες κορυφές θα πάρουν ονόματα με αύξουσα σειρά με βάση το όνομα της προηγούμενης.

Γραφική Μεταβολή Ακτίνας

Έχετε τη δυνατότητα να αλλάξετε την ακτίνα μιας κορυφής του δρόμου με γραφικό τρόπο.

Πως να αλλάξετε γραφικά μια ακτίνα

1.	Επιλέξτε την κορυφή στην οποία θέλετε να αλλάξετε την ακτίνα.

2.	Θα παρατηρήσετε πως στο σημείο που αντιστοιχεί στο κέντρο του κυκλικού τόξου εμφανίζεται ένα κίτρινο τετράγωνο.

3.	Μεταφέροντας τον δείκτη του ποντικιού εκεί αλλάζει χρώμα.

4.	Κάνοντας αριστερό κλικ με το ποντίκι στο τετράγωνο αυτό μπορείτε να μαγαλώσετε ή να μικρύνετε την ακτίνα του κυλικού τόξου, της επιλεγμένης κορυφής.
