Οριζοντιογραφία > Χάραξη Δρόμων > Δημιουργία Νέου Δρόμου

Ένας δρόμος μέσα στο Tessera αποτελείται από κορυφές καθεμία από τις οποίες έχει τις δικές της ιδιότητες. Η διαδικασία εισαγωγής και υπολογισμού ενός νέου δρόμου θα μπορούσε, για λόγους απλοποίησης, να σχηματοποιηθεί σε εφτά στάδια:

1. Ορισμός των προδιαγραφών του δρόμου που έχουν σχέση με τα πλάτη, τις επικλίσεις αλλά και με τις γενικές ιδιότητες των κορυφών που κυρίως θα ακολουθούνται.

2. Καθορισμός των συντεταγμένων των κορυφών του δρόμου είτε επιλογή της γραμμής σχεδίου που θα μετατραπεί σε πολυγωνική.

3. Ορισμός των ιδιοτήτων κάθε κορυφής του δρόμου, που διαφοροποιείται από τις γενικές, όπως ο τύπος της καμπύλης και τα σχετικά μεγέθη (π.χ. Ακτίνα).

4. Υπολογισμός του δρόμου και διόρθωση των στοιχείων της κορυφής στην περίπτωση που παρουσιαστεί κάποιο σφάλμα στον υπολογισμό του δρόμου.

5. Αυτόματη Δημιουργία - Πύκνωση των θέσεων των διατομών του δρόμου σύμφωνα με τις προδιαγραφές.

6. Καθορισμός διαπλατύνσεων και νησίδων.

7. Αυτόματη ενημέρωση υπόλοιπων χώρων εργασίας.

Εισαγωγή Δρόμου

Η εισαγωγή ενός νέου δρόμου, συνίσταται στον καθορισμό των συντεταγμένων των κορυφών του και στη συνέχεια των γεωμετρικών χαρακτηριστικών κάθε κορυφής.

Πως να εισάγετε τις κορυφές ενός δρόμου

1.	Από το μενού Χάραξη επιλέξτε την εντολή Εισαγωγή δρόμου ή από τη γραμμή εργαλείων Σχεδίαση Στοιχείων, πατήστε το κουμπί . Θα δείτε το φωτισμένο τετραγωνάκι στο μέσο του σταυρού του ποντικιού να σας δείχνει τη θέση στην οποία θα τοποθετηθεί η κορυφή.

2.	Καθορίστε τη θέση των κορυφών της πολυγωνικής του δρόμου είτε με το ποντίκι είτε με τη βοήθεια του πλαισίου διαλόγου Φόρμα Εισαγωγής ή της προσέγγισης για περισσότερη ακρίβεια, με κατεύθυνση από την αρχή προς το τέλος του δρόμου.

3.	Όταν ολοκληρώσετε την εισαγωγή κορυφών, κάνετε δεξί κλικ ή Esc για να τερματίσετε τη διαδικασία.

Αν θέλετε να ορίσετε τις κορυφές του δρόμου με μεγαλύτερη ακρίβεια, αυτό γίνεται από το παράθυρο Ιδιότητες από το μενού Εμφάνιση.

Ακόμα μπορείτε να δημιουργήσετε μια πολυγωνική από μια γραμμή σχεδίου. Απλά επιλέξτε τη γραμμή σχεδίου και από το μενού που εμφανίζεται αν κάνετε δεξί κλικ στην περιοχή σχεδίασης, επιλέξτε το δευτερεύον μενού Μετατροπή, και στη συνέχεια εκτελέστε την εντολή Σε Πολυγωνική δρόμου. Θα δημιουργηθεί ένας νέος δρόμος με κορυφές τα σημεία της γραμμής σχεδίου. Η σειρά των κορυφών είναι ίδια με τη σειρά εισαγωγής των σημείων της γραμμής σχεδίου. Όπως θα αναπτυχθεί σε επόμενη παράγραφο, υπάρχει και διαδικασία αντιστροφής της φοράς του δρόμου.

Εισαγωγή ενός Δρόμου από Αρχείο Κειμένου

Μπορείτε να εισάγετε την πολυγωνική ενός δρόμου, από αρχεία κειμένου (ASCII). Αυτό γίνεται επιλέγοντας, από το μενού Αρχείο, το βοηθητικό μενού Εισαγωγή από ASCII και εκτελώντας από αυτό την εντολή Πολυγωνικής νέου δρόμου. Στην οθόνη θα εμφανιστεί το πλαίσιο διαλόγου μέσα από το οποίο επιλέγετε ένα αρχείο πολυγωνικής δρόμου (συνήθως έχουν την κατάληξη .XYV), που περιέχει όλα τα στοιχεία για τον υπολογισμό.

Κάθε γραμμή του αρχείου αντιστοιχεί σε μια κορυφή. Τα στοιχεία κάθε γραμμής διαχωρίζονται μεταξύ τους με κόμμα. Το πρώτο στοιχείο που δίνεται, είναι ο κωδικός που αντιστοιχεί στο είδος της καμπύλης που χρησιμοποιείται. Οι κωδικοί των συναρμογών εμφανίζονται στον παρακάτω πίνακα.

Κωδικός	Μορφή καμπύλης
1	Κλωθοειδής - Κύκλος - Κλωθοειδής
2	Παραβολή - Κύκλος - Παραβολή
3	Κανιστροειδής
4	Κλωθοειδής - Κύκλος - Ωειδής - Κύκλος - Κλωθοειδής
5	Κλωθοειδής - Κύκλος - Κλωθοειδής (δύο κορυφές) / Ανακάμπτων ελιγμός
6	Κλωθοειδής - Κύκλος - Κύκλος - Κλωθοειδής
10	Βοηθητική Κορυφή (Χρησιμοποιείται μόνο όταν η αμέσως προηγούμενη έχει κωδικό 4 ή 5 ή 6)

Οι κωδικοί από το 1 έως το 3 αφορούν μόνο την κορυφή της συγκεκριμένης γραμμής. Οι κωδικοί από το 4 έως και το 6 αφορούν την κορυφή της συγκεκριμένης γραμμής και την αμέσως επόμενη της, η οποία δηλώνεται υποχρεωτικά με τον κωδικό 10.

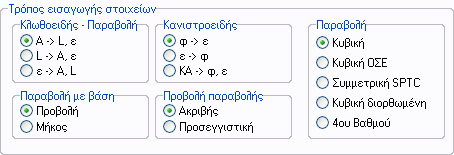

Τα επόμενα στοιχεία, που θα πρέπει να δίνονται, είναι το όνομα της κορυφής και οι συντεταγμένες Χ και Υ. Στη συνέχεια και ανάλογα με το είδος της κορυφής, δίνονται τα στοιχεία που απαιτούνται και ο τρόπος που έχει οριστεί να υπολογίζονται οι κορυφές. Ο ορισμός αυτός γίνεται στην ενότητα Τρόπος εισαγωγής στοιχείων της καρτέλας Υπολογισμοί, του πλαισίου διαλόγου της εντολής Γενικές Προδιαγραφές, που βρίσκεται στο μενού Έργο.

Για την κλωθοειδή και την παραβολή (κωδ. 1 και 2), δίνεται με τη σειρά η παράμετρος ή το μήκος της κλωθοειδούς ή η εκτροπή εισόδου (ανάλογα με τον τρόπο υπολογισμού που έχει επιλεγεί) και στη συνέχεια η ακτίνα και το αντίστοιχο μέγεθος στην έξοδο. Για την κανιστροειδή καμπύλη, θα πρέπει να εισαχθεί κατά σειρά η γωνία του τόξου εισόδου ή η εκτροπή εισόδου ή η απόσταση ΚΑ, στη συνέχεια η ακτίνα του τόξου εισόδου, η ακτίνα του κυρίως κυκλικού τόξου, η ακτίνα του τόξου εξόδου και τέλος η γωνία του τόξου εξόδου ή η εκτροπή εξόδου ή η απόσταση ΚΑ' για την έξοδο. Για τις διπλές κορυφές, τα μεγέθη είναι στοιχείο εισόδου, ακτίνα πρώτου κυκλικού τόξου, ακτίνα δεύτερου κυκλικού τόξου, στοιχείο εξόδου. Για τις βοηθητικές κορυφές (κωδικός 10) δεν χρειάζεται κανένα άλλο στοιχείο, αφού έχουν δοθεί στην αμέσως προηγούμενη κορυφή.

Εισαγωγή Δρόμου από Έργο

Για να μεταφέρετε έναν υπολογισμένο δρόμο από ένα υπάρχον αρχείο στο τρέχον έργο θα πρέπει από το μενού Αρχείο να εκτλέσετε την εντολή Εισαγωγή Δρόμου από Έργο. Στην οθόνη θα εμφανισθεί το παρακάτω παράθυρο,

στο οποίο μπορείτε να επιλέξετε το δρόμο όπου θέλετε να εισάγετε. Πατώντας το κουμπί Εντάξει στην οθόνη θα εμφανισθεί ο δρόμος υπολογισμένος διατηρώντας όχι μόνο τα στοιχεία κορυφών αλλά και τα πρανή του.

Μηκοτομή Εδάφους

Εφόσον έχει γίνει η χάραξη του δρόμου μπορείτε να δείτε ποιά θα είναι η μορφή της μηκοτομής εδάφους χωρίς να χρειαστεί να κάνετε ενημέρωση στο χώρο της Μηκοτομής. Με τον τρόπο αυτό μπορείτε να δείτε τις κλίσεις που έχει το έδαφος στο σημείο που έχει γίνει η χάραξη. Έτσι έχετε τη δυνατότητα να εντοπίσετε πιθανά προβλήματα (μεγάλες κλίσεις εδάφους) και να τα διορθώσετε μετακινώντας τη χάραξη. Για να εκτελέσετε την εντολή αυτή θα πρέπει από το μενού Χάραξη να επιλέξετε την επιλογή Μηκοτομή Εδάφους. Στην οθόνη θα εμφανισθεί ένα παράθυρο στο οποίο θα υπάρχει σχεδιασμένη η μηκοτομή του εδάφους.
