Σύνθετες Διατομές

Ένα σημαντικό εργαλείο για τη μελέτη μηκοτομών δρόμων που εμπλέκονται σε σύνθετες διατομές είναι η Νέα Πολυγωνική από Προβολή του μενού Μηκοτομή. Με αυτή τη λειτουργία παρέχεται η δυνατότητα προβολής της ερυθράς ενός Β δρόμου στην τρέχουσα μηκοτομή.

Ο υπολογισμός του υψομέτρου μπορεί να γίνει είτε απευθείας από την ερυθρά της μηκοτομής του Β δρόμου είτε από το διάγραμμα ερυθράς μηκοτομής που υπάρχει στην οριζοντιογραφία για το δρόμο Β.

Σημειώνεται ότι δεν είναι απαραίτητο οι διατομές του ενός δρόμου να εξαρτώνται από τον άλλο δρόμο.

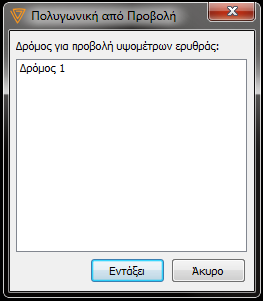

Για την παραπάνω λειτουργία θα πρέπει από το μενού Μηκοτομή να εκτελέσετε την εντολή Νέα Πολυγωνική από Προβολή. Στην οθόνη θα εμφανισθεί το ακόλουθο παράθυρο,

το οποίο περιλαμβάνει όλους τους διαθέσιμους δρόμους που υπάρχουν στο έργο. Για την ενημέρωση με βάση δεδομένα που υπάρχουν στην οριζοντιογραφία, διάγραμμα ερυθράς μηκοτομής, επιλέξτε το δρόμο που επιθυμείτε.
