Navigation:  Σύνθετες Διατομές > Διατομές

Στο χώρο των διατομών κάθε δρόμου μπορείτε να παρατηρήσετε πως στις θέσεις που βρίσκονται οι σύνθετες διατομές εμφανίζεται ο άξονας του άλλου δρόμου. Ο άξονας του τρέχοντος δρόμου εμφανίζεται με κόκκινο χρώμα ενώ των υπολοίπων με μπλέ.

Εφόσον έχει γίνει ο υπολογισμός των διατομών (για κάθε δρόμο ξεχωριστά) θα παρατηρείσετε πως σε κάθε χώρο των διατομών εμφανίζεται το περιτύπωμα των επιμέρους υπολογισμένων διατομών. Για να δείτε τις σύνθετες διατομές θα πρέπει να μεταφερθήτε στον αντίστοιχο χώρο εργασίας είτε από την πτυσσόμενη λίστα που βρίσκεται στη γραμμή εργαλείων Εμφάνιση είτε από το αντίστοιχο κουμπί που βρίσκεται στο κάτω μέρος της οθόνης (όπως ακριβώς μεταφέρεστε στις διατομές ενός δρόμου).

Στις εξαρτημένες διατομές (του δευτερεύοντος δρόμου) θα πρέπει να γίνει χρήση των Λοξών Πλατών ώστε να αποδοθούν καλύτερα τόσο τα πλάτη, τα οποία γίνονται μεγαλύτερα εξαιτίας της λοξότητας της διατομής, όσο οι επικλίσεις και οι κλίσεις. Για να υπολογίσετε μαζικά τις διατομές με βάση τα λοξά μεγέθη θα πρέπει από το μενού Μαζικές Λειτουργίες να επιλέξετε Υπολογισμός και στη συνέχεια στην καρτέλα Οδοστρ.-Πρανή να ενεργοποιήσετε την επιλογή Χρήση λοξών μεγεθών. Σε περίπτωση που θέλετε να εφαρμόσετε λοξά μεγέθη σε μια συγκεκριμένη διατομή θα πρέπει να πατήσετε το κουμπί .

Εφόσον υπολογίσετε τις διατομές του δευτερεύοντος δρόμου με τη χρήση των λοξών μεγεθών θα πρέπει να έχετε υπόψιν πως τα μεγέθη της τυπικής διατομής θα αλλοιωθούν (π.χ. στερεά εγκιβωτισμού, επικλίσεις οδοστρώματος - ερείσματος, κλίσεις πρανών).



Σύνθεση Διατομών



Στο χώρο των Σύνθετων Διατομών θα παρατηρείσετε πως έχει εμφανισθεί ένα νέο μενού (Σύνθετος) δίπλα από τις Μαζικές Λειτουργίες που είναι ενεργό μόνο όταν βρίσκεστε στο σύνθετο δρόμο. Έτσι για να εμφανίσετε μαζικά τις υπολογισμένες διατομές στον χώρο των σύνθετων θα πρέπει από το μενού Σύνθετος να επιλέξετε την εντολή Ενημέρωση Σύνθετων Διατομών ή για να γίνει ενημέρωση μόνο της τρέχουσας διατομής επιλέξτε, από το ίδιο μενού, Ενημέρωση Σύνθετης ή πατήστε το κουμπί . Στην οθόνη θα εμφανισθούν όλες οι γραμμές των διατομών και των δύο δρόμων που είχατε ήδη υπολογίσει.



Προδιαγραφές Σύνθετων Διατομών

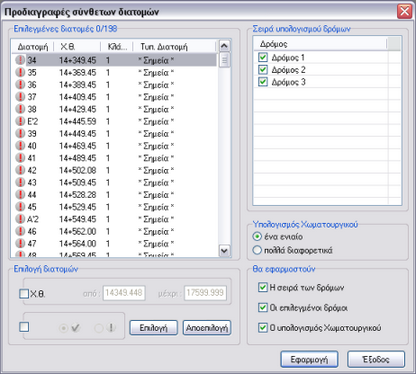

Για να ορίσετε τις προδιαγραφές υπολογισμού των σύνθετων διατομών θα πρέπει από το μενού Σύνθετος να επιλέξετε την εντολή Προδιαγραφές Σύνθετων. Στην οθόνη θα εμφανισθεί το ακόλουθο παράθυρο,





στο οποίο μπορείτε να ορίσετε, στην αντίστοιχη ενότητα τη Σειρά υπολογισμού των δρόμων καθώς και τον τρόπο που θέλετε να γίνει η Σύνθεση των διατομών.

Για να αλλάξετε τη σειρά υπολογισμού των δρόμων θα πρέπει να επιλέξετε το δρόμο (Π.χ. Δρόμος 1) και να τον σύρετε κάτω από το Δρόμο 2 αν θέλετε να υπολογίζεται δεύτερος στη σειρά. Εάν θέλετε να απενεργοποιήσετε ένα δρόμο ώστε να μη φαίνεται στο χώρο των Σύνθετων θα πρέπει να κάνετε αριστερό κλικ του ποντικιού μέσα στο αντίστοιχο πεδίο επιλογής ώστε να μην είναι "τσεκαρισμένο".

Στην ενότητα Υπολογισμός Χωματουργικού με επιλέξτε ένα ενιαίο χωματουργικό αν θέλετε οι διατομές να έχουν ενιαία τη γραμμή του χωματουργικού ή πολλά διαφορετικά χωματουργικά αν θέλετε τα χωματουργικά των σύνθετων διατομών να είναι ξεχωριστά.

Πατήστε το κουμπί Εντάξει για να επικυρωθούν οι αλλαγές και να επιστρέψετε στο χώρο εργασίας των Σύνθετων διατομών.

Σε περίπτωση που θέλετε να ορίσετε τις προδιαγραφές μιας συγκεκριμένης διατομής θα πρέπει από το μενού Σύνθετος να επιλέξετε Προδιαγραφές Σύνθετης ή να πατήσετε το κουμπί . Στην οθόνη θα εμφανισθεί το ίδιο παράθυρο με τη διαφορά οτι οι αλλαγές που θα κάνετε θα πραγματοποιηθούν μόνο στην τρέχουσα διατομή.

Εφόσον έχει γίνει ενημέρωση των σύνθετων διατομών και έχουν ορισθεί οι προδιαγραφές μπορείτε να υπολογίσετε τις διατομές από το μενού Μαζικές Λειτουργίες εκτελώντας την εντολή Υπολογισμός. Οι σύνθετες διατομές πλέον θα είναι υπολογισμένες όλες με Σημεία. Στην οθόνη θα παρατηρείσετε πως έχουν εμφανισθεί ορισμένες πράσινες διακεκομμένες γραμμές. Οι γραμμές αυτές ορίζουν τα όρια του εδάφους κάθε διατομής επομένως σε περίπτωση που θέλετε να γίνει ενημέρωση από τις σύνθετες διατομές στους επιμέρους χώρους να μπορεί να γίνει ο διαχωρισμός στο σωστό σημείο. Επίσης μπορείτε να εισάγετε και χειροκίνητα ένα σημείο διαχωρισμού πατώντας το κουμπί .



Επιπλέον Δυνατότητες



Στο μενού Σύνθετος υπάρχουν και ορισμένες επιπλέον επιλογές οι οποίες είναι οι εξής:





Αποστολή γραμμών

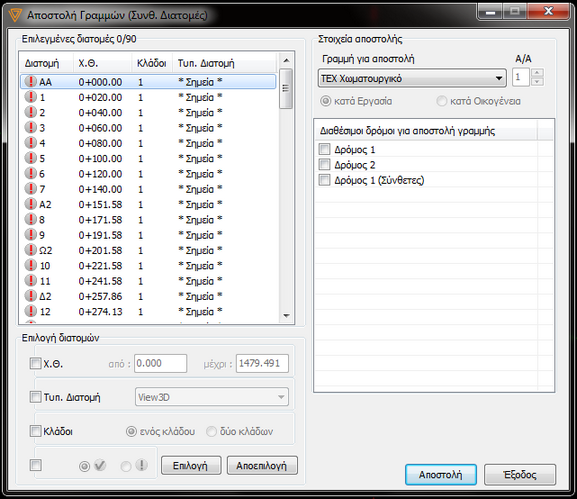

Μια ακόμα δυνατότητα που παρέχεται είναι η ανταλλαγή γραμμών ανάμεσα στους δρόμους που αποτελούν τον σύνθετο. Για να γίνει αυτό θα πρέπει από το μενού Μαζικές Λειτουργίες να εκτελέσετε την εντολή Αποστολή Γραμμών (Σύνθ. Διατομές). Στην οθόνη θα εμφανισθεί το παρακάτω παράθυρο,





στο οποίο από την ενότητα Στοιχεία αποστολής στο πεδίο Γραμμή για αποστολή επιλέγετε απο την κυλιομένη μπάρα μία από τις διαθέσιμες γραμμές που θέλετε να σταλεί από τις σύνθετες διατομές σε έναν άλλο ή άλλους δρόμους. Στο πεδίο Α/Α καθορίζετε τον αύξοντα αριθμό της γραμμής που θέλετε να σταλεί σε κάποιον άλλο δρόμο. Ο καθορισμός του Α/Α έχει νόημα, αν έχετε επιλέξει ως γραμμή για αποστολή κάποια που βρίσκεται μέσα σε μια διατομή πάνω από μία φορά (με -1 επιλέγετε το τελευταίο, με -2 το προτελευταίο κοκ). Για την αποστολή γραμμών που ανήκουν στην ίδια εργασία ή στην ίδια οικογένεια θα πρέπει στο πεδίο Α/Α να βάλετε μηδέν και στη συνέχεια να επιλέξετε μια από τις δυο επιλογές που ενεργοποιούνται (Κατά Εργασία ή Κατά Οικογένεια). Στην ενότητα Διαθέσιμοι δρόμοι για αποστολή γραμμής επιλέγετε τον δρόμο όπου θέλετε να γίνει η αποστολή της επιλεγμένης γραμμής. Πατήστε το κουμπί Αποστολή για να πραγματοποιηθεί η ενέργεια και το κουμπί Έξοδος για να κλείσετε το παράθυρο διαλόγου και να επιστρέψετε στο χώρο εργασίας των Διατομών.
