Σύνθετες Διατομές > Οριζοντιογραφία

Για να μπορέσουν να υπάρξουν σύνθετες διατομές θα πρέπει στο χώρο της Οριζοντιογραφίας τουλάχιστον ένας ή περισσότεροι δρόμοι (εξαρτημένοι - δευτερεύοντες) να έχουν διατομές πάνω στην προέκταση των διατομών ενός άλλου δρόμου (κύριου δρόμου). Για τη δημιουργία των σύνθετων διατομών θα πρέπει να ακολουθήσετε τα παρακάτω βήματα.

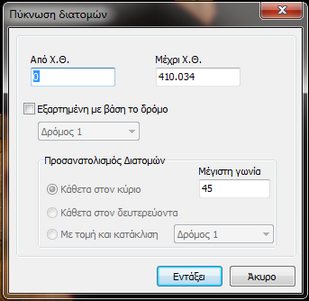

Εφόσον έχουν δημιουργηθεί οι δρόμοι (κύριος και δευτερεύων ή δευτερεύοντες) και έχει γίνει η πύκνωση του κύριου δρόμου θα πρέπει να κάνετε πύκνωση του δευτερεύοντος με βάση τον κύριο. Για να πραγματοποιηθεί αυτό θα πρέπει από το μενού Χάραξη να επιλέξετε Πύκνωση Διατομών και στη συνέχεια Πύκνωση Διατομών (Μερική/Εξαρτημένη). Στη οθόνη θα εμφανισθεί το ακόλουθο παράθυρο,

στο οποίο μπορείτε να επιλέξετε να γίνει εξαρτημένη πύκνωση είτε σε όλον τον δευτερεύοντα δρόμο είτε σε κάποιο συγκεκριμένο τμήμα του. Αυτό το ορίζετε στα πεδία Από Χ.Θ. και Μέχρι Χ.Θ.. Ενεργοποιώντας το πεδίο Εξαρτημένη με βάση το δρόμο μπορείτε να επιλέξετε με βάση ποιό δρόμο θα γίνει η πύκνωση του δευτερεύοντος.

Στην ενότητα Προσανατολισμός Διατομών μπορείτε να επιλέξετε μια από τις διαθέσιμες επιλογές:

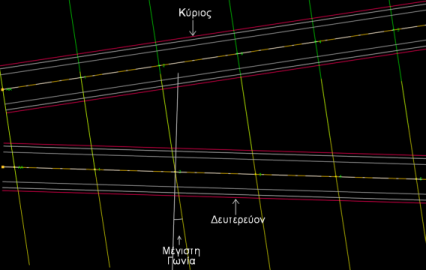

•	Κάθετα στον κύριο: Με την επιλογή αυτή οι διατομές στον δευτερεύοντα προκύπτουν σαν προεκτάσεις των διατομών του κυρίου δρόμου. Στο πεδίο Μέγιστη γωνία μπορείτε να δώσετε τη μέγιστη επιτρεπτή γωνία από την οποία αν αποκλίνει μια διατομή δεν θα εισαχθεί σ' αυτόν.

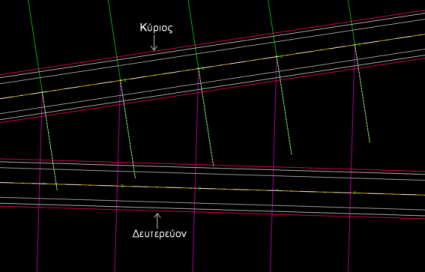

•	Κάθετα στον δευτερεύοντα: Με την επιλογή αυτή οι θέσεις διατομών του κύριου δρόμου προβάλλονται πάνω στον δευτερεύοντα. Οι διατομές που προκύπτουν είναι κάθετες στον δευτερεύοντα. Η επιλογή αυτού του είδους της εξαρτημένης πύκνωσης κατά κανόνα δεν οδηγεί σε σύνθετες διατομές.

•

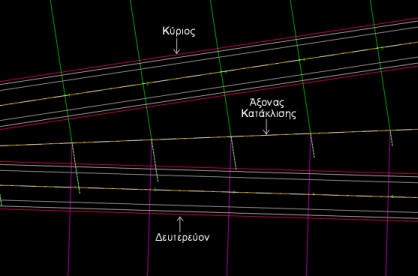

Με τομή και κατάκλιση: Με την επιλογή αυτή πέρα από τον ορισμό του κύριου δρόμου βάσει του οποίου θα γίνει η πύκνωση απαιτείται και ο ορισμός ενός άλλου δρόμου - άξονα βάσει του οποίου θα γίνει η τομή και κατάκλιση. Οι διατομές που δημιουργούνται στο δευτερεύοντα δρόμο μπορούν να χρησιμοποιηθούν για τη δημιουργία σύνθετων διατομών. Οι σύνθετες διατομές που θα προκύψουν θα είναι τοποθετημένες σε δύο τεμνόμενα επίπεδα, των οποίων οι τομές θα είναι ευθείες κατακόρυφες και θα περνούν από τα σημεία τομής με τον άξονα κατάκλισης.

Στη συνέχεια θα πρέπει να γίνουν οι κατάλληλες ενημερώσεις για κάθε δρόμο ξεχωριστά, από την Οριζοντιογραφία στη Μηκοτομή και από την Οριζοντιογραφία στις Διατομές. Έπειτα θα πρέπει να δημιουργηθούν οι σύνθετες διατομές από τον κύριο δρόμο. Για να γίνει αυτό θα πρέπει από το μενού Έργο να επιλέξετε Διαχείρηση και στην ενότητα Ενημέρωση να επιλέξετε από Οριζοντιογραφία Σε Σύνθετες Διατομές έχοντας επιλέξει τον κύριο δρόμο.
