Διατομές > Εξαγωγή Δεδομένων

Εξαγωγή Γραμμών σε Αρχείο ASCII

Οι γραμμές των διατομών, μπορούν να αποθηκευθούν σε ένα εξωτερικό αρχείο κειμένου.

Πως να εξάγετε τις γραμμές των διατομών σε αρχείο ASCII

1.	Από το μενού Αρχείο, επιλέξτε το δευτερεύον μενού Εξαγωγή σε ASCII και εκτελέστε την εντολή Γραμμών.

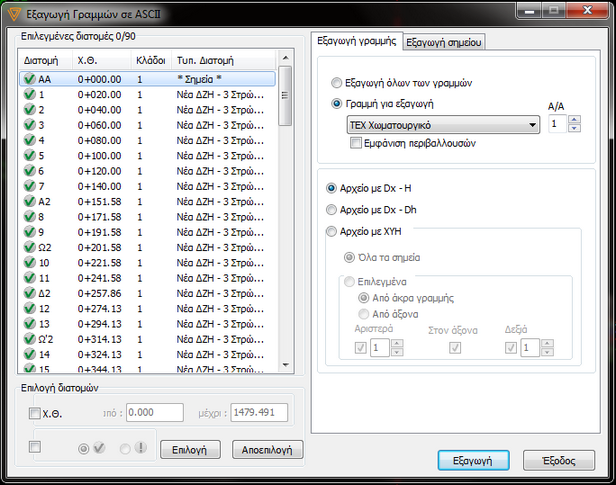

2.	Στην οθόνη θα εμφανιστεί το πλαίσιο διαλόγου,

όπου θα πρέπει να επιλέξετε τις διατομές των οποίων οι γραμμές θα συμπεριληφθούν στο αρχείο που θα δημιουργηθεί. Η επιλογή των διατομών για εξαγωγή γίνεται από τις ενότητες Επιλεγμένες διατομές και Επιλογή διατομών.

Επιλέξτε την καρτέλα Εξαγωγή γραμμής και στη συνέχεια επιλέξτε τη γραμμή που θέλετε να εξαχθεί και το είδος του αρχείου. Η γραμμή επιλέγεται από την πτυσσόμενη λίστα Γραμμή για αποθήκευση, ενώ στο πεδίο Α/Α καθορίζετε τον αύξοντα αριθμό της γραμμής, σε περίπτωση που υπάρχουν περισσότερες από μία γραμμές της ίδιας τυπικής εργασίας σε μια διατομή. Αν δώσετε τιμή 0, τότε θα εξαχθούν όλες οι γραμμές της επιλεγμένης τυπικής εργασίας που βρίσκονται στη διατομή. Σ’ αυτή την περίπτωση τα σημεία μεταξύ των γραμμών χωρίζονται μέσα στο αρχείο κειμένου με ένα ζεύγος αριθμών -98765 -98765. Αυτός ο διαχωρισμός λαμβάνεται υπόψη και στην περίπτωση πολλαπλής εισαγωγής γραμμής από αρχείο κειμένου. Υπάρχουν τρία είδη αρχείου που μπορείτε να δημιουργήσετε. Με την επιλογή Αρχείο Dx - H, προκύπτει ένα αρχείο του οποίου οι συντεταγμένες των γραμμών δίνονται με την απόσταση από τον άξονα και το απόλυτο υψόμετρο. Με την επιλογή Αρχείο Dx - Dh, οι συντεταγμένες των γραμμών δίνονται με την απόσταση από τον άξονα και την υψομετρική διαφορά από το υψόμετρο της ερυθράς στη διατομή. Τέλος με την επιλογή Αρχείο X,Y,H, προκύπτει ένα αρχείο του οποίου οι συντεταγμένες των σημείων των γραμμών δίνονται απόλυτα με βάση την Οριζοντιογραφία του δρόμου. Ενεργοποιώντας το πεδίο επιλογής Όλα τα σημεία, το αρχείο που εξάγεται με αυτήν τη μορφή περιέχει όλα τα σημεία της επιλεγμένης γραμμής. Ενεργοποιώντας το πεδίο επιλογής Επιλεγμένα, το αρχείο που εξάγεται περιέχει μέχρι τρία σημεία ανάλογα με τα πεδία επιλογής που έχετε ενεργοποιήσει. Το ένα απο αυτά τα σημεία είναι στον άξονα και τα άλλα προσδιορίζονται από την αρχή ή/και το τέλος της γραμμής. Τα σημεία εμφανίζονται στο αρχείο με αύξουσα σειρά κατά χιλιμετρική θέση και για τα σημεία της ίδιας διατομής με σειρά από αριστερά προς τα δεξιά.

4.	Αφού ολοκληρωθούν όλες οι ρυθμίσεις, πατήστε το κουμπί Εξαγωγή. Καθορίστε τη διαδρομή και το όνομα του αρχείου, που θέλετε να δημιουργηθεί.

5.	Πατήστε ΟΚ για να γίνει η δημιουργία του αρχείου. Οι συντεταγμένες των γραμμών θα εξαχθούν στο συγκεκριμένο αρχείο που θα έχει κατάληξη ACS.

Πως να εξάγετε ένα σημείο μιας γραμμής ανά διατομή σε αρχείο ASCII

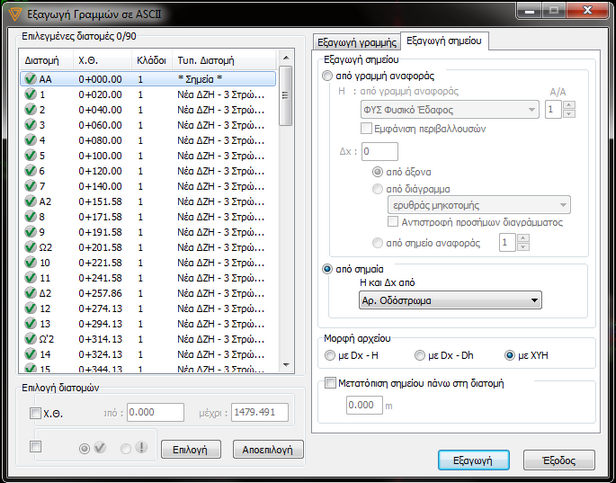

Από το μενού Αρχείο, επιλέξτε το δευτερεύον μενού Εξαγωγή σε ASCII και εκτελέστε την εντολή Γραμμών. Στην οθόνη θα εμφανιστεί το παρακάτω πλαίσιο διαλόγου,

όπου θα πρέπει να επιλέξετε τις διατομές των οποίων τα σημεία θα συμπεριληφθούν στο αρχείο που θα δημιουργηθεί. Η επιλογή των διατομών για εξαγωγή γίνεται από τις ενότητες Επιλεγμένες διατομές και Επιλογή διατομών.

Επιλέξτε στη συνέχεια την καρτέλα Εξαγωγή σημείου. Η εξαγωγή ενός σημείου μπορεί να γίνει με δύο τρόπους: είτε άμεσα με απευθείας ορισμό του σημείου είτε έμμεσα με τον ορισμό της απόστασής του από τον άξονα. Οι δύο τρόποι αναφέρονται πιο αναλυτικά παρακάτω:

Άμεσα:

•	Με την επιλογή της γραμμής αναφοράς μπορείτε μέσω του πεδίου από σημείο αναφοράς απευθείας να ορίσετε τον αριθμό του σημείου της γραμμής αναφοράς που θέλετε να εξάγετε (-1 επιλέγετε το τελευταίο, με -2 το προτελευταίο κοκ).

•	Με την επιλογή από σημαία, όπου το σημείο που θα εξαχθεί είναι αυτό που έχετε ήδη ορίσει με κάποια σημαία μέσα στη διατομή (π.χ. Οδόστρωμα, Κατάστρωμα κλπ).

Έμμεσα:

•	Με την επιλογή της γραμμής αναφοράς και από άξονα, ορίζετε απευθείας την απόσταση του σημείου από τον άξονα. Όταν το σημείο βρίσκεται δεξιά του άξονα η απόσταση έχει θετικές τιμές ενώ όταν βρίσκεται αριστερά έχει αρνητικές.

•

Με την επιλογή της γραμμής αναφοράς και από διάγραμμα, οι τιμές του διαγράμματος είναι αυτές που θα ορίσουν την απόσταση του σημείου από τον άξονα. Αν θέλετε να δώσετε κάποια επιπλέον απόσταση από το διάγραμμα αυτή την ορίζετε στο πεδίο Δχ. Στην περίπτωση που αναφέρεστε στην αριστερή πλευρά και το διάγραμμα έχει θετικές τιμές (π.χ. πλάτους οδοστρώματος, καταστρώματος) ενεργοποιείτε το πεδίο Αντιστροφή προσήμων διαγράμματος.

Με ενεργοποιημένη την επιλογή Μετατόπιση σημείου πάνω στη διατομή έχετε τη δυνατότητα το επιλεγμένο σημείο για εξαγωγή να το μετατοπίσετε κατά την τιμή του αντίστοιχου πεδίου πάνω στη διατομή κρατώντας όμως το υψόμετρό του αναλλοίωτο.

Εφόσον ολοκληρωθούν όλες οι ρυθμίσεις, πατήστε το κουμπί Εξαγωγή. Καθορίστε τη διαδρομή και το όνομα του αρχείου, που θέλετε να δημιουργηθεί και πατήστε ΟΚ για να γίνει η δημιουργία του αρχείου.

Επιπλέον εξαγωγές που μπορούν να γίνουν σε αρχεία Ascii είναι οι παρακάτω:

•	Εξαγωγή Ποσοστών: Με την εντολή αυτή μπορείτε να εξάγετε τα ποσοστά ανά διατομή. Το αρχείο που θα εξαχθεί θα έχει την κατάληξη .APS και θα περιλαμβάνει το Όνομα της διατομής, τη Χ.Θ., τα ποσοστα των Γαιών, του Ημίβραχου και του Βράχου.

•

Στοιχεία Διατομών: Με την εντολή αυτή μπορείτε να δείτε σε ένα αρχείο όλα τα στοιχεία που χαρακτηρίζουν μια διατομή. Το αρχείο θα έχει κατάληξη .TXT και θα περιλαμβάνει το Όνομα της διατομής, τη Χ.Θ., το Χ και Υ του εδάφους (σημείο στον άξονα), το Αζιμούθιο, τη Γωνία της διατομής, την Απόσταση της διατομής από τον κύριο άξονα, το Λοξό πλάτος του οδοστρώματος δεξιά και αριστερά καθώς και το Λοξό πλάτος του καταστρώματος δεξιά και αριστερά.

•

Στοιχείων Υπολογισμού: Με την εξαγωγή αυτή μπορείτε να δείτε συγκεντρωτικά τον τρόπο με τον οποίο έχουν υπολογισθεί οι διατομές. Το αρχείο που εξάγεται έχει την κατάληξη .TXT και περιλαμβάνει το Όνομα της διατομής, τη Χ.Θ., εαν είναι υπολογισμένη ή όχι, τον Τύπο υπολογισμού (με Τυπική ή με Σημεία), την Τυπική διατομή που έχει χρησιμοποιηθεί, την Οδοστρωσία που έχει χρησιμποιηθεί δεξιά και αριστερά του άξονα, τα Πρανή που έχουν εφαρμοσθεί δεξιά και αριστερά καθώς και αν υπάρχει Στηθαίο ασφαλείας δεξιά και αριστερά.

•	Εφαρμοσμένων Τοιχίων: Με την εντολή αυτή μπορείτε να εξάγετε όλα τα στοιχεία των εφαρμοσμένων τοιχίων. Το αρχείο θα έχει την κατάληξη .TXT και περιλαμβάνει το Όνομα της διατομής, τη Χ.Θ., τη Πλευρά που έχει εφαρμοσθεί το τοιχίο, το Ύψος του τοιχίου καθώς και τον Τύπο (Επιχώματος/ Ορύγματος).

Εξαγωγή Αρχείου σε DXF

Η μορφή και η εμφάνιση των γραμμών καθώς και το ποιες γραμμές θα εξαχθούν στο αρχείο DXF και σε ποιο layer, ορίζονται από το πλαίσιο διαλόγου της εντολής Τυπικές Εργασίες, του μενού Παράμετροι.

Η μορφή όλων των υπόλοιπων στοιχείων που εξάγονται ορίζονται από το πλαίσιο διαλόγου της εντολής Προδιαγραφές Εκτύπωσης, του μενού Εκτύπωση. Εκεί ορίζονται και τα ονόματα των layer κάθε κατηγορίας στοιχείων στα αντίστοιχα πεδία κειμένου Dxf layer.

Πώς να εξάγετε δεδομένα σε αρχείο DXF

1.	Από το μενού Αρχείο, επιλέξτε την εντολή Εξαγωγή σε DXF.

2.	Στην οθόνη θα εμφανισθεί ένα πλαίσιο διαλόγου όπου θα πρέπει να επιλέξετε τις διατομές που θα εξαχθούν. Η επιλογή των διατομών για εκτύπωση γίνεται από τις ενότητες Επιλεγμένες διατομές και Επιλογή διατομών.

3.	Πατήστε το κουμπί Eξαγωγή σε Dxf. Θα εμφανιστεί το παράθυρο Eξαγωγή Διατομών σε Dxf με την προεπισκόπηση των διατομών. Το παράθυρο είναι της ίδιας μορφής, με τα περισσότερα εικονίδια ίδια, με το παράθυρο Εκτύπωση Διατομών. Διαφέρει μόνο στο εικονίδιο Eξαγωγή Dxf αντί του εικονιδίου εκτύπωσης.

4.	Πατήστε αυτό το εικονίδιο και από το πλαίσιο διαλόγου που εμφανίζεται, στο πεδίο Όνομα Αρχείου, καθορίστε το όνομα του αρχείου DXF.

5.	Στο πεδίο Τύπος Αρχείου, καθορίστε τον τύπο του αρχείου, ανάλογα με την έκδοση που θέλετε 14 ή 2000.

6.	Τέλος πατήστε Αποθήκευση, για να ολοκληρωθεί η δημιουργία του αρχείου.

Όλες οι επιλεγμένες διατομές θα περιέχονται στο ίδιο αρχείο DXF. Θα χρησιμοποιηθεί η διάταξη που έχετε επιλέξει από τις Προδιαγραφές Εκτύπωσης. Πριν την εξαγωγή του αρχείου θα πρέπει να έχει οριστεί η σωστή κλίμακα σχεδίασης με βάση την οποία καθορίζεται το μέγεθος των χαρακτήρων των στοιχείων. Παντού μέσα στο πρόγραμμα το μέγεθος των στοιχείων (ονομάτων, υψομέτρων, αποστάσεων και λοιπών κειμένων) δίνονται σε cm. Στο αρχείο DXF αυτό το μέγεθος εκφράζεται σε m "κόσμου". Η μετατροπή γίνεται με τη χρήση της κλίμακας σχεδίασης.
