Navigation:  Τυπικές Διατομές > Καθορισμός Κλίσεων των Πρανών

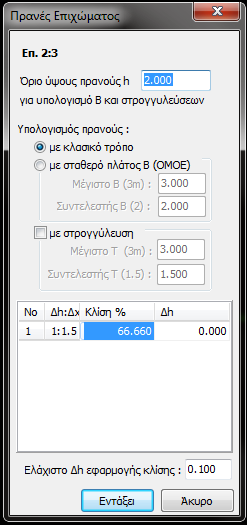

Για να τροποποιήσετε τις κλίσεις μιας διαμόρφωσης, αφού πρώτα επιλέξετε τη συγκεκριμένη διαμόρφωση πατήστε το κουμπί . Στην οθόνη θα εμφανισθεί το πλαίσιο διαλόγου από όπου γίνεται η διόρθωση των πρανών.



Καθορισμός των Κλίσεων των Πρανών











Οι κλίσεις με τα αντίστοιχα ύψη για τα οποία θα εφαρμόζονται, συμπληρώνονται στον πίνακα στο κάτω μέρος του πλαισίου διαλόγου. Ως θετικές κλίσεις, ανεξαρτήτως πλευράς, ορύγματος ή επιχώματος, θεωρούνται και δίνονται αυτές που κατευθύνονται προς το φυσικό έδαφος, ενώ όλα τα ύψη θεωρούνται και δίνονται θετικά.

Για τον καθορισμό της διαμόρφωσης πρανών ορύγματος, θα πρέπει στον πίνακα που βρίσκεται στο κάτω μέρος του πλαισίου να ορίσετε τις κλίσεις του πρανούς και το ύψος για το οποίο θα εφαρμοσθεί η κάθε μία. Η σειρά με την οποία πρέπει να δίνονται οι κλίσεις είναι από το κατάστρωμα προς το έδαφος. Για την τελευταία κλίση το πρόγραμμα αγνοεί το ύψος που έχετε δώσει και τη χρησιμοποιεί για όσο ύψος χρειαστεί. Στις κλίσεις των πρανών ορυγμάτων υπάρχει η δυνατότητα ξεκινώντας από την πρώτη κλίση να ορίσετε κάποιες κλίσεις, οι οποίες θα εφαρμόζονται υποχρεωτικά, ανεξάρτητα από το αν υπάρχει ενδιάμεση τομή με το φυσικό έδαφος. Το πρόγραμμα, αφού εφαρμόσει τις υποχρεωτικές κλίσεις για όσο ύψος έχετε ορίσει, δοκιμάζει την πρώτη μη υποχρεωτική κλίση μέχρι το συγκεκριμένο ύψος και αν δε βρει τομή με το φυσικό έδαφος συνεχίζει στην επόμενη μέχρι την τελευταία.

Ο καθορισμός μιας ομάδας κλίσεων ως υποχρεωτικές γίνεται αν επιλέξετε την τελευταία κλίση της ομάδας και πατήσετε τα πλήκτρα <Ctrl>+<Y>, ενώ η αναστροφή μιας κλίσης από υποχρεωτική σε μη γίνεται με τον ίδιο συνδυασμό πλήκτρων. Οι υποχρεωτικές κλίσεις επισημαίνονται με μπλέ χρώμα. Ως υποχρεωτικές κλίσεις, μπορούν να οριστούν η κλίση ή οι κλίσεις που αντιστοιχούν στις χωμάτινες τάφρους. Στην περίπτωση τριγωνικής τάφρου με κλίση 2/3 δηλ. 66.66% προς τα κάτω και για βάθος 40cm δίνετε υποχρεωτική κλίση -66.66 για ύψος 0.4. Το αρνητικό πρόσημο στην κλίση είναι υποχρεωτικό επειδή αντί να πάμε προς το έδαφος απομακρυνόμαστε απ΄ αυτό ενώ το ύψος όπως αναφέρθηκε δε χρειάζεται πρόσημο.



Όσον αφορά τη διαμόρφωση πρανών επιχώματος, αυτή μπορεί να γίνει με δύο τρόπους. Κατά τον πρώτο τρόπο, ο υπολογισμός του πρανούς γίνεται με βάση τις κλίσεις που δίνονται, όπως και στην περίπτωση του ορύγματος, στον αντίστοιχο πίνακα. Για να χρησιμοποιήσετε το συγκεκριμένο τρόπο, ενεργοποιήστε το πεδίο επιλογής με Κλασικό τρόπο.



Σε αντίθεση με τα ορύγματα, η σειρά με την οποία δίνονται οι κλίσεις πρανών, και τα ύψη για τα οποία αυτές εφαρμόζονται, είναι από το έδαφος προς το κατάστρωμα. Για την τελευταία κλίση του επιχώματος (την πιο κοντινή στο κατάστρωμα) το πρόγραμμα αγνοεί το ύψος που έχετε δώσει και τη χρησιμοποιεί για όσο ύψος χρειαστεί. Αρχικά δοκιμάζει την πρώτη κλίση που δίνετε μέχρι το αντίστοιχο ύψος και αν δε βρει τομή με το φυσικό έδαφος συνεχίζει στην επόμενη μέχρι την τελευταία.



Ο δεύτερος τρόπος με τον οποίο μπορεί να υπολογιστούν τα πρανή επιχώματος, αφορά υπολογισμό με βάση τις Ο.Μ.Ο.Ε. Για να ακολουθήσετε τη συγκεκριμένη μέθοδο ενεργοποιήστε το πεδίο επιλογής με σταθερό πλάτος Β (ΟΜΟΕ) και δώστε στα δύο πεδία κειμένου που βρίσκονται ακριβώς από κάτω τα αντίστοιχα μεγέθη υπολογισμού. Στο πεδίο κειμένου Όριο ύψους πρανούς h, δίνετε το μέγιστο ύψος πρανούς για το οποίο θα γίνει ο υπολογισμός με τον τρόπο αυτό. Για ύψη μεγαλύτερα από αυτό που δηλώνετε στο συγκεκριμένο πεδίο κειμένου ο υπολογισμός του πρανούς γίνεται με τον κλασικό τρόπο.



Στο πεδίο Ελάχιστο Δy εφαρμογής κλίσης: δίνετε το ελάχιστο ύψος που πρέπει να έχει η τελευταία κλίση μιας διαμόρφωσης πρανών (ορύγματος ή επιχώματος), έτσι ώστε να εισαχθεί σε μια διατομή. Σε περίπτωση που το ύψος της κλίσης είναι μικρότερο της τιμής που δίνετε στο συγκεκριμένο πεδίο, τότε η κλίση απορρίπτεται και ως τελευταία κλίση εφαρμόζεται η προηγούμενη που είναι στη λίστα της συγκεκριμένης διαμόρφωσης πρανών.

Αν επιθυμείτε τα άκρα των πρανών να στρογγυλεύονται (στο όρυγμα ή/και στο επίχωμα), ενεργοποιήστε το πεδίο ελέγχου με στρογγύλευση και δώστε τα γεωμετρικά χαρακτηριστικά της στρογγύλευσης στα αντίστοιχα πεδία κειμένου.



Για να επικυρώσετε τις αλλαγές που έχετε κάνει για μια διαμόρφωση πρανών, πατήστε το κουμπί Εντάξει. Το πλαίσιο διαλόγου κλείνει αποθηκεύοντας τις αλλαγές και επιστρέφετε στην καρτέλα Πρανή. Για να μπορείτε να δείτε τις αλλαγές που κάνατε στο χώρο εργασίας της τυπικής διατομής θα πρέπει στην ενότητα προεπιλογές της συγκεκριμένης καρτέλας, σε μια από τις τέσσερις λίστες επιλογής να είναι επιλεγμένη η διαμόρφωση πρανών στην οποία κάνατε τις αλλαγές.

Εδώ θεωρείται σκόπιμο να υπενθυμιστούν τρία σημεία σχετικά με τον καθορισμό των κλίσεων των πρανών τα οποία είναι σημαντικά και πρέπει να λαμβάνονται πάντα υπόψη:
