Τυπικές Διατομές > Οδοστρωσίες

Στην παράγραφο αυτή θα δείτε τον τρόπο με τον οποίο ορίζονται οι παράμετροι των οδοστρωσιών, δηλαδή του τμήματος πάνω από τη γραμμή χωματουργικό.

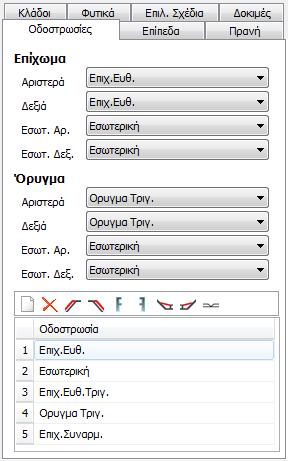

Το Anadelta Tessera, όπως έχει ήδη αναφερθεί, υποστηρίζει την ύπαρξη πολλαπλών διαμορφώσεων οδοστρωσίας στην ίδια τυπική διατομή. Στο πρόγραμμα αρχικά υπάρχουν κατ' ελάχιστον δύο διαμορφώσεις οδοστρωσίας για τις διατομές μονού κλάδου (όρυγμα - επίχωμα) και τρεις για τις διατομές διπλού κλάδου (όρυγμα - επίχωμα - εσωτερική). Φυσικά μπορείτε να εισάγετε περισσότερες από μία διαμορφώσεις οδοστρωσίας για το όρυγμα ή το επίχωμα, όπως στο παράθυρο του σχήματος, όπου υπάρχουν δύο διαμορφώσεις για επίχωμα, μία για όρυγμα και μια εσωτερική για την περίπτωση που η τυπική ρυθμιστεί να είναι διπλού κλάδου.

Στην ενότητα Προεπιλογές, καθορίζετε τις διαμορφώσεις οδοστρωσίας που θέλετε να εφαρμόζονται ως προεπιλογή στην τρέχουσα τυπική διατομή τόσο για το όρυγμα και το επίχωμα, όσο και για το δεξί, το αριστερό, αλλά και το εσωτερικό μέρος των τυπικών διατομών διπλού κλάδου. Οι διαμορφώσεις που επιλέγετε εμφανίζονται στο χώρο εργασίας της τυπικής διατομής στο αντίστοιχο τμήμα που επιλέχθηκαν να εφαρμόζονται. Σημειώνεται ότι μόνο από το χώρο εργασίας της τυπικής διατομής γίνονται οι όποιες αλλαγές στη διαμόρφωση των οδοστρωσιών και επομένως μπορείτε να αλλάζετε μόνο όποια οδοστρωσία έχει επιλεγεί στην Προεπιλογές. Η επιλογή των οδοστρωσιών γίνεται από τις αντίστοιχες πτυσσόμενες λίστες. Η εμφάνιση της επιλεγμένης οδοστρωσίας στην περιοχή σχεδίασης είναι άμεση. Ένα παράδειγμα μπορείτε να δείτε αν στην κατάσταση Τυπική, επιλέξτε την τυπική α4νσ. Η τυπική αυτή περιέχει πέντε οδοστρωσίες. Στην ενότητα Προεπιλογές, ενώ έχετε επιλέξει στην περιοχή σχεδίασης να εμφανίζεται η διατομή σε επίχωμα, θα παρατηρήσετε ότι είναι επιλεγμένη στο επίχωμα τόσο στο αριστερό όσο και στο δεξί τμήμα της διατομής η οδοστρωσία Επιχ. Ευθ.. Εσείς επιλέξτε από την αντίστοιχη πτυσσόμενη λίστα για το δεξί τμήμα του επιχώματος την οδοστρωσία Επίχ. Ευθ.Τριγ.. Θα παρατηρήσετε ότι η διατομή στην περιοχή σχεδίασης διαφοροποιείται, καθώς εφαρμόζεται η νέα οδοστρωσία.

Οι διαμορφώσεις οδοστρωσίας οι οποίες επιλέγονται στην ενότητα Προεπιλογές, εφαρμόζονται και κατά τον υπολογισμό των διατομών, εκτός αν επιλέξετε κάτι διαφορετικό είτε κατά τον υπολογισμό μιας συγκεκριμένης διατομής, στο παράθυρο διαχείρισης Στοιχεία Διατομής , είτε κατά το μαζικό υπολογισμό, στο πλαίσιο διαλόγου της εντολής Υπολογισμός, του μενού Μαζικές Λειτουργίες.

Αν θέλετε να δημιουργήσετε μια νέα οδοστρωσία τότε απλά πατήστε το κουμπί στην καρτέλα Οδοστρωσίες. Στον πίνακα ακριβώς από κάτω εμφανίζεται μια νέα γραμμή, όπου μπορείτε να πληκτρολογήσετε και το όνομα της νέας διαμόρφωσης οδοστρωσίας. Το αρχικό όνομά της αποτελείται από τη λέξη Νέα και το όνομα της διαμόρφωσης οδοστρωσίας που ήταν επιλεγμένη πριν από το πάτημα του κουμπιού. Έτσι με τη δημιουργία μιας νέας οδοστρωσίας, δημιουργείται ένα αντίγραφο αυτής που είχατε επιλεγμένη όταν πατήσατε το κουμπί.

Για να διαγράψετε μια οδοστρωσία, επιλέξτε την με αριστερό κλικ του ποντικιού στο αντίστοιχο πεδίο στον πίνακα και πατήστε το κουμπί . Για να αλλάξετε το όνομα μιας οδοστρωσίας, απλά ενεργοποιήστε το πεδίο της και πληκτρολογείστε εκεί το νέο της όνομα. Όταν τελειώσετε πατήστε το πλήκτρο <Enter> για να επικυρώσετε το νέο όνομα.

Μέσα από την καρτέλα Οδοστρωσίες, καθορίζετε τον αριθμό των οδοστρωσιών καθώς και ποιες από αυτές θα εφαρμόζονται ως προεπιλογές στα διάφορα τμήματα της τυπικής διατομής. Η μορφή της οδοστρωσίας (πλάτη, επικλίσεις στρώσεων, ύπαρξη και μορφή ερεισμάτων, στερεά εγκιβωτισμού κ.ο.κ.) καθορίζονται μέσα από την περιοχή σχεδίασης. Αυτό γίνεται με τη βοήθεια εντολών που αφορούν την εισαγωγή και επεξεργασία γραμμών μέσα σε μια τυπική διατομή, καθώς και την εντολή Διόρθωση σημείου η οποία είναι κατάλληλη για τον ακριβή υπολογισμό της θέσης ενός σημείου μέσα στην τυπική.
