Τυπικές Διατομές

Για τον ορισμό της τυπικής είναι απαραίτητος ο καθορισμός των πρανών, τόσο για τα επιχώματα όσο και για τα ορύγματα. Ο ορισμός της διαμόρφωσης των πρανών γίνεται από την καρτέλα Πρανή.

Όπως έχει αναφερθεί, μία τυπική διατομή μπορεί να περιέχει πολλές διαμορφώσεις πρανών. Ο καθορισμός μιας διαμόρφωσης πρανούς γίνεται, ορίζοντας την ακολουθία των κλίσεων του πρανούς.

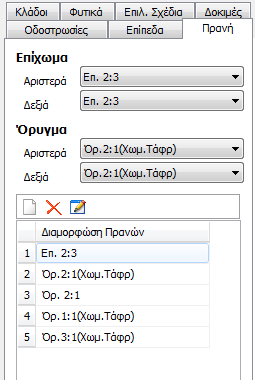

Στο κάτω μέρος της καρτέλας εμφανίζονται όλες οι υπάρχουσες διαμορφώσεις πρανών της τρέχουσας τυπικής διατομής. Σε κάθε τυπική θα πρέπει να υπάρχουν τουλάχιστον δύο διαμορφώσεις πρανών από τις οποίες η μία να αντιστοιχεί στο επίχωμα και η άλλη στο όρυγμα. Για να δημιουργήσετε μια νέα διαμόρφωση επιλέξτε από τον πίνακα μία από τις υπάρχουσες (π.χ. Επίχωμα 1:3, 1:2, 2:3) και πατήστε το κουμπί . Στην οθόνη θα δημιουργηθεί μια νέα διαμόρφωση, αντίγραφο της επιλεγμένης. Το αρχικό όνομά της αποτελείται από τη λέξη Νέο και το όνομα της διαμόρφωσης πρανών που ήταν επιλεγμένη πριν από το πάτημα του κουμπιού (π.χ. Νέα Επίχωμα 1:3, 1:2, 2:3). Για να αλλάξετε το όνομα της διαμόρφωσης απλά ενεργοποιήστε το πεδίο της και πληκτρολογείστε το νέο όνομα. Όταν τελειώσετε πατήστε το πλήκτρο <Enter> για να επικυρωθεί η αλλαγή. Για να διαγράψετε μια διαμόρφωση από τον πίνακα επιλέξτε την και πατήστε το κουμπί .

Στο πάνω μέρος του παραθύρου , ορίζετε τις διαμορφώσεις των πρανών που θέλετε να εφαρμόζονται ως προεπιλογή στην τρέχουσα τυπική διατομή τόσο για το δεξί και το αριστερό μέρος, όσο και για το όρυγμα και το επίχωμα. Η επιλογή των διαμορφώσεων γίνεται από τις αντίστοιχες πτυσσόμενες λίστες. Η εφαρμογή της επιλεγμένης διαμόρφωσης πρανών είναι άμεση και φαίνεται στο χώρο εργασίας της τυπικής διατομής. Οι προεπιλεγμένες διαμορφώσεις πρανών εφαρμόζονται και κατά τον υπολογισμό των διατομών, εκτός αν επιλέξετε κάτι διαφορετικό είτε κατά τον υπολογισμό μιας συγκεκριμένης διατομής, στο παράθυρο διαχείρισης Στοιχεία Διατομών, είτε κατά το μαζικό υπολογισμό, στο πλαίσιο διαλόγου της εντολής Υπολογισμός, του μενού Μαζικές Λειτουργίες.
