Διατομές > Εισαγωγή Γραμμής από Αρχείο Κειμένου

Εισαγωγή Γραμμής από Αρχείο Κειμένου (ACS)

Η διαδικασία αυτή είναι χρήσιμη στην περίπτωση που θέλετε να εισάγετε μαζικά στο έργο σας την αποτύπωση του εδάφους κάθε διατομής (κυρίως για επιμετρήσεις), την οποία διαθέτετε σε ψηφιακή μορφή (αρχεία κειμένου ASCII). Η διαδικασία είναι δυνατόν να εφαρμοστεί οποιαδήποτε στιγμή, είτε κατά το αρχικό στάδιο της μελέτης, είτε κατά τη διάρκεια επεξεργασίας αυτής.

Ειδικά για την εισαγωγή του Φυσικού Εδάφους, αν χρειάζεται γίνεται και δημιουργία διατομών. Δηλαδή το πρόγραμμα διαβάζει το αρχείο κειμένου και ενημερώνει τη γραμμή του Φυσικού Εδάφους σε όσες διατομές υπάρχουν ήδη στο έργο σας. Αν μέσα στο αρχείο κειμένου υπάρχουν γραμμές οι οποίες αναφέρονται σε διατομές που δεν υπάρχουν στο έργο, τότε αυτές θα δημιουργηθούν και θα εισαχθεί σε αυτές η γραμμή του Φυσικού Εδάφους.

Πως να εισάγετε μια γραμμή από αρχείο κειμένου ASCII

1.	Από το μενού Αρχείο, επιλέξτε το δευτερεύον μενού Εισαγωγή από ASCII και στη συνέχεια εκτελέστε την εντολή Γραμμών. Στην οθόνη εμφανίζεται το πλαίσιο διαλόγου Εισαγωγή Γραμμών από ASCII.

Επιλέξτε το αρχείο και πατήστε Άνοιγμα. Αν στο έργο σας δεν υπάρχει καμία διατομή (π.χ. το αρχείο έχει προκύψει από δημιουργία νέου έργου διατομών), τότε το πρόγραμμα θα θεωρήσει ότι η γραμμή αντιστοιχεί στη γραμμή Φυσικού Εδάφους και θα δημιουργήσει τις διατομές και το Φυσικό Έδαφος που αντιστοιχεί σε κάθε διατομή.

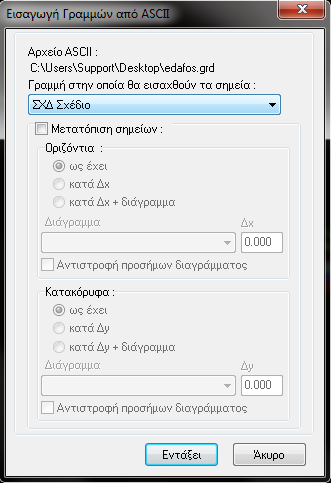

3.	Αν στο έργο σας υπάρχει έστω και μία διατομή, το πρόγραμμα θα εμφανίσει το πλαίσιο διαλόγου,

όπου θα πρέπει να ορίσετε σε ποια γραμμή θα καταχωρηθούν τα σημεία στην πτυσσόμενη λίστα Γραμμή στην οποία θα εισαχθούν τα σημεία. Ακόμα μπορείτε να ορίσετε αν θέλετε κατά την εισαγωγή οι γραμμές να μετατοπισθούν οριζόντια ή κατακόρυφα.

Η μετατόπιση γίνεται ενεργοποιώντας το πεδίο επιλογής Μετατόπιση σημείων: και στη συνέχεια ορίζοντας το μέγεθος της μετατόπισης. Η οριζόντια μετατόπιση καθορίζεται στην ενότητα Οριζόντια, ενώ η κατακόρυφη στην ενότητα Κατακόρυφη. Αν θέλετε η μετατόπιση να γίνει κατά ένα σταθερό μέγεθος επιλέγετε το πεδίο επιλογής κατά Δx ή κατά Δy και πληκτρολογείτε την απόσταση στο πεδίο κειμένου Δx και Δy αντίστοιχα. Η επιλογή ως έχει έχει την έννοια της μη μετατόπισης μιας γραμμής ως προς την επιλεγμένη διεύθυνση. Αν θέλετε η απόσταση της μετατόπισης κατά μια διεύθυνση να μην είναι σταθερή από διατομή σε διατομή αλλά το πρόγραμμα να την καθορίζει από ένα διάγραμμα, επιλέξτε τη ρύθμιση κατά Δx + διάγραμμα ή κατά Δy + διάγραμμα αντίστοιχα. Σε αυτήν την περίπτωση, θα πρέπει να επιλέξετε από την πτυσσόμενη λίστα Διάγραμμα το διάγραμμα που θα χρησιμοποιήσετε. Στις τιμές του διαγράμματος μπορείτε να προσθέσετε και ένα σταθερό μήκος συμπληρώνοντάς το, στο αντίστοιχο πεδίο κειμένου Δx και Δy. Μπορείτε επίσης, αν είναι αναγκαίο, να επιλέξετε αντιστροφή προσήμων διαγράμματος.

4.	Αφού καθορίσετε τις ρυθμίσεις όπως θέλετε, πατήστε το κουμπί Εντάξει για να μεταβείτε στο επόμενο στάδιο.

5.	Αν έχετε επιλέξει κάποια τυπική εργασία που να ανήκει σε μια από τις οικογένειες ΤΟΙΧ, ΣΕΓΚ ή ΣΟ, το πρόγραμμα θα εμφανίσει τα πλαίσια διαλόγου:

6.	Ορίστε τις ιδιότητες της εισαγόμενης γραμμής και πατήστε το κουμπί Εντάξει για να προχωρήσετε.

7.	Τέλος, το πρόγραμμα θα σας ζητήσει να ορίσετε τον τρόπο με τον οποίο θα ελέγξει αν μια διατομή του αρχείου ACS υπάρχει στο αρχείο. Αν δηλαδή ο έλεγχος θα γίνεται βάσει του ονόματος της διατομής ή της Χ.Θ., όπως φαίνεται στο πλαίσιο διαλόγου που εμφανίζεται στην οθόνη:

Για να επιλέξετε η αντιστοίχηση των διατομών να γίνει με βάση το όνομα, πατήστε το κουμπί Όνομα ενώ για να γίνει με βάση τη Χ.Θ. πατήστε το κουμπί Χ.Θ..

8.	Με το πάτημα του κουμπιού, η ενημέρωση εκτελείται και στην περιοχή σχεδίασης εμφανίζεται η γραμμή.

Προδιαγραφές Αρχείων Κειμένου (ACS).

Τα δεδομένα των διατομών σε ένα τέτοιο αρχείο είναι διατεταγμένα κατά ομάδες. Κάθε ομάδα-διατομή ξεκινά με μία γραμμή που περιέχει ένα * και ακολουθεί μια σειρά που περιέχει το όνομα της διατομής και τη χιλιομετρική της θέση (ή την απόσταση από την προηγούμενη) χωρισμένα τουλάχιστον με ένα κενό διάστημα (π.χ. ΑΑ 0.00). Στις επόμενες σειρές ακολουθούν τα σημεία της διατομής (ένα ανά γραμμή). Σε κάθε γραμμή σημείου υπάρχουν δύο αριθμοί με τον πρώτο να είναι η απόσταση του σημείου από τον άξονα και το δεύτερο το υψόμετρό του, διαχωρισμένα μεταξύ τους με τουλάχιστον ένα κενό διάστημα.

Αν το αρχείο στην πρώτη σειρά του περιέχει έναν αριθμό, τότε πρόκειται για αρχείο με σχετικές Χ.Θ., αν όχι, τότε οι Χ.Θ. που περιέχει είναι απόλυτες. Στην περίπτωση των απόλυτων Χ.Θ. ο αριθμός που αναγράφεται δίπλα από το όνομα κάθε διατομής παριστάνει την απόλυτη χιλιομετρική της θέση και τότε δεν παίζει ρόλο η σειρά εμφάνισης των διατομών μέσα στο αρχείο. Στην περίπτωση των σχετικών Χ.Θ. ο αριθμός που υπάρχει στην αρχή του αρχείου παριστάνει τη Χ.Θ. αρχής και τότε ο αριθμός που αναγράφεται δίπλα από το όνομα κάθε διατομής παριστάνει την απόστασή της από την προηγούμενη διατομή, με τη σειρά εμφάνισης των διατομών στο αρχείο να παίζει καθοριστικό ρόλο.
