ΟΜΟΕ > Μηκοτομή

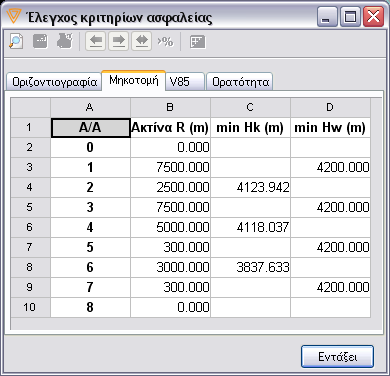

Στην κατάσταση της Οριζοντιογραφίας, από το μενού Έργο, επιλέξτε την εντολή Κριτήρια Ασφαλείας, και απο το πλαίσιο που ανοίγει την καρτέλα Μηκοτομή. Στην οθόνη εμφανίζεται το παράθυρο του σχήματος:

Η καρτέλα Μηκοτομή αποτελείται απο τις παρακάτω στήλες:

•	Α/Α: Αύξων αριθμός των κορυφών Μηκοτομής

•	Ακτίνα R (m): Η ακτίνα κάθε κορυφής της Μηκοτομής

•	min Hk (m): Η ελάχιστη ακτίνα των κυρτών κορυφών Μηκοτομής

•	min Hw (m): Η ελάχιστη ακτίνα των κοίλων κορυφών Μηκοτομής

min Hk (m): Οι ελάχιστες τιμές κυρτών κατακόρυφων καμπυλών παρέχουν επαρκή περιθώρια ασφαλείας. Με την εφαρμογή αυτών των ακτινών δεν προκύπτουν μεγάλα ορύγματα, ενώ η μηκοτομή μπορεί να προσαρμοστεί σε μεγάλο βαθμό στο ανάγλυφο του εδάφους. Ιδιαίτερη σημασία για τα κυρτώματα έχει η ορατότητα. Η ελάχιστη ακτίνα των κυρτών καμπυλών εξαρτάται από το:

•	Απαιτούμενο μήκος ορατότηας για στάση ή για προσπέραση,

•	Ύψος των οφθαλμών του οδηγού και

•	Ύψος του εμποδίου.

min Hw (m): Οι ελάχιστες τιμές των ακτινών των κοίλων καμπυλών παρέχουν επαρκή μήκη ορατότητας:

•	Σε κάτω διαβάσεις (ελάχιστο ελεύθερο ύψος = 4,50 m και ύψος οφθαλμών οδηγού φορτηγού οχήματος = 2,50 m),

•	Κατά τη νυχτερινή οδήγηση.

Η ελάχιστη ακτίνα των κοίλων καμπυλών προκύπτει από τον παρακάτω πίνακα που ορίζουν οι ΟΜΟΕ:

Ve (km/h)	Hw min (m)
50	1350
60	1900
70	2500
80	3300
90	4200
100	5200
110	6300
120	7500
130	10000

Για να αλλάξετε το ύψος των οφθαλμών πρέπει να πάτε στην κατάσταση της Μηκοτομής και από το μενού Μηκοτομή επιλέτε την εντολή Ιδιότητες Δρόμου. Στην καρτέλα Γενικά υπάρχει ένα πεδίο που λέγεται Ύψος Οφθαλμών.
