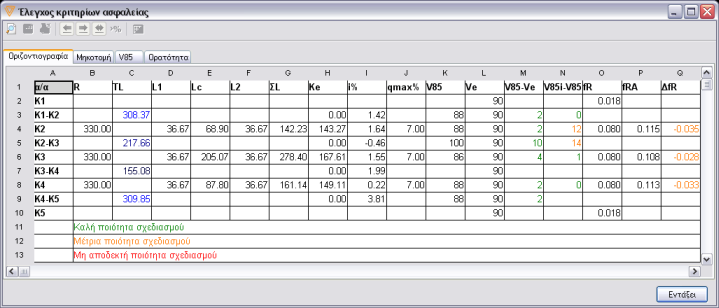

Στην κατάσταση της Οριζοντιογραφίας, από το μενού Έργο, επιλέξτε την εντολή Κριτήρια Ασφαλέιας. Στην οθόνη εμφανίζεται το πλαίσιο διαλόγου του σχήματος:
Ο πίνακας αυτός αποτελείται απο τέσσερις καρτέλες την Οριζοντιογραφία, τη Μηκοτομή, τη V85 και την Ορατότητα. Η καρτέλα Οριζοντιογραφία αποτελείται απο τις παρακάτω στήλες:
| • | α/α: Αύξων αριθμός των κορυφών |
| • | R: Ακτίνα κυκλικού τόξου |
| • | L1: Μήκος κλωθοειδούς εισόδου |
| • | Lc: Μήκος κυκλικού τόξου |
| • | L2: Μήκος κλωθοειδούς εξόδου |
| • | i%: Κατά μήκος κλίση (από Μηκοτομή) |
| • | qmax: Μέγιστη επίκλιση καμπύλης |
| • | V85: Λειτουργική ταχύτητα (υπολογίζεται από το πρόγραμμα) |
| • | V85 - Ve: Κριτήριο Ασφαλείας Ι |
| • | V85i - V85i+1: Κριτήριο Ασφαλείας ΙΙ |
| • | FR: Συντελεστής εγκάρσιας τριβής |
| • | FRΑ: Απαιτούμενος συντελεστής εγκάρσιας τριβής |
| • | ΔFR: Κριτήριο Ασφαλείας ΙΙΙ |
Ακόμα στο κάτω μέρος του παραθύρου υπάρχουν οι φράσεις,
| • | Καλή ποιότητα σχεδιασμού, |
| • | Μέτρια ποιότητα σχεδιασμού, |
| • | Μη αποδεκτή ποιότητα σχεδιασμού, |
οι οποίες προσδιορίζουν τη ποιότητα σχεδιασμού των αριθμών που βρίσκονται στις στήλες V85 - Ve, V85i - V85i+1 και ΔFR.
Τρόποι βελτίωσης της V85:
| • | Δημιουργία πιο απότομων στροφών |
| • | Διόρθωση των γεωμετρικών χαρακτηριστικών των κορυφών της οδού |
| • | Μείωση των μεγάλων ευθύγραμμων τμημάτων |
| • | Μεταβολή κλίσης Μηκοτομής |
Όλα αυτά αφορούν την περίπτωση που θέλουμε να μειώσουμε την V85, διαφορετικά θα πρέπει να κάνετε αντίθετες ενέργειες.
Στη στήλη TL όσες τιμές έχουν χρώμα μπλέ σημαίνει πως είναι ανεξάρτητες ευθυγραμμίες, ενώ όλες οι υπόλοιπες είναι εξαρτημένες.

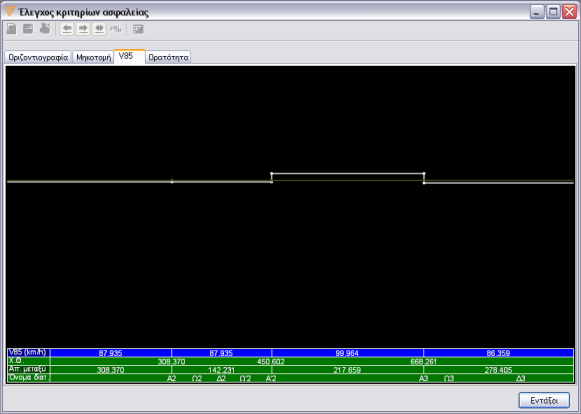

Μεταβαίνοντας στην καρτέλα V85 μπορούμε να δούμε το διάγραμμα της λειτουργικής ταχύτητας. Στην οθόνη θα εμφανιστεί το παρακάτω παράθυρο,
το οποίο αποτελείται από τέσσερις άξονες:
| • | την Απόσταση μεταξύ των διατομών και |
Από το διάγραμμα αυτό μπορούμε να διακρίνουμε τη V85 που υπάρχει στις διάφορες χιλιομετρικές θέσεις.
