Τυπικές Διατομές > Επένδυση Πρανών Οδοστρωσίας

Η ρύθμιση της μορφής που θα έχει η επένδυση των πρανών γίνεται από την καρτέλα Οδοστρωσίες. Σε μια τυπική διατομή η επένδυση πρανών μπορεί να δημιουργείται αυτόματα. Η μορφή της επένδυσης μπορεί να είναι είτε παράλληλη με τα πρανή (συνήθως επιχώματα) είτε με κλίσεις (συνήθως ορύγματα).

Πως να ορίσετε την αυτόματη επένδυση πρανών

Από την καρτέλα Οδοστρωσίες, του παράθυρου διαχείρισης Στοιχεία Τυπικής Διατομής, πατήστε ένα από τα κουμπιά

αναλόγως αν θέλετε η επένδυση να εφαρμοσθεί στα αριστερά ή στα δεξιά της τυπικής διατομής. Η επένδυση θα εφαρμοσθεί στην οδοστρωσία που είναι επιλεγμένη στην ενότητα Προεπιλογές και ανάλογα με το αν είναι επιλεγμένο το όρυγμα ή το επίχωμα.

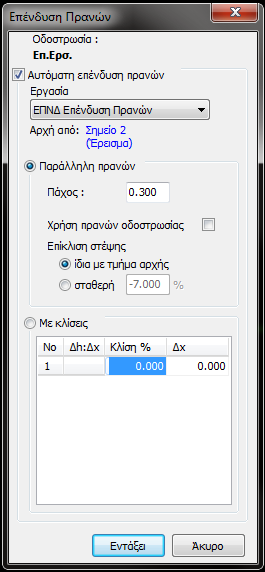

2.	Στην οθόνη θα εμφανιστεί το πλαίσιο διαλόγου,

στο οποίο θα πρέπει αν θέλετε να εφαρμόζεται αυτόματα η επένδυση πρανών να ενεργοποιήσετε το πεδίο επιλογής Αυτόματη επένδυση πρανών. Αρχικά από την πτυσσόμενη λίστα Εργασία επιλέξτε την τυπική εργασία στην οποία θα ανήκει η νέα γραμμή που θα δημιουργηθεί. Στη λίστα εμφανίζονται μόνο οι τυπικές εργασίες, που ανήκουν στην οικογένεια ΕΠΝΔ. Συνήθως επιλέγετε την τυπική εργασία Επένδυση Πρανών για το επίχωμα ή Πλήρωση ΖΑΚ, για το όρυγμα.

Το επόμενο βήμα είναι ο καθορισμός του σημείου από όπου θα αρχίζει η επένδυση των πρανών. Για να καθορίσετε το σημείο κάντε αριστερό κλικ πάνω στη φράση Μη ορισμένο κάτω από την πτυσσόμενη λίστα, έτσι ώστε στην πάνω αριστερή γωνία της περιοχής σχεδίασης να εμφανισθεί η φράση Επιλογή σημείου αναφοράς. Επιλέξτε το σημείο που θέλετε και στη συνέχεια πατήστε πάνω στη φράση Αποδοχή σημείου. Το πεδίο θα ενημερωθεί και θα εμφανίζεται πλέον το σημείο που επιλέξατε π.χ. Αρχή από το 2ο σημείο της Έρεισμα.

Στην περίπτωση που η επένδυση αφορά επίχωμα ενεργοποιήστε το πεδίο επιλογής Παράλληλη πρανών. Στη συνέχεια θα πρέπει να πληκτρολογήσετε στο πεδίο κειμένου Πάχος την απόσταση της επένδυσης από το πρανές σε μέτρα. Αν επιθυμείτε για τη δημιουργία της γραμμής να συμμετέχουν και τα πρανή της οδοστρωσίας (εκτός από τα πρανή της γραμμής χωματουργικό), ενεργοποιείστε το πεδίο ελέγχου Χρήση πρανών οδοστρωσίας. Αν η επίχωση αφορά το όρυγμα και τη δημιουργία ζώνης άρσης καταπτώσεων, ενεργοποιήστε το πεδίο επιλογής Με κλίσεις. Στη λίστα ακριβώς από κάτω δώστε τις κλίσεις και το οριζόντιο βήμα (απόσταση) για το οποίο θα εφαρμόζεται η κάθε κλίση. Το βήμα της τελευταίας κλίσης πρέπει να είναι πάντα μηδέν. Το πρόγραμμα προεκτείνει την τελευταία κλίση μέχρι να βρει τομή με την άνω ή την κάτω περιβάλλουσα.

5.	Πατήστε το κουμπί Εντάξει, ώστε το πλαίσιο διαλόγου να κλείσει και να δημιουργηθεί η γραμμή.
