Υπολογισμός Εμβαδού ανά Ζώνη

Previous pageReturn to chapter overviewNext page

Εμβαδομέτρηση

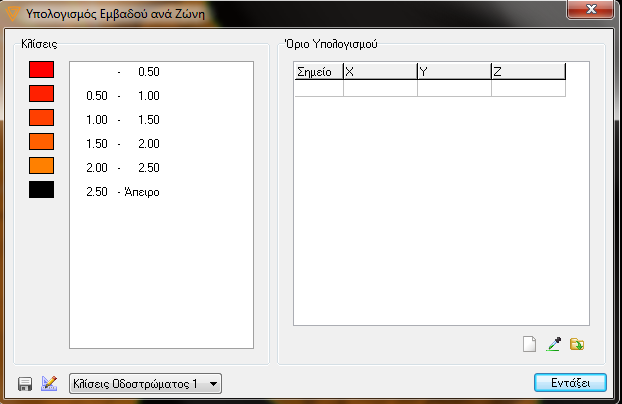

Με την εντολή Υπολογισμός Εμβαδού ανά Ζώνη, από το μενού Έδαφος, μπορείτε να υπολογίσετε τα οριζόντια εμβαδά σε ομάδες που καθορίζονται από την κλίση του εδάφους. Ο υπολογισμός αυτός μπορεί να γίνει είτε σε ολόκληρη την επιφάνεια του εδάφους είτε σε κάποιο συγκεκριμένο τμήμα του. Με την εκτέλεση της εντολής αυτής ανοίγει το παρακάτω παράθυρο:

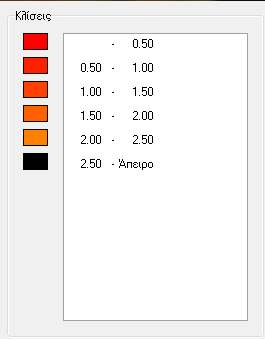

Στην περίπτωση που ο υπολογισμός θέλετε να εφαρμοσθεί σε όλο το έδαφος επιλέγετε απο την πτυσσόμενη λίστα επιλογής  την κλίμακα με την οποία θέλετε να παρουσιάζονται τα εμβαδά και στη συνέχεια πατάτε το πλήκτρο ώστε να υπολογισθούν σε τ.μ. οι επιφάνειες των εμβαδών, όπως φαίνεται στο παρακάτω σχήμα:









Όταν θέλετε να υπολογίσετε το εμβαδόν κάποιας συγκεκριμένης επιφάνειας πρέπει στην κατάσταση της Οριζοντιογραφίας να περικλείσετε, με μια γραμμή σχεδίου, όλα τα σημεία εδάφους τα οποία θέλετε να λάβουν μέρος στον υπολογισμό.

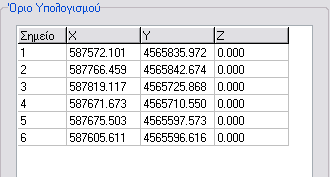

Στη συνέχεια πατάτε το κουμπί ώστε να μεταφερθούν οι συντεταγμένες της επιλεγμένης γραμμής στο δεξί μέρος του παραθύρου, όπως φαίνεται παρακάτω:





Σε περίπτωση που θέλετε να αποθηκεύσετε τα αποτελέσματα της εμβαδομέτρησης σε αρχεία κειμένου πατάτε το κουμπί ενώ για να ανοίξετε ένα αρχείο κειμένου, που περιέχει συντεταγμένες για το Όριο Υπολογισμού πατάτε το κουμπί .

Εάν θέλετε να διαγράψετε τα στοιχεία από το πλαίσιο Όριο Υπολογισμού πατάτε το κουμπί .
