Ογκομέτρηση

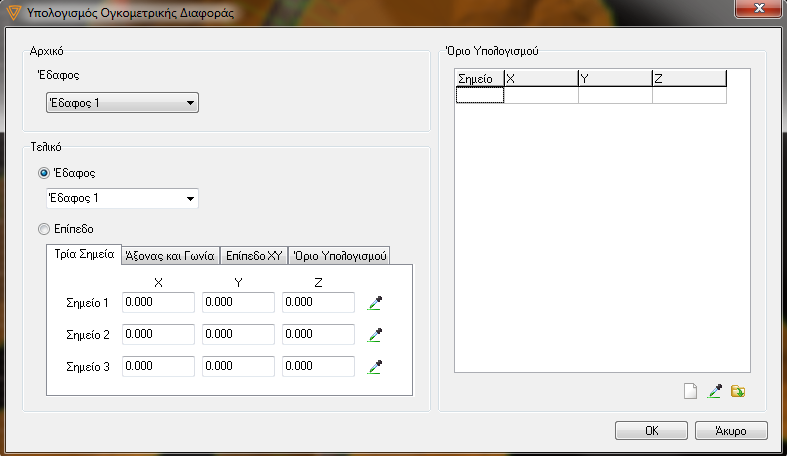

Με την εντολή Υπολογισμός Ογκομετρικής Διαφοράς, από το μενού Έδαφος μπορείτε να εκτελέσετε ογκομετρικούς υπολογισμούς. Ο υπολογισμός γίνεται μεταξύ ενός εδάφους το οποίο επιλέγετε από την πτυσσόμενη λίστα της ενότητας Όρισμα Α και ενός εδάφους ή ενός επιπέδου, το οποίο επιλέγετε στην ενότητα Όρισμα Β.



Αν θέλετε κάποιο έδαφος ενεργοποιείτε το πεδίο επιλογής Έδαφος και επιλέγετε το έδαφος από την πτυσσόμενη λίστα επιλογής. Αν θέλετε κάποιο επίπεδο, ενεργοποιείτε το πεδίο επιλογής Επίπεδο και ορίζετε το επίπεδο από τις καρτέλες ακριβώς από κάτω. Κάθε καρτέλα αντιστοιχεί σε ένα τρόπο ορισμού ένος επιπέδου. Αν το επίπεδο είναι παράλληλο στο επίπεδο ΧΥ, επιλέγετε την αντίστοιχη καρτέλα και στο πεδίο κειμένου Ζ πληκτρολογείτε το υψόμετρο του επιπέδου. Αν το επίπεδο ορίζεται από τρία σημεία πηγαίνετε στην αντίστοιχη καρτέλα και πληκτρολογείστε τις συντεταγμένες του κάθε σημείου. Αν το επίπεδο ορίζεται από δύο σημεία και τη γωνία του ως προς την οριζόντιο, εμφανίστε την καρτέλα Άξονας και γωνία, και πληκτρολογείστε τις συντεταγμένες των σημείων και τη γωνία. Επιλέγοντας ένα σημείο εδάφους από την οθόνη και πατώντας το κουμπί , αντιγράφονται οι συντεταγμένες του σημείου.



Σε κάθε περίπτωση πατώντας το κουμπί OK, εκτελούνται οι σχετικοί υπολογισμοί και στην περιοχή σχεδίασης εμφανίζονται με καφέ σκούρο οι περιοχές των ορυγμάτων, με καφέ ανοιχτό οι επιχώσεις και με γκρι το τμήμα του εδάφους που παραμένει αμετάβλητο. Ο τρόπος εμφάνισης των ογκομετρικών διαφορών ελέγχεται από το πλαίσιο διαλόγου της εντολής Επιλογές και την κατηγορία Γενικά.
