Διατομές > Τυπικές Εργασίες > Οικογένειες

Στο αριστερό τμήμα του παραθύρου Τυπικές Εργασίες υπάρχει η ενότητα Οικογένειες – Εργασίες. Ο κωδικός κάθε οικογένειας εμφανίζεται στον πίνακα της ενότητας Οικογένειες - Εργασίες, με κεφαλαία γράμματα. Οι κωδικοί των οικογενειών είναι αυστηρά ορισμένοι από το πρόγραμμα και δεν επιδέχονται μεταβολή από το χρήστη. Επιλέγοντας κάποια από τις οικογένειες των γραμμών εμφανίζονται τα μέλη κάθε οικογένειας, που αντιστοιχούν στους διαφορετικούς τύπους εργασιών - μελών μιας οικογένειας. Κάντε αριστερό κλικ πάνω στο σύμβολο συν + που βρίσκεται δίπλα σε κάθε οικογένεια εργασιών ή διπλό κλικ πάνω στο όνομα τις οικογένειας, για να εμφανιστούν οι εργασίες που περιέχει. Κάντε αριστερό κλικ πάνω σε μια εργασία για να την επιλέξετε. Οι εργασίες εμφανίζονται σε δενδροειδή μορφή κάτω από τον κωδικό της οικογένειας στην οποία ανήκουν και συνδέονται με αυτή με μια γραμμή.

Για τον υπολογισμό των εμβαδών, οι ποσότητες που προκύπτουν αυτόματα από το πρόγραμμα κατά τον υπολογισμό μιας διατομής είναι ανά εργασία συνολικά και όχι ανά επιμέρους γραμμή που ανήκει σε αυτόν τον τύπο. Για το λόγο αυτό πρέπει να δημιουργείτε τόσους τύπους εργασιών όσες και οι ποσότητες που θέλετε να επιμετρούνται ξεχωριστά. Για παράδειγμα αν σκοπεύετε να χρησιμοποιήσετε δύο στρώσεις βάσης σε μια διατομή, για τις οποίες θέλετε το πρόγραμμα να υπολογίζει ξεχωριστά τα μήκη ή τα εμβαδά, πρέπει να ορίσετε δύο διαφορετικούς τύπους εργασιών π.χ. "Βάση 1" και "Βάση 2". Έχοντας αυτές τις δύο εργασίες, υπάρχει η δυνατότητα μέσω της κατάλληλης διασύνδεσης των ποσοτήτων, είτε να υπολογίζονται σαν δύο ξεχωριστές τελικές ποσότητες-στήλες του πίνακα χωματισμών, είτε να στέλνουν τις ποσότητές τους στην ίδια τελική ποσότητα - στήλη του πίνακα χωματισμών "Βάση". Υπάρχει επίσης η δυνατότητα συνδυασμού των δύο παραπάνω περιπτώσεων.

Οι ενέργειες που πρέπει να κάνετε για τη δημιουργία μίας νέας εργασίας είναι:

1.	Προσθήκη - ορισμός της νέας εργασίας στην ενότητα των εργασιών.

2.	Δημιουργία, αν επιθυμείτε ξεχωριστή επιμέτρηση της εργασίας, της στήλης του πίνακα χωματισμών στην οποία η εργασία θα στέλνει τις ποσότητές της.

3.	Διασύνδεση της συγκεκριμένης εργασίας με τη στήλη του πίνακα χωματισμών που επιθυμείτε.

Προσθήκη Νέας Εργασίας

Έχετε τη δυνατότητα να προσθέσετε σε κάθε οικογένεια, όσα μέλη - τύπους εργασιών, επιθυμείτε ενώ μπορείτε να διαγράψετε μόνο όσα μέλη έχετε εσείς προσθέσει. Εξαίρεση αποτελούν οι εργασίες του Φυσικού εδάφους, των Φυτικών και του Χωματουργικού που είναι μοναδικές στην οικογένεια τους.

Πως να δημιουργήσετε μια νέα εργασία

Έχοντας εκτελέσει την εντολή Τυπικές Εργασίες του μενού Παράμετροι, κάνετε δεξί κλικ πάνω στο όνομα μίας υπάρχουσας εργασίας που ανήκει στην ίδια οικογένεια με αυτήν που θέλετε να ανήκει η νέα εργασία. Από το μενού που εμφανίζεται, επιλέξτε Νέα Εργασία. Εναλλακτικά αν κάνετε δεξί κλικ πάνω στο όνομα της οικογένειας τότε επιλέξτε Νέα Εργασία της οικογένειας .

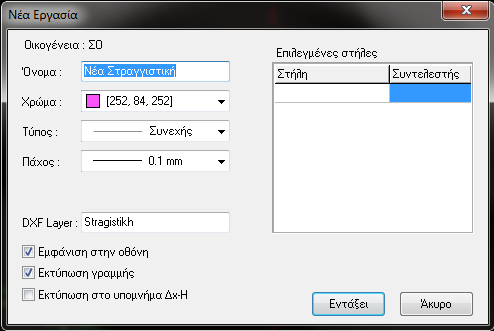

2.	Με την επιλογή αυτή ανοίγει αυτόματα το πλαίσιο διαλόγου για τον καθορισμό των παραμέτρων της νέας εργασίας.

Το όνομα της νέας εργασίας το πληκτρολογείτε στο πεδίο κειμένου Όνομα. Το χρώμα, ο τύπος γραμμής (πλήρης, αξονική, διακεκομμένη, εστιγμένη κ.τ.λ.) και το πάχος με το οποίο τυπώνεται η γραμμή ορίζονται αντίστοιχα από τις πτυσσόμενες λίστες. Στο πεδίο Dxf Layer πληκτρολογείτε το όνομα του Layer, στο οποίο θέλετε να ανήκει η γραμμή κατά την εξαγωγή του σχεδίου σε αρχείο DXF. Αν δεν θέλετε η γραμμή να εμφανίζεται στην οθόνη ή στην εκτύπωση, απενεργοποιείστε τα πεδία ελέγχου Εμφάνιση στην οθόνη και Εκτύπωση γραμμής αντίστοιχα. Αν θέλετε οι συντεταγμένες της γραμμής να εκτυπώνονται σαν υπόμνημα κάτω από το σχέδιο κάθε διατομής ενεργοποιείστε το πεδίο ελέγχου Εκτύπωσης υπομνήματος Υψ. - Απ. από άξονα.

4.	Για να βγείτε από το πλαίσιο διαλόγου, πατήστε Εντάξει για να επικυρώσετε τις αλλαγές που έχετε κάνει ή Άκυρο για να επιστρέψτε στο παράθυρο του προγράμματος.

Στο δεξί μέρος του πλαισίου στην ενότητα Επιλεγμένες Στήλες γίνεται η διασύνδεση των ποσοτήτων. Η διασύνδεση μπορεί να γίνει από εδώ αλλά και από την ενότητα Στήλες Πίνακα Χωματισμών.

Οι προεπιλεγμένες τιμές των παραμέτρων είναι οι αντίστοιχες τιμές της υπάρχουσας εργασίας στην οποία κάναμε κλικ, αν είχαμε επιλέξει κάποια εργασία.

Καθορισμός Ιδιοτήτων Εργασίας

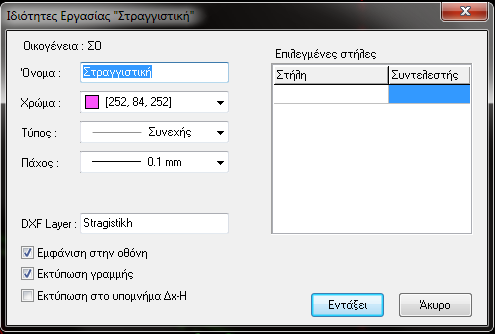

Ο καθορισμός των ιδιοτήτων μιας εργασίας, γίνεται από ένα πλαίσιο διαλόγου το οποίο εμφανίζεται εκτελώντας την εντολή Ιδιότητες εργασίας, από το μενού που εμφανίζεται αν κάνετε δεξί κλικ ενώ έχετε την εργασία επιλεγμένη. Ο τρόπος που δουλεύετε είναι ακριβώς ο ίδιος με αυτόν που περιγράφηκε για τις νέες εργασίες.

Διαγραφή Εργασιών

Για να διαγράψετε μια εργασία, θα πρέπει να την επιλέξετε και να εκτελέσετε την εντολή Διαγραφή Εργασίας, από το μενού που εμφανίζεται αν κάνετε δεξί κλικ.

Διασύνδεση Εργασίας με Στήλες

Οι υπολογισμένες ποσότητες μίας εργασίας διασυνδέονται με τις κατάλληλες στήλες του Πίνακα Χωματισμών με την αντιστοίχηση της ποσότητας μιας εργασίας με μια στήλη, που γίνεται μέσα από το πλαίσιο διαλόγου:

Εδώ ορίζετε σε ποιες στήλες του πίνακα χωματισμών θα συνεισφέρει η επιλεγμένη εργασία οι οποίες θα εμφανίζονται στον πίνακα της ενότητας Επιλεγμένες Στήλες. Η προσθήκη νέας στήλης γίνεται επιλέγοντας μια στήλη από το δευτερεύον μενού Προσθήκη στήλης, του μενού που εμφανίζεται αν κάνετε δεξί κλικ στην περιοχή του πίνακα. Το συγκεκριμένο μενού περιέχει όλες τις στήλες της ενότητας Στήλες Πίνακα Χωματισμών. Ο συντελεστής πληκτρολογείται στη στήλη Συντελεστής του πίνακα, στην ίδια γραμμή που εμφανίζεται το όνομα της στήλης. Η κατάργηση μίας στήλης γίνεται επιλέγοντας, την εντολή Κατάργηση Στήλης από το μενού που εμφανίζεται κάνοντας δεξί κλικ ενώ έχετε επιλεγμένη τη στήλη που θέλετε να διαγράψετε.
