Οι διατομές ενός δρόμου δημιουργούνται και επεξεργάζονται σε ένα διαφορετικό χώρο εργασίας από αυτούς της Οριζοντιογραφίας και της Μηκοτομής, που έχουν περιγραφεί στα προηγούμενα κεφάλαια. Ο χώρος εργασίας Διατομές, διαθέτει ειδικές λειτουργίες, οι οποίες μπορούν να καλύψουν τις ανάγκες ακόμα και των πιο απαιτητικών χρηστών. Πριν ξεκινήσει η αναλυτική παρουσίαση κάθε λειτουργίας, καλό θα ήταν, για την καλύτερη κατανόησή τους, να περιγραφεί με συντομία η δομή και η φιλοσοφία του προγράμματος για τις Διατομές.



Μέσα στην καρτέλα του χώρου εργασίας Διατομές ενός δρόμου, περιέχονται οι διατομές του. Κάθε διατομή του δρόμου χαρακτηρίζεται από μια Χ.Θ. και μια ονομασία. Οι Χ.Θ. των διατομών και τα ονόματα τους, μπορούν να προκύψουν είτε αυτόματα στην περίπτωση που αυτά τα δεδομένα υπάρχουν σε έναν από τους χώρους εργασίας Οριζοντιογραφία ή Μηκοτομή του συγκεκριμένου δρόμου, είτε να εισαχθούν από ένα σειριακό αρχείο κειμένου είτε τέλος να τα εισάγει ο χρήστης ένα προς ένα.



Ένα έργο Διατομών αποτελείται από μία ή περισσότερες διατομές.





Κάθε διατομή χαρακτηρίζεται από τη χιλιομετρική της θέση η οποία είναι το βασικό μέγεθος με το οποίο γίνεται η ταξινόμηση των διατομών, μέσα στο χώρο εργασίας τους. Τις διατομές ενός έργου μπορείτε να τις δείτε και να τις επεξεργαστείτε μία προς μία στην οθόνη, ενώ το πρόγραμμα διαθέτει και ειδικές λειτουργίες για τη μαζική επεξεργασία τους.

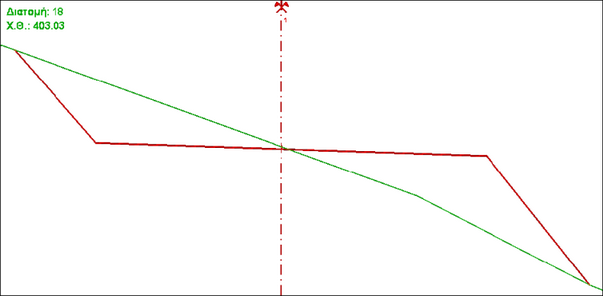

Κάθε επέμβαση στο φυσικό ανάγλυφο του εδάφους, μέχρι ο δρόμος να αποκτήσει την τελική του μορφή, αναπαρίσταται σε μια διατομή με τη χρήση αντίστοιχων γραμμών. Κάθε διατομή ενός δρόμου στο αρχικό της στάδιο, πριν δηλαδή αρχίσει η διαμόρφωσή της περιέχει, συνήθως, μόνο μια γραμμή, τη "Φυσικό έδαφος". Η γραμμή Φυσικό έδαφος, χρησιμοποιείται για την αποτύπωση της επιφάνειας του εδάφους, πριν την οποιαδήποτε επέμβαση. Στο τελικό στάδιο επεξεργασίας της διατομής, στην πλειονότητα των περιπτώσεων προστίθεται κατ' ελάχιστον μια ακόμα γραμμή η "Χωματουργικό". Η γραμμή Χωματουργικό χρησιμοποιείται για την αποτύπωση της τελικής επιφάνειας του εδάφους, όπως θα προκύψει μετά την εκτέλεση των εργασιών, είτε δημιουργηθεί όρυγμα είτε επίχωμα. Στις διατομές θα πρέπει να χρησιμοποιήσετε και άλλες γραμμές για να περιγράψετε πλήρως τη γεωμετρία της οδού. Για το λόγο αυτό, το πρόγραμμα διαθέτει μια σειρά από γραμμές που ο χρήστης έχει τη δυνατότητα να επιλέξει και να χρησιμοποιήσει ανάλογα με τις ανάγκες και τις ιδιαιτερότητες του έργου (π.χ. αναβαθμοί, ακατάλληλα, στρώσεις οδοστρωσίας κ.α.).



Η πιο απλή μορφή επεξεργασίας μιας διατομής, είναι η σχεδίαση κάθε γραμμής ορίζοντας ξεχωριστά κάθε σημείο, όπως ακριβώς γίνεται με τη σχεδίαση των διατομών χειρωνακτικά. Σε αυτήν την περίπτωση το πρόγραμμα θα πρέπει να υπολογίσει τα εμβαδά, που σχηματίζονται μεταξύ των γραμμών, ώστε να είναι δυνατή η κατάρτιση του πίνακα χωματισμών. Για το λόγο αυτό οι γραμμές χωρίζονται σε βασικές κατηγορίες - οικογένειες, ανάλογα με το λειτουργικό τους ρόλο. Για παράδειγμα στη διατομή που αναφέραμε παραπάνω, το πρόγραμμα θα εμβαδομετρήσει αυτόματα τις δύο περιοχές που σχηματίζονται ανάμεσα στο φυσικό έδαφος και το χωματουργικό χωριστά, ώστε να γνωρίζετε την επιφάνεια του ορύγματος και του επιχώματος.

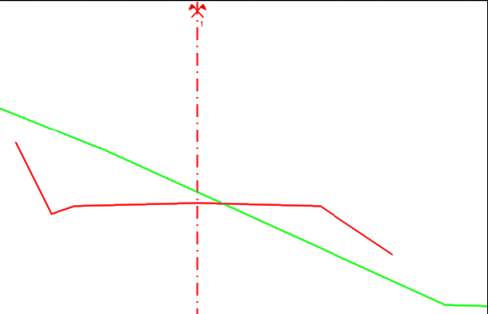

Σε ένα πιο εξελιγμένο στάδιο επεξεργασίας, είναι δυνατόν ο χρήστης να εισάγει π.χ. το Χωματουργικό, χωρίς όμως να καθορίσει τα ακριβή σημεία αρχής και τέλους. Τα σημεία αυτά θα καθορισθούν από το πρόγραμμα κατά τη διαδικασία του υπολογισμού. Το πρόγραμμα θα προεκτείνει ή θα αποκόψει αυτόματα τα άκρα του Χωματουργικού ώστε αυτό να "κλείσει" πάνω στο Φυσικό Έδαφος.





Η χρήση ειδικών γραμμών για κάθε εργασία δίνει τη δυνατότητα στο πρόγραμμα να υπολογίζει αυτόματα τις τομές των γραμμών μεταξύ τους, καθώς και τις παραγόμενες από αυτές ποσότητες (μήκη - εμβαδά), ώστε στο τέλος να καταρτίζονται εύκολα και γρήγορα οι πίνακες ποσοτήτων. Η διευθέτηση και τυποποίηση των γραμμών και η διασύνδεση των ποσοτήτων που υπολογίζονται από αυτές με τις στήλες του πίνακα χωματισμών ονομάζονται μέσα στο πρόγραμμα για συντομία "Τυπικές Εργασίες". Φυσικά ο χρήστης μπορεί πλήρως τόσο να παραμετροποιήσει τις γραμμές - μέλη των παραπάνω οικογενειών όσο και να δημιουργήσει άλλες νέες, ανάλογα με τις συγκεκριμένες απαιτήσεις κάθε έργου.



Οι τυπικές διατομές είναι ένας παραμετρικός τρόπος περιγραφής των γραμμών που απαρτίζουν μια διατομή. Όπως και οι διατομές έτσι και αυτές αποτελούνται από τέσσερα βασικά τμήματα, τους κλάδους, τα φυτικά, τα πρανή και τις οδοστρωσίες.

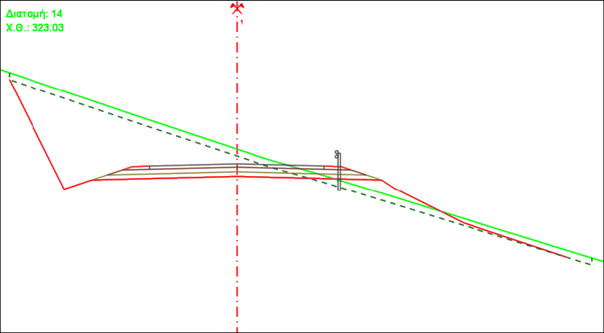

Πάνω στις τυπικές εργασίες βασίζονται και οι τυπικές διατομές που είναι το πλέον αυτοματοποιημένο στάδιο επεξεργασίας των διατομών. Με τη χρήση μιας τυπικής, ο χρήστης δε δημιουργεί μία προς μία τις γραμμές κάθε διατομής, αλλά καθορίζει τόσο ποιοτικά όσο και γεωμετρικά τη μορφή της τόσο στο όρυγμα όσο και στο επίχωμα. Στην πράξη αυτό σημαίνει ότι θα δημιουργηθεί μια διατομή όπως αυτή του σχήματος:





Ο χρήστης θα πρέπει να έχει καθορίσει, στην τυπική διατομή πάντα, τα χαρακτηριστικά της διατομής, όπως τον αριθμό των κλάδων, τον τρόπο εφαρμογής του υψομέτρου της ερυθράς, τον αριθμό των στρώσεων της οδοστρωσίας, το πάχος και τη γεωμετρία (πλάτη, επικλίσεις, κλίσεις πρανών στρώσεων) των στρώσεων, την ακολουθία των κλίσεων των πρανών καθώς και την έκταση των φυτικών. Ο ορισμός μιας τυπικής διατομής μπορεί να γίνει με δύο τρόπους, είτε απόλυτα είτε δυναμικά. Κατά τον απόλυτο ορισμό τα βασικά μεγέθη που χαρακτηρίζουν μία τυπική π.χ. υψόμετρο ερυθράς, πλάτος οδοστρώματος, καταστρώματος επικλίσεις έχουν σταθερές τιμές και δεν εξαρτώνται από τη Χ.Θ. στην οποία θα εφαρμοστεί η τυπική. Στο δυναμικό τρόπο ορισμού τα βασικά μεγέθη της τυπικής δεν έχουν σταθερές τιμές αλλά μεταβάλλονται είτε βάσει της Χ.Θ. είτε εξαρτώμενα απευθείας από τα αντίστοιχα διαγράμματα (μηκοτομής, επικλίσεων πλατών κ.α.) είτε μέσω ειδικών συναρτήσεων (όπως γίνεται π.χ. για τον προσδιορισμό των επικλίσεων των ερεισμάτων).



Έχοντας δεδομένα όλα τα παραπάνω κατά τον αυτόματο υπολογισμό της διατομής, το πρόγραμμα θα αποφασίσει για τη μορφή της διατομής (όρυγμα, επίχωμα ή μικτή διατομή), θα δημιουργήσει αυτόματα όσες γραμμές χρειάζονται, θα τις τοποθετήσει υψομετρικά και οριζοντιογραφικά, θα ορίσει τα σημεία τους με βάση τα γεωμετρικά χαρακτηριστικά που έχετε προσδιορίσει και τέλος θα υπολογίσει τα εμβαδά ή τα μήκη των γραμμών.



Οι τυπικές διατομές, όπως και οι τυπικές εργασίες, υπάρχουν και σε ξεχωριστά αρχεία σε μια εξωτερική βιβλιοθήκη (κατάλογος \Anadelta\Tessera\Csec) και εισάγονται κατά βούληση σε κάθε έργο - αρχείο διατομών, δημιουργώντας έτσι μία εσωτερική βιβλιοθήκη Τυπ. Διατομών και Εργασιών ειδικά διαμορφωμένη για το συγκεκριμένο έργο. Επίσης δίνεται η δυνατότητα στο χρήστη να εξάγει στην εξωτερική βιβλιοθήκη, τόσο τη συγκρότηση των τυπικών εργασιών που έχει δημιουργήσει σε ένα έργο, όσο και τις τυπικές διατομές που είτε έχουν δημιουργηθεί εξ' ολοκλήρου από αυτόν είτε έχουν προκύψει από μετατροπές σε κάποιες ήδη υπάρχουσες.



Ακόμα υπάρχει η δυνατότητα δημιουργίας, διόρθωσης, εισαγωγής και εξαγωγής διαφόρων διαγραμμάτων σε σειριακά αρχεία κειμένου (ASCII). Τα διαγράμματα στις διατομές χρησιμοποιούνται για να δηλώσουν τη μεταβολή κάποιου μεγέθους π.χ. επίκλισης, πλάτους, υψομέτρου κ.α. συναρτήσει της Χ.Θ. Παράλληλα δίνεται η δυνατότητα στο χρήστη να εισάγει και να εξάγει, αν το επιθυμεί, ένα πλήθος από άλλα στοιχεία της επιλογής του. Για παράδειγμα είναι πολύ εύκολη η εισαγωγή ή η εξαγωγή των σημείων κάποιας γραμμής π.χ. της Χωματουργικού ή της Φυσικού Εδάφους από / προς ένα σειριακό αρχείο κειμένου (ASCII), η εισαγωγή - εξαγωγή κάποιων σχεδίων από εξωτερικά αρχεία βιβλιοθήκης ή η μαζική ανάθεση των ποσοστών των προϊόντων εκσκαφής κάθε διατομής (γαίες, βράχος κ.α.) βάσει ενός εξωτερικού αρχείου.



Τέλος, με ειδικές λειτουργίες του προγράμματος γίνεται δυνατή η εισαγωγή, αντιγραφή, αποκοπή, επικόλληση, διαγραφή, τροποποίηση γραμμών μαζικά για μια ομάδα επιλεγμένων διατομών.
