Μηκοτομή > Δημιουργία και Εισαγωγή Πολυγωνικής

Το επόμενο βήμα στη μελέτη της Μηκοτομής, είναι η εισαγωγή και επεξεργασία της πολυγωνικής του δρόμου με απώτερο σκοπό τον υψομετρικό καθορισμό της ερυθράς του εδάφους. Υπάρχουν τρεις τρόποι για την εισαγωγή των κορυφών της πολυγωνικής και των στοιχείων τους.

1.	Μαζική εισαγωγή των γραμμών από αρχεία κειμένου .txt.

2.	Εισαγωγή των κορυφών, μέσα από το περιβάλλον του Anadelta Tessera.

3.	Μετατροπή μιας γραμμής φυσικού εδάφους σε πολυγωνική.

Εισαγωγή Πολυγωνικής Γραμμής από Αρχείο Κειμένου (.txt)

Στην περίπτωση που θέλετε να εισάγετε μαζικά στη μελέτη σας τις κορυφές της πολυγωνικής με τα στοιχεία τους, τα οποία διαθέτετε σε ψηφιακή μορφή (αρχεία κειμένου ASCII), αυτό είναι δυνατόν να γίνει οποιαδήποτε στιγμή, είτε κατά το αρχικό στάδιο της μελέτης, είτε κατά τη διάρκεια επεξεργασίας αυτής και όσες φορές επιθυμείτε. Η πρακτική αυτή είναι πολύ χρήσιμη όταν θέλετε να εισάγετε στο πρόγραμμα πολυγωνικές από άλλα αρχεία.

Πως να εισάγετε μια πολυγωνική από αρχείο ASCII

1.	Από το μενού Αρχείο, επιλέξτε το δευτερεύον μενού Εισαγωγή από ASCII και στη συνέχεια εκτελέστε την εντολή Πολυγωνικής. Στην οθόνη θα εμφανισθεί το πλαίσιο διαλόγου Άνοιγμα.

Επιλέξτε το αρχείο που θέλετε και στη συνέχεια πατήστε το κουμπί Άνοιγμα. Τα αρχεία κειμένου που αναζητεί το πρόγραμμα έχουν την κατάληξη .txt και πρέπει να αποτελούνται το ελάχιστο από τρεις στήλες. Αυτές είναι το Όνομα της κορυφής, η Χιλιομετρική Θέση της κορυφής και το Υψόμετρό της. Το αρχείο ASCII μπορεί να περιέχει και να εισάγετε τις ακτίνες στρογγύλευσης των κορυφών σε μια στήλη η οποία θα πρέπει να είναι η επόμενη μετά το υψόμετρο. Στις πρώτες γραμμές του αρχείου μπορεί να υπάρχουν κάποια σχόλια που αγνοούνται. Οι γραμμές που περιέχουν δεδομένα, διαχωρίζονται από τα σχόλια υποχρεωτικά με μια γραμμή η οποία πρέπει να περιέχει τουλάχιστον τρεις διαδοχικές παύλες (---).

Αν το αρχείο δεν έχει τις προδιαγραφές που ορίστηκαν παραπάνω, τότε το πρόγραμμα αδυνατεί να διαβάσει το αρχείο και στην οθόνη εμφανίζεται το αντίστοιχο μήνυμα λάθους. Όταν τελειώσει η ανάγνωση του αρχείου στην περιοχή σχεδίασης, θα εμφανιστεί μια νέα πολυγωνική.

Δημιουργία Πολυγωνικής

Μπορείτε να δημιουργήσετε μία ή περισσότερες πολυγωνικές, καθορίζοντας τις κορυφές της.

Πως να δημιουργήσετε μια πολυγωνική με το ποντίκι

1.	Από το μενού Μηκοτομή, επιλέξτε την εντολή Νέα Πολυγωνική ή από τη γραμμή εργαλείων Επεξεργασία, πατήστε το κουμπί (κόκκινο χρώμα).

2.	Ορίστε τις θέσεις των κορυφών της Πολυγωνικής με τη βοήθεια του ποντικιού, μέσα στην περιοχή σχεδίασης. Για τον ακριβέστερο καθορισμό μιας κορυφής, μπορείτε να χρησιμοποιήσετε το πλαίσιο διαλόγου Φόρμα Εισαγωγής.

3.	Όταν τελειώσετε πατήστε <Esc>, ή κάνετε δεξί κλικ σε ένα σημείο της οθόνης για να ολοκληρώσετε τη διαδικασία.

Στη φάση αυτή μπορείτε να δείτε την πολυγωνική στην οθόνη σας, η οποία έχει χρώμα κόκκινο, καθώς και τα υψόμετρα της ερυθράς ανά διατομή. Ακόμα μπορείτε να δείτε και την ερυθρά, αν αυτή ήταν δυνατόν να υπολογιστεί με τις τρέχουσες τιμές των ακτινών στρογγύλευσης των κορυφών. Το επόμενο βήμα είναι να τροποποιήσετε τις ακτίνες στρογγύλευσης των κορυφών της πολυγωνικής, οι οποίες έχουν την προκαθορισμένη από το πρόγραμμα τιμή. Αν θέλετε να αλλάξετε την αρχική τιμή που δίνει το πρόγραμμα στις ακτίνες στρογγύλευσης, αυτό γίνεται από το πεδίο κειμένου Αρχική ακτίνα κορυφών πολυγωνικής του πλαισίου διαλόγου της εντολής Ιδιότητες δρόμου, από το μενού Μηκοτομή.

Μια πολυγωνική μπορείτε να την εισάγετε και από το παράθυρο της εντολής Επεξεργασία γραμμής.

Πως να δημιουργήσετε μια πολυγωνική, από το παράθυρο της εντολής Επεξεργασία γραμμών

1.	Από το μενού Μηκοτομή, εκτελέστε την εντολή Επεξεργασία γραμμών.

2.	Πατήστε το κουμπί (κόκκινο χρώμα), που βρίσκεται στο επάνω αριστερό μέρος του παραθύρου. Στην οθόνη θα εμφανισθεί το πλαίσιο διαλόγου στο οποίο θα πρέπει να πληκτρολογήσετε ένα όνομα για τη νέα πολυγωνική.

3.	Όταν τελειώσετε με την πληκτρολόγηση, πατήστε το κουμπί Εντάξει, για να επιστρέψετε στο προηγούμενο παράθυρο και να αρχίσετε την πληκτρολόγηση των σημείων. Θα παρατηρήσετε ότι στην πτυσσόμενη λίστα επιλογής, είναι επιλεγμένη η πολυγωνική που δημιουργήσατε.

Το κύριο μέρος του πλαισίου διαλόγου, όταν επιλεγμένη είναι μια πολυγωνική, αποτελείται από έναν πίνακα με έξι στήλες και μεταβλητό αριθμό γραμμών. Κάθε μια γραμμή αντιστοιχεί σε μια κορυφή. Οι τίτλοι των στηλών φαίνονται με γκρι χρώμα στην κορυφή αυτών. Αυτές είναι οι Α/Α, Χ.Θ., Η, ΔΧ, Κλίση% και Ακτίνα. Η πρώτη στήλη συμπληρώνεται αυτόματα από το πρόγραμμα με τον αύξοντα αριθμό της διατομής και σε αυτή δε μπορεί να επέμβει ο χρήστης. Στις υπόλοιπες στήλες συμπληρώνετε τα στοιχεία των κορυφών από αριστερά προς τα δεξιά. Φυσικά δεν είναι ανάγκη να συμπληρωθούν όλες. Στον πίνακα εμφανίζεται μόνο η πρώτη γραμμή συμπληρωμένη.

Η επιλογή ενός πεδίου γίνεται με αριστερό κλικ του ποντικιού πάνω του και αμέσως μετά μπορείτε να αρχίσετε την πληκτρολόγηση. Αν θέλετε να επαναφέρετε τα δεδομένα του κελιού πατήστε το πλήκτρο <Esc>. Πατώντας το πλήκτρο <Enter>, επικυρώνετε τα στοιχεία που εισάγατε και μεταβαίνετε στο επόμενο προς τα δεξιά πεδίο. Μεταξύ των πεδίων μπορείτε να κινείστε και με τα πλήκτρα πάνω, κάτω, δεξιά και αριστερά. Αν βρίσκεστε στο τέλος μιας γραμμής τότε πατώντας το πλήκτρο <Enter>, μεταβαίνετε στο πρώτο πεδίο της επόμενης γραμμής.

Η οριζόντια θέση μιας κορυφής, μπορεί να οριστεί με τους εξής τρόπους:

•	Μπορείτε να ορίσετε τη χιλιομετρική θέση της κορυφής στη στήλη Χ.Θ..

•	Αν γνωρίζετε την απόσταση ενός σημείου από το προηγούμενό του, και όχι τη Χ.Θ. του, τότε εισάγετε την απόσταση στη στήλη Δx.

Η υψομετρική θέση ενός σημείου, μπορεί να οριστεί ως εξής:

•	Μπορείτε να ορίσετε το υψόμετρο της κορυφής στη στήλη Η.

•	Μπορείτε να εισάγετε την κλίση του σημείου ως προς το προηγούμενο στη στήλη Κλίση%.

Στη στήλη Ακτίνα, εισάγετε την τιμή της ακτίνας στρογγύλευσης της κορυφής. Εισάγοντας ένα στοιχείο σε ένα από τα κελιά του πίνακα ενημερώνονται αυτόματα και όλα τα υπόλοιπα της ίδιας γραμμής.

Όσον αφορά τις κορυφές των πολυγωνικών, για να εισάγετε μια νέα κορυφή στο τέλος του πίνακα, αρκεί να πατήσετε το πλήκτρο <Enter>, ενώ έχετε επιλεγμένο το τελευταίο πεδίο της τελευταίας κορυφής. Αν θέλετε να εισάγετε μια νέα κορυφή, ανάμεσα σε κάποιες υπάρχουσες αρκεί να επιλέξετε την αμέσως επόμενη και να πατήσετε τα πλήκτρα <Ctrl>+<I>. Η νέα κορυφή θα εισαχθεί, πάνω ακριβώς από την επιλεγμένη και στο μισό της απόστασης. Αν θέλετε να διαγράψετε μια κορυφή, αρκεί να την επιλέξετε και να πατήσετε τα πλήκτρα <Ctrl>+<D>.

Μετατροπή Γραμμής Εδάφους σε Πολυγωνική

Για να μετατρέψετε μια γραμμή εδάφους σε πολυγωνική απλά επιλέξτε την και από το μενού που εμφανίζεται αν κάνετε δεξί κλικ σε ένα σημείο της περιοχής σχεδίασης εκτελέστε την εντολή Αντιγραφή εδάφους σε νέα πολυγωνική.

Εισαγωγή και Μεταβολή Ακτινών Πολυγωνικής

Για να ολοκληρώσετε τον υπολογισμό της ερυθράς του δρόμου θα πρέπει να εισάγετε σε κάθε κορυφή, την ακτίνα στρογγύλευσης. Αυτό γίνεται από το παράθυρο της εντολής Ιδιότητες .

Πως να εισάγετε την τιμή της ακτίνας στρογγύλευσης σε μια κορυφή

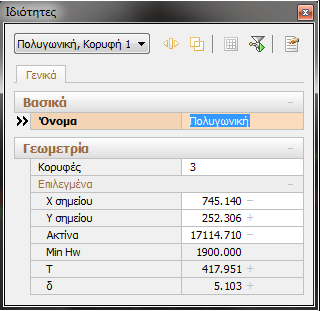

1.	Επιλέξτε (κάνετε τρέχουσα) την κορυφή που θέλετε και εκτελέστε την εντολή Ιδιότητες.

Από το παράθυρο της εντολής Ιδιότητες εισάγετε την τιμή στο πεδίο κειμένου Ακτίνα την τιμή της ακτίνας στρογγύλευσης. Στο παράθυρο αυτό εμφανίζεται ακόμα και η ελάχιστη ακτίνα καμπυλότητας για την καμπύλη, ώστε να εξασφαλίζεται το απαιτούμενο μήκος ορατότητας. Η ελάχιστη ακτίνα υπολογίζεται με βάση την τιμή που έχετε δώσει στο πεδίο Ύψος οφθαλμών, του πλαισίου διαλόγου Προδιαγραφές δρόμου, του μενού Μηκοτομή.

Κλείνοντας το παράθυρο στην οθόνη, εμφανίζεται η ερυθρά στρογγυλευμένη ανάλογα με την τιμή της ακτίνας καμπυλότητας, αν και μόνο αν είναι συμβατή η τιμή με τα υπόλοιπα στοιχεία (δηλαδή δεν προκύπτει επικάλυψη ακτίνας καμπυλότητας με αυτές των γειτονικών κορυφών).

Τις ακτίνες στρογγύλευσης μπορείτε ακόμα να τις μεταβάλλετε από το πλαίσιο διαλόγου της εντολής Επεξεργασία Γραμμής. Αφού επιλέξετε την πολυγωνική, που σας ενδιαφέρει πληκτρολογείστε τις νέες τιμές των ακτίνων στην τελευταία στήλη.

Τέλος, όταν μια πολυγωνική είναι υπολογισμένη, είναι δυνατή η αλλαγή της ακτίνας καμπυλότητας μιας κορυφής και η ταυτόχρονη παρατήρηση της αλλαγής αυτής σε "πραγματικό χρόνο". Αφού επιλέξετε με αριστερό πλήκτρο του ποντικιού τις σημαίες της κορυφής που σας ενδιαφέρει, θα παρατηρήσετε πως αλλάζουν χρώμα. Κάνοντας αριστερό κλικ στην σημαία (είτε στη δεξιά είτε στην αριστερή) μπορείτε να μεγαλώσετε ή να μικρύνετε την ακτίνα της κορυφής. Μετακινώντας το ποντίκι αριστερά ή δεξιά μεγαλώνετε ή μικραίνετε, αντίστοιχα, την ακτίνα. Τέλος κάνετε πάλι αριστερό κλικ για να ολοκληρώσετε τη διαδικασία. Αλλιώς πατήστε το δεξί πλήκτρο του ποντικιού, για να επαναφέρετε τις σημαίες στην αρχική τους θέση. Οι κίτρινες σημαίες δηλώνουν επικάλυψη διαδοχικών κυκλικών τόξων τα οποία και δεν εμφανίζονται.
