Μηκοτομή > Δημιουργία Έργου ενός Δρόμου

Για να ξεκινήσετε ένα νέο έργο Μηκοτομής με το Anadelta Tessera έχετε δύο δυνατότητες:

1.	Να ζητήσετε την αυτόματη δημιουργία της Μηκοτομής με βάση τα δεδομένα που έχετε εισάγει στο χώρο εργασίας της Οριζοντιογραφίας ή των Διατομών.

2.	Να δημιουργήσετε απευθείας ένα νέο έργο Μηκοτομής, στο οποίο μπορείτε να εργαστείτε μόνο στο χώρο εργασίας της Μηκοτομής και, αν είναι αναγκαίο, να δημιουργήσετε στη συνέχεια τις Διατομές του ίδιου δρόμου.

Δημιουργία Νέου Έργου Μηκοτομής

Η διαδικασία αυτή είναι χρήσιμη στην περίπτωση που θέλετε να χρησιμοποιήσετε το πρόγραμμα εκτός από τη δημιουργία μίας μόνο μηκοτομής αλλά και για την επιμέτρηση διατομών.

Μία γραμμή εδάφους αποτελείται από ένα ή περισσότερα σημεία, ορατά στο χρήστη. Κάθε σημείο της γραμμής εδάφους, έχει ένα ζεύγος συντεταγμένων Χ.Θ., H που αντιστοιχεί στη χιλιομετρική θέση του σημείου και το υψόμετρο του εδάφους πάνω στον άξονα στη θέση της διατομής. Το αρχείο που δημιουργείται είναι κενό, δεν έχει δηλαδή καμία διατομή και καμία γραμμή. Όλα τα στοιχεία της μηκοτομής (διατομές, υψόμετρα εδάφους κ.ο.κ. εκτός της ερυθράς), θα πρέπει να δημιουργηθούν από το χρήστη.

Πως να δημιουργήσετε ένα νέο αρχείο Μηκοτομής

Από το μενού Αρχείο, επιλέξτε το δευτερεύον μενού Νέο Έργο.. και στη συνέχεια την εντολή Μηκοτομής.

Δημιουργία ή Ενημέρωση Μηκοτομής από την Οριζοντιογραφία ή τις Διατομές

Η διαδικασία αυτή εκτελείται, αφού έχετε ολοκληρώσει την οριζόντια χάραξη του δρόμου στο χώρο εργασίας Οριζοντιογραφία ή έχετε δημιουργήσει αυτόνομα τις Διατομές, και θέλετε να προχωρήσετε στη δημιουργία και επεξεργασία της Μηκοτομής. Οι διατομές στην πρώτη περίπτωση, από τις οποίες θα αποτελείται η Μηκοτομή, θα είναι αυτές που έχουν προκύψει από την πύκνωση του δρόμου, ενώ στη δεύτερη θα είναι οι ίδιες με αυτές του χώρου εργασίας Διατομές.

Πως να δημιουργήσετε τη Μηκοτομή από την Οριζοντιογραφία

1.	Στον χώρο εργασίας Οριζοντιογραφία, επιλέξτε το δρόμο, του οποίου τη Μηκοτομή θέλετε να δημιουργήσετε ή να ενημερώσετε.

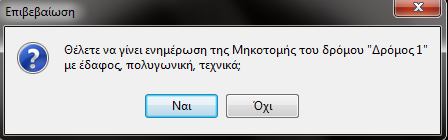

2.	Από το μενού Έργο, εκτελέστε την εντολή Διαχείριση ή από τη βασική γραμμή εργαλείων πατήστε το κουμπί . Από την ενότητα Γρήγορη Ενημέρωση, πατήστε το κουμπί Από Οριζοντιογραφία σε Μηκοτομή. Στην οθόνη θα εμφανιστεί το μήνυμα επιβεβαίωσης:

Για να συνεχίσετε επιλέξτε Ναι. Το πρόγραμμα θα δημιουργήσει τη Μηκοτομή. Στο τέλος της διαδικασίας εμφανίζεται ένα μήνυμα πληροφόρησης, που σας ενημερώνει για το τέλος της διαδικασίας. Για να εκτελεστεί η εντολή θα πρέπει να έχετε κάνει πύκνωση στον επιλεγμένο δρόμο. Κατά την ενημέρωση με αυτόν τον τρόπο, δημιουργείται η βασική γραμμή του εδάφους με τα σημεία της. Ακόμα μεταφέρονται το διάγραμμα επικλίσεων αριστερά και δεξιά και το διάγραμμα ευθυγραμμιών καμπύλων. Τέλος αν υπάρχει στην Οριζοντιογραφία διάγραμμα ερυθράς μηκοτομής τότε αυτό αντιγράφεται στη βασική πολυγωνική της Μηκοτομής.

Εναλλακτικά μπορείτε να καθορίσετε πλήρως, ποια στοιχεία της Μηκοτομής θα ενημερωθούν. Αυτό γίνεται πάλι με την εντολή Διαχείριση. Από την ενότητα Ενημέρωση, της καρτέλας Ενημερώσεις του πλαισίου διαλόγου της εντολής, επιλέξτε στην πρώτη πτυσσόμενη λίστα Από Οριζοντιογραφία και στη δεύτερη Σε Μηκοτομή. Στη συνέχεια επιλέξετε ποιες ενημερώσεις θα γίνουν, ενεργοποιώντας ή απενεργοποιώντας τα αντίστοιχα πεδία επιλογής και πατήστε το κουμπί Ενημέρωση.

Να σημειωθεί πως κατά το πρώτο στάδιο δημιουργίας του δρόμου στην Οριζοντιογραφία δεν απαιτείται κάποια ενημέρωση καθώς η καρτέλα αυτή δημιουργείται αυτόματα.

Το πρόγραμμα θα δημιουργήσει το χώρο εργασίας Μηκοτομή, αν δεν υπάρχει για τον αντίστοιχο δρόμο, και μέσα σ’ αυτόν θα δημιουργήσει τη γραμμή Εδάφους, αν το επιλέξατε ή υποχρεωτικά αν δημιουργείται για πρώτη φορά αυτός ο χώρος. Εάν κάποιες διατομές του δρόμου στο χώρο εργασίας Οριζοντιογραφία, βρίσκονται εκτός του μοντέλου εδάφους, αυτές παίρνουν το υψόμετρο της προηγούμενης διατομής και το πρόγραμμα εμφανίζει ένα μήνυμα προειδοποίησης, που σας ενημερώνει για την αδυναμία εύρεσης φυσικού εδάφους για αυτές τις διατομές. Εάν το έργο δεν περιέχει μοντέλο εδάφους ή σημεία, θα δημιουργηθεί μεν η Γραμμή Εδάφους τα υψόμετρα των διατομών της όμως θα είναι όλα μηδενικά. Τις παραπάνω εντολές μπορείτε να τις χρησιμοποιήσετε και για την εκ νέου ενημέρωση της Μηκοτομής, μετά από τροποποιήσεις στο χώρο εργασίας Οριζοντιογραφία.

Πως να δημιουργήσετε τη Μηκοτομή από τις Διατομές

1.	Μεταβείτε στο χώρο εργασίας Διατομές που αντιστοιχεί στο δρόμο, του οποίου τη Μηκοτομή θέλετε να δημιουργήσετε ή να ενημερώσετε.

Από το μενού Έργο, εκτελέστε την εντολή Διαχείριση ή από τη βασική γραμμή εργαλείων πατήστε το κουμπί

. Από την ενότητα Ενημέρωση, της καρτέλας Ενημερώσεις του πλαισίου διαλόγου της εντολής, επιλέξτε στην πρώτη πτυσσόμενη λίστα Από Διατομές και στη δεύτερη Σε Μηκοτομή. Στη συνέχεια επιλέξετε ποιες ενημερώσεις θα γίνουν, ενεργοποιώντας ή απενεργοποιώντας τα αντίστοιχα πεδία επιλογής και πατήστε το κουμπί Ενημέρωση. Το πρόγραμμα θα δημιουργήσει το χώρο εργασίας Μηκοτομή, αν δεν υπάρχει για τον αντίστοιχο δρόμο, και μέσα σ’ αυτόν θα δημιουργήσει τη γραμμή Εδάφους, αν το επιλέξατε ή υποχρεωτικά αν δημιουργείται για πρώτη φορά αυτός ο χώρος.Την παραπάνω διαδικασία μπορείτε να τη χρησιμοποιήσετε και για την εκ νέου ενημέρωση της Μηκοτομής, μετά από τροποποιήσεις στο χώρο εργασίας Διατομές.
