Μηκοτομή > Χώρος Εργασίας

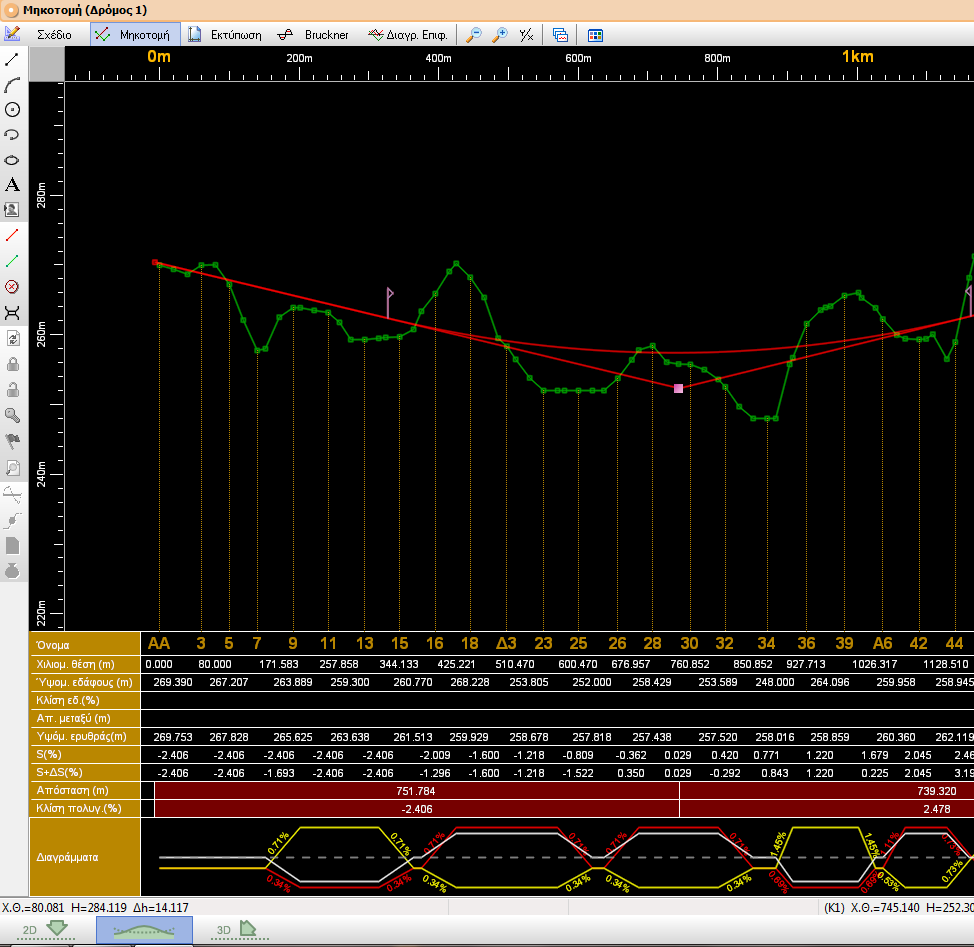

Με το άνοιγμα ή τη δημιουργία ενός έργου της Μηκοτομής, μεταφέρεστε στο χώρο εργασίας Μηκοτομή. Το μεγαλύτερο μέρος της οθόνης σε αυτόν το χώρο εργασίας, καταλαμβάνεται από τη γραφική παράσταση της μηκοτομής. Στο κάτω μέρος της φαίνονται (αν υπάρχουν) τα διαγράμματα ευθυγραμμιών-καμπυλών και επικλίσεων.

Πως να μεταβείτε στο χώρο εργασίας Μηκοτομή

Από το μενού Εμφάνιση, εκτελέστε την εντολή Μηκοτομή, ή επιλέξτε την καρτέλα Μηκοτομή στο κάτω μέρος του παραθύρου του προγράμματος. Το πρόγραμμα σας μεταφέρει στο χώρο εργασίας Μηκοτομή.

Όπως και στο χώρο εργασίας Οριζοντιογραφία, στο επάνω μέρος της οθόνης υπάρχει η γνωστή γραμμή των μενού στην οποία υπάρχουν τα μενού Αρχείο, Επεξεργασία, Εμφάνιση, Εργαλεία, Έργο, Σχέδιο, Μηκοτομή, Εκτύπωση, Script και Βοήθεια. Ακόμη προστίθεται ένα νέο μενού Μηκοτομή. Κάτω από τη γραμμή των μενού, υπάρχει η βασική γραμμή εργαλείων και ακριβώς από κάτω εμφανίζεται η γραμμή εργαλείων Εμφάνιση, η οποία περιέχει κουμπιά με λειτουργίες σχετικές με τα στοιχεία που εμφανίζονται στην οθόνη και κυρίως στην περιοχή σχεδίασης.

Στο αριστερό μέρος της οθόνης υπάρχει η γραμμή εργαλείων Σχεδίαση Στοιχείων με διάφορες λειτουργίες, οι οποίες είναι ταξινομημένες σε τέσσερις ενότητες. Στο εξής, η πρώτη ενότητα θα αναφέρεται Σχέδιο, η δεύτερη ως Επεξεργασία, η τρίτη ως Εκτύπωση και η τέταρτη ως Bruckner.

Στο κάτω μέρος της οθόνης βρίσκεται η γραμμή κατάστασης, η οποία αποτελείται από τέσσερα τμήματα. Στο πρώτο τμήμα εμφανίζονται οι συντεταγμένες της τρέχουσας θέσης του σταυρονήματος (Χ.Θ. και απόλυτο υψόμετρο) καθώς και η υψομετρική διαφορά του σημείου, από το υψόμετρο του εδάφους στη συγκεκριμένη Χ.Θ. Το δεύτερο τμήμα χρησιμεύει για την εμφάνιση της εντολής Φόρμα Εισαγωγής, όπου αυτή είναι η διαθέσιμη. Δίπλα από αυτή μπορείτε να δείτε την ταυτότητα της γραμμής π.χ. Φυσικό Έδαφος, Πολυγωνική κ.ο.κ. πάνω από την οποία, βρίσκεται το σταυρόνημα. Στο τέταρτο και τελευταίο τμήμα εμφανίζονται πληροφορίες σχετικές με την επιλεγμένη διατομή ή κορυφή της μηκοτομής.

Συνήθως η μηκοτομή, το διάγραμμα επιφανειών και το διάγραμμα Bruckner, παρουσιάζονται με στρεβλή κλίμακα (διαφορετική κλίμακα στον άξονα Χ και στον άξονα Υ). Ο λόγος των κλιμάκων με τον οποίο εμφανίζεται η μηκοτομή στην οθόνη τον ορίζεται από το πλαίσιο διαλόγου της εντολής Λόγος Κλιμάκων X/Y, που βρίσκεται στο μενού Εμφάνιση. Πληκτρολογήστε τον λόγο στο πλαίσιο κειμένου και πατήστε το κουμπί ΟΚ.

Αν θέλετε μπορείτε να αυξήσετε το λόγο αυτό, κατά 20%, εκτελώντας από το μενού Εμφάνιση την εντολή Σμίκρυνση (<F5>) ή να τον μειώσετε με την εντολή Μεγέθυνση (<F6>). Το ίδιο αποτέλεσμα θα έχετε πατώντας από τη γραμμή εργαλείων Εμφάνιση τα κουμπιά για την πύκνωση και για την αραίωση. Αν θέλετε στην οθόνη να έχετε τον ίδιο λόγο με αυτόν που έχει οριστεί στην εκτύπωση πατήστε από την ίδια γραμμή εργαλείων το κουμπί .
