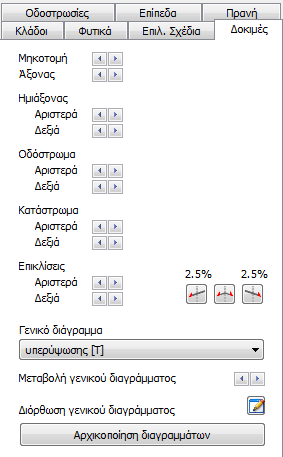

Οι δοκιμές χρησιμεύουν για να παρατηρούμε τη συμπεριφορά της τυπικής σε διάφορες τιμές επικλίσεων και πλάτους, οι οποίες λαμβάνονται από τα εικονικά διαγράμματα που χρησιμοποιούνται εδώ με σκοπό την εξομοίωση των πραγματικών τιμών πλάτους και επικλίσεων για τις οποίες η τρέχουσα τυπική προορίζεται. Τονίζεται ότι με τις δοκιμές δεν τροποποιείται η τυπική διατομή, απλά προσαρμόζεται - δοκιμάζεται σε διαφορετικές τιμές διαγραμμάτων. Η μορφή που παίρνει το τμήμα του παράθυρου διαχείρισης Στοιχεία Τυπικής, όταν είναι επιλεγμένη η καρτέλα Δοκιμές, φαίνεται παρακάτω:



Συγκεκριμένα, μπορείτε να μεταβάλλετε (για αύξηση ή για μείωση ) τη θέση του άξονα, τις αποστάσεις των ημιαξόνων αριστερά και δεξιά (τυπικές διπλού κλάδου), το πλάτος του καταστρώματος και το πλάτος του οδοστρώματος. Εξάλλου μπορείτε με παρόμοιο τρόπο να μεταβάλλετε (για μείωση ή για αύξηση ) το υψόμετρο της μηκοτομής καθώς και την επίκλιση της ημιοδού. Οι τιμές των μεγεθών αυτών μπορούν να διαφέρουν στις δύο πλευρές του δρόμου καθώς υπάρχουν για κάθε πλευρά τα αντίστοιχα κουμπιά για κάθε μέγεθος. Σε οποιαδήποτε αλλαγή μεγέθους γίνεται η αντίστοιχη αλλαγή στο σχέδιο της τυπικής διατομής. Τοποθετώντας και αφήνοντας το δείκτη του ποντικιού πάνω σε ένα από τα κουμπιά με τα οποία μεταβάλλετε ένα μέγεθος μπορείτε να δείτε την τρέχουσα τιμή του συγκεκριμένου μεγέθους.



Στο κάτω μέρος της καρτέλας, υπάρχουν τρία κουμπιά . Με το πάτημα του πρώτου μεταβάλλονται οι επικλίσεις του δρόμου όπως σε μια αριστερή στροφή. Με το πάτημα του μεσαίου κουμπιού οι επικλίσεις αποκτούν τις τιμές τους στην ευθυγραμμία και με το τρίτο κουμπί μεταβάλλονται οι επικλίσεις όπως σε μια δεξιά στροφή.

Στο κάτω μέρος της καρτέλας υπάρχει το κουμπί , με το πάτημα του οποίου εμφανίζεται ένα πλαίσιο διαλόγου όπου μπορείτε να επιλέξετε το διάγραμμα που επιθυμείτε και να δώσετε κατευθείαν τιμές. Τέλος στην πτυσσόμενη λίστα στο κάτω μέρος της καρτέλας, μπορείτε να επιλέξετε κάποιο από τα διαγράμματα που έχουν δημιουργηθεί από το χρήστη και με τη βοήθεια των κουμπιών στα αριστερά της πτυσσόμενης λίστας να μειώσετε ή να αυξήσετε την τιμή τους.
