Τυπικές Διατομές > Βασικά Μέρη

Η τυπική διατομή αποτελείται από κάποια βασικά μέρη, τα οποία μπορείτε να ορίσετε με διάφορους τρόπους. Στη συγκεκριμένη παράγραφο περιγράφονται αυτά τα βασικά μέρη.

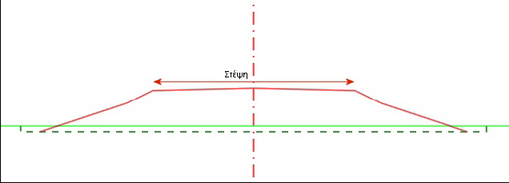

Στην πιο απλή της μορφή η τυπική περιλαμβάνει μόνο μια γραμμή τη Χωματουργικό. Μια τέτοια τυπική διατομή είναι η εξής:

Επιλέγοντάς τη στην οθόνη εμφανίζεται η διατομή. Η διαμόρφωση ορύγματος και επιχώματος εμφανίζεται πατώντας τα κουμπιά αντίστοιχα Η Χωματουργικό αποτελείται από μια και μόνο γραμμή. Το επάνω τμήμα της γραμμής (αυτό που εδράζονται οι στρώσεις οδοστρωσίας) ονομάζεται στέψη, ενώ τα πλαϊνά κεκλιμένα τμήματα ονομάζονται πρανή. Τα τμήματα της στέψης, μπορείτε να τα δείτε πατώντας το κουμπί . Ο διαχωρισμός γίνεται επειδή τα σημεία της γραμμής της στέψης της Χωματουργικό ορίζονται με διαφορετικό τρόπο από τα σημεία των πρανών.

Ο αριθμός των κλάδων μιας τυπικής ορίζεται από την καρτέλα Κλάδοι. Ο ορισμός του είδους των κλάδων δεν έχει χαρακτήρα δεσμευτικό, αφού η ίδια τυπική μπορεί να χρησιμοποιηθεί και για διατομές διπλού αλλά και για διατομές μονού κλάδου.

Όταν έχετε επιλεγμένη την επιλογή διπλού κλάδου στην οθόνη εμφανίζονται οι δύο ημιάξονες αριστερά και δεξιά, καθώς και οι διαμορφώσεις της τυπικής στο εσωτερικό των κλάδων. Για να γίνουν σαφή τα παραπάνω επιλέξτε από την πτυσσόμενη λίστα επιλογής την τυπική διατομή α4νσ:

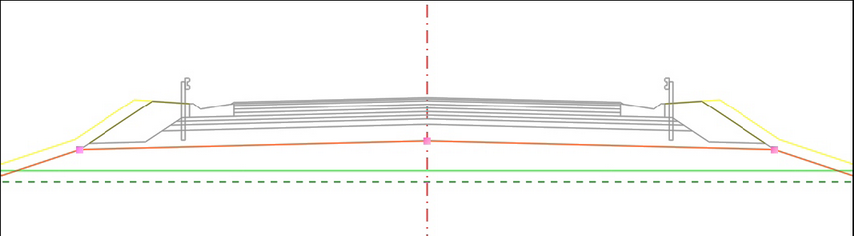

Η εμφάνιση της διατομής, αντιστοιχεί στη διαμόρφωση του μονού κλάδου. Στη συνέχεια από το παράθυρο διαχείρισης Σημεία τυπικής διατομής, επιλέξτε την καρτέλα Κλάδοι. Στην καρτέλα αυτή, ενεργοποιείστε το πεδίο επιλογής Δύο κλάδοι.

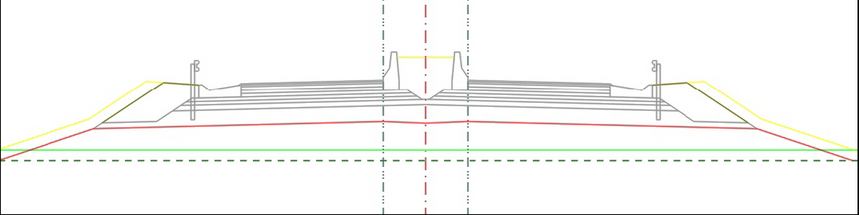

Με αυτήν την ενέργεια θα εμφανιστεί η διαμόρφωση της τυπικής όταν εφαρμόζεται ως τυπική διπλού κλάδου:

Η τυπική αυτή επομένως μπορεί να χρησιμοποιηθεί στο έργο σας, τόσο ως τυπική μονού κλάδου όσο και ως τυπική διπλού.

Στην καρτέλα Πρανή, ορίζονται οι κλίσεις των πρανών που ακολουθεί η τρέχουσα τυπική διατομή. Σε μια τυπική διατομή, θα πρέπει να προσδιορίσετε κατ' ελάχιστο τις κλίσεις πρανών τόσο για το όρυγμα όσο για το επίχωμα. Οι κλίσεις πρανών δεν είναι μοναδικές. Μπορείτε να ορίσετε στην ίδια τυπική διαφορετικά σύνολα κλίσεων πρανών και να τις χρησιμοποιήσετε ανάλογα, όταν εφαρμόσετε την τυπική στις διατομές του δρόμου σας. Για παράδειγμα στην τυπική διατομή α4νσ, για το όρυγμα έχουν οριστεί δύο διαφορετικές διαμορφώσεις πρανών. Μεταβαίνοντας στην καρτέλα Πρανή, στο κάτω μέρος του παραθύρου διαχείρισης, μπορείτε να δείτε τις διαθέσιμες διαμορφώσεις πρανών τόσο για τα ορύγματα όσο και για τα επιχώματα. Εμφανίστε τη διαμόρφωση της διατομής σε όρυγμα, πατώντας το κουμπί και επιλέξτε μια διαφορετική διαμόρφωση πρανών από την επιλεγμένη από την πτυσσόμενη λίστα Όρυγμα Αριστερά. Στην οθόνη θα εμφανισθεί στα αριστερά της διατομής η επιλεγμένη διαμόρφωση. Για να επαναφέρετε τη διατομή στην αρχική της κατάσταση, επιλέξτε ξανά από την πτυσσόμενη λίστα την προηγούμενη διαμόρφωση.

Με τον όρο οδοστρωσία τόσο στο παρόν εγχειρίδιο όσο και στο πρόγραμμα, νοούνται όλα τα στοιχεία της διατομής, που βρίσκονται πάνω στη Χωματουργικό (στρώσεις οδοστρωσίας, ερείσματα, στερεά εγκιβωτισμού κ.α.), καθώς και το τμήμα της στέψης της Χωματουργικό. Η διαμόρφωση της οδοστρωσίας αριστερά και δεξιά δεν είναι μονοσήμαντη. Μπορείτε δηλαδή στην ίδια τυπική να ορίσετε διαφορετικές διαμορφώσεις του οδοστρώματος, τις οποίες μπορείτε να εφαρμόσετε κατ' επιλογή κατά τον υπολογισμό των διατομών του έργου σας. Για παράδειγμα επιλέξτε την τυπική διατομή α4νσ. Στη συνέχεια από το παράθυρο διαχείρισης Στοιχεία Τυπικής Διατομής, επιλέξτε την καρτέλα Οδοστρωσίες. Στο κάτω μέρος του παραθύρου διαχείρισης, μπορείτε να δείτε τις διαθέσιμες οδοστρωσίες, οι οποίες μπορούν να εφαρμοσθούν ανεξάρτητα αν η τυπική διατομή βρίσκεται σε όρυγμα ή σε επίχωμα. Στην ενότητα Προεπιλογές, από την πτυσσόμενη λίστα επιλογής Επίχωμα Αριστερά, επιλέξτε αντί της διαμόρφωσης Επιχ. Ευθ. την διαμόρφωση Επιχ. Ευθ. Τριγ.. Στην περιοχή σχεδίασης θα εμφανισθεί μια νέα διαμόρφωση, με τριγωνική τάφρο και με διαφορετική διαμόρφωση του ερείσματος. Εδώ θα πρέπει να σημειωθεί ότι παρόλο που μία τυπική διατομή υποστηρίζει πολλές διαφορετικές διαμορφώσεις οδοστρωσίας, εντούτοις όλες οι οδοστρωσίες πρέπει να έχουν πάντα τον ίδιο αριθμό στρώσεων και με σταθερό πάχος.
